HEIDENHAIN TNC 128 455
1
8
.8 Esempi di pr
ogr
ammazione
18.8 Esempi di programmazione

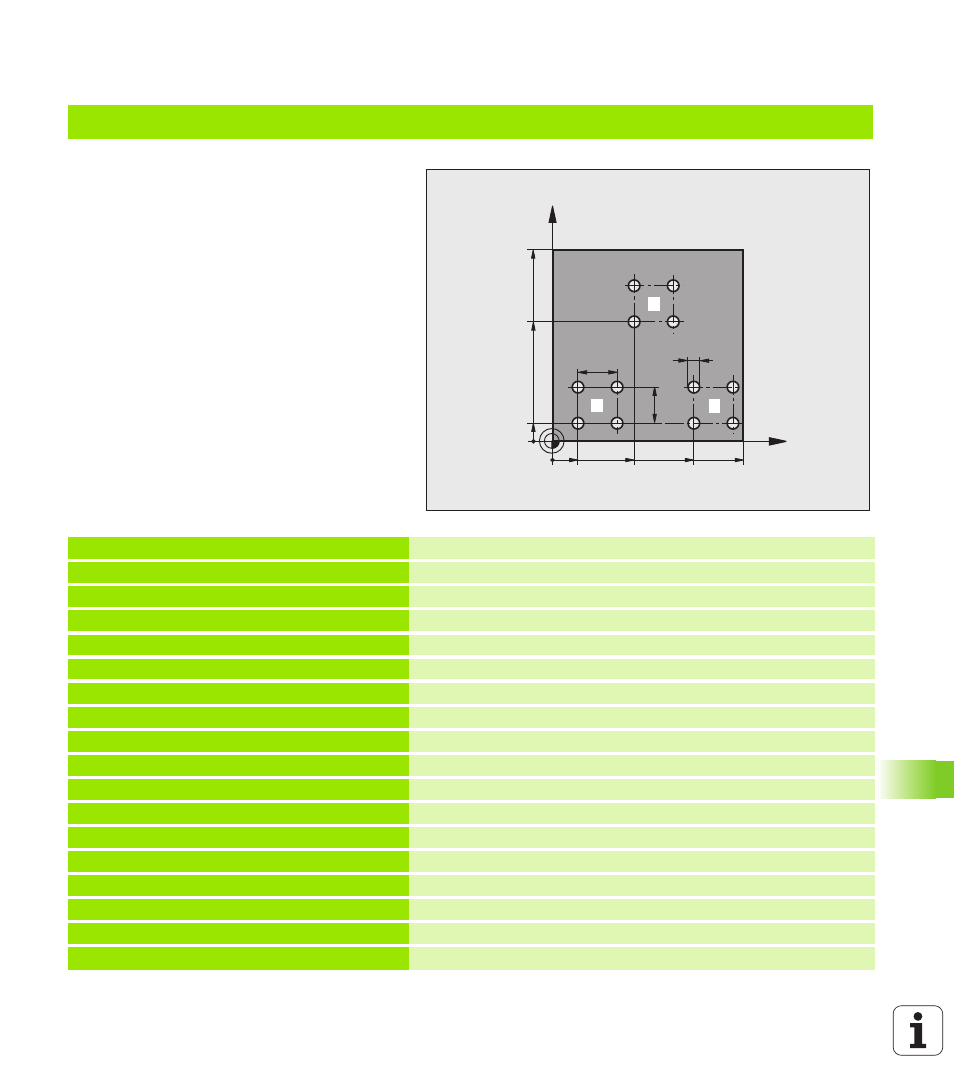

Esempio: gruppi di fori
Esecuzione del programma
 Posizionamento sui gruppi di fori nel programma
principale
 Chiamata gruppo di fori (sottoprogramma 1)
 Una sola programmazione del gruppo di fori nel
sottoprogramma 1
0 BEGIN PGM UP1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S5000 Chiamata utensile
4 Z+250 R0 FMAX Disimpegno utensile
5 CYCL DEF 200 FORATURA Definizione del ciclo "Foratura"
Q200=2 ;DISTANZA SICUREZZA
Q201=-10 ;PROFONDITÀ
Q206=250 ;AVANZ. INCREMENTO
Q202=5 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=+0 ;COORD. SUPERF.
Q204=10 ;2ª DIST. SICUREZZA
Q211=0.25 ;TEMPO ATTESA SOTTO
6 CYCL DEF 7.0 PUNTO ZERO Spostamento punto zero gruppo di fori 1
7 CYCL DEF 7.1 X+15
8 CYCL DEF 7.2 Y+10
9 CALL LBL 1 Chiamata sottoprogramma per gruppo di fori
X
Y
15
60
100
100
75
10
45
20
20
5
1
2
3
