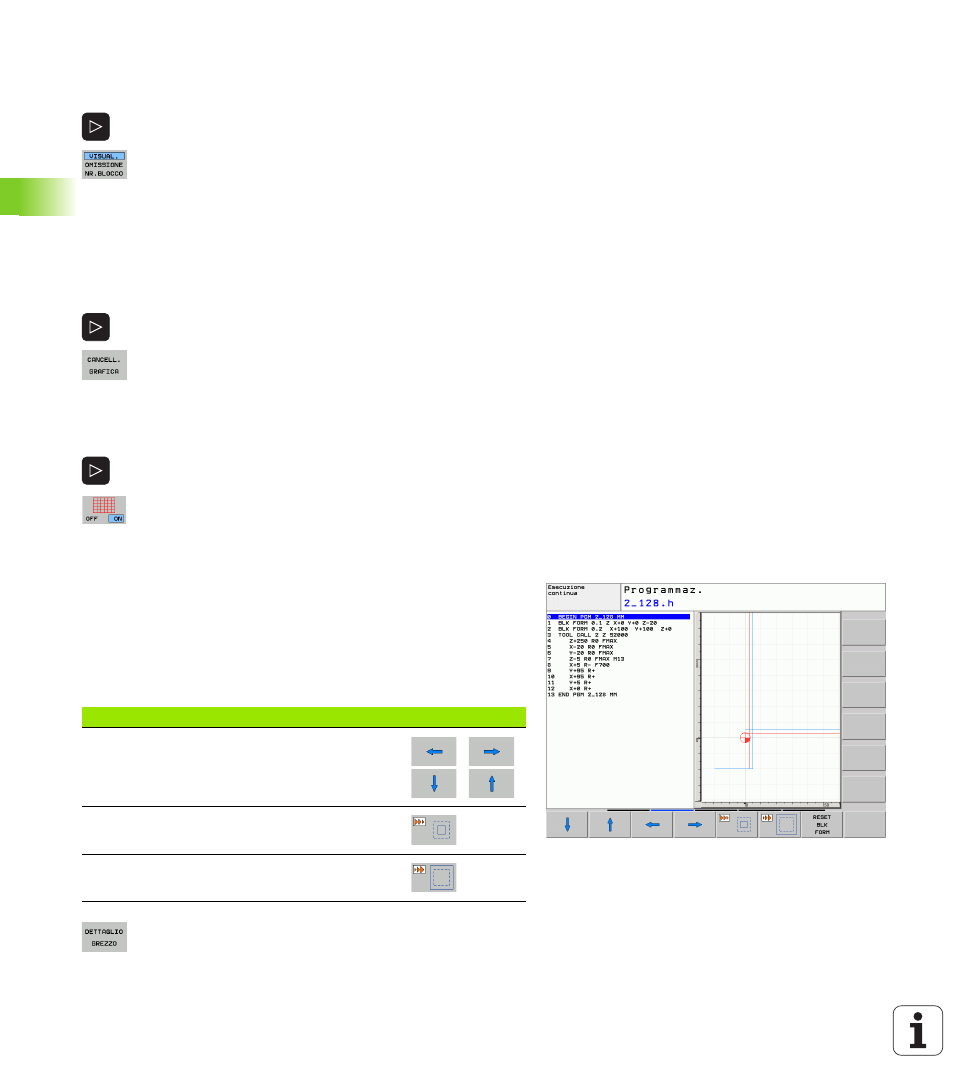

128 Programmazione: aiuti di programmazione
4.5 Gr
afica di pr
ogr
ammazione
Visualizzazione e mascheratura di numeri di
blocco
 Commutazione del livello softkey: vedere figura
 Visualizzare i numeri blocco: impostare il softkey
VISUALIZZA/MASCHERA NR. BLOCCO su
VISUALIZZA
 Mascherare i numeri blocco: impostare il softkey
VISUALIZZA/MASCHERA NR. BLOCCO su
OMISSIONE
Cancellazione della grafica
 Commutazione del livello softkey: vedere figura
 Cancellazione della grafica: premere il softkey
CANCELLA GRAFICA.
Visualizzazione delle linee del reticolo
 Commutazione del livello softkey: vedere figura
 Visualizzazione delle linee del reticolo: premere il
softkey "Visualizza linee reticolo"
Ingrandimento/riduzione di un dettaglio
La rappresentazione per la grafica può essere definita individualmente.
Con un riquadro si può selezionare il dettaglio da ingrandire o da
ridurre.
 Selezionare il livello softkey per "Ingrandimento/riduzione di un
dettaglio" (2° livello, vedere figura)
Sono disponibili le seguenti funzioni:
 Con il softkey DETTAGLIO GREZZO confermare il
campo selezionato
Con il softkey RESET BLK FORM si ripristina il dettaglio originale
Funzione Softkey
Visualizzazione e spostamento del riquadro. Per
lo spostamento tenere premuto il relativo
softkey
Riduzione riquadro: per la riduzione tenere
premuto il softkey
Ingrandimento riquadro: per l'ingrandimento
tenere premuto il softkey
