HEIDENHAIN TNC 128 303
1
1
.6 Calibr
a
zione del sist
ema di tastat
ur
a 3D
Calibrazione del raggio efficace e
compensazione dell'offset centrale del tastatore
Di norma l'asse del tastatore non coincide esattamente con l'asse del
mandrino. La funzione di calibrazione rileva questo offset tra l'asse del
tastatore e l'asse del mandrino con una misurazione a ribaltamento
(rotazione di 180°) e lo compensa mediante calcolo.
A seconda della possibilità di orientamento del tastatore, la routine di
calibrazione è differente:
 Nessun orientamento possibile oppure orientamento possibile
soltanto in una direzione: il TNC esegue le operazioni di tastatura e
determina soltanto il raggio attivo della sfera (colonna R in tool.t)
 Orientamento possibile in due direzioni (ad es. tastatori via cavo di
HEIDENHAIN): il TNC esegue otto operazioni di tastatura, ruota il
tastatore di 180° ed esegue quattro altre operazioni di tastatura.
Mediante la misurazione a ribaltamento viene determinato oltre al
raggio anche l'offset (CAL_OF in tchprobe.tp).
 Qualsiasi orientamento possibile (ad es. tastatori a infrarossi di
HEIDENHAIN): Routine di tastatura: vedere "Orientamento possibile
in due direzioni"

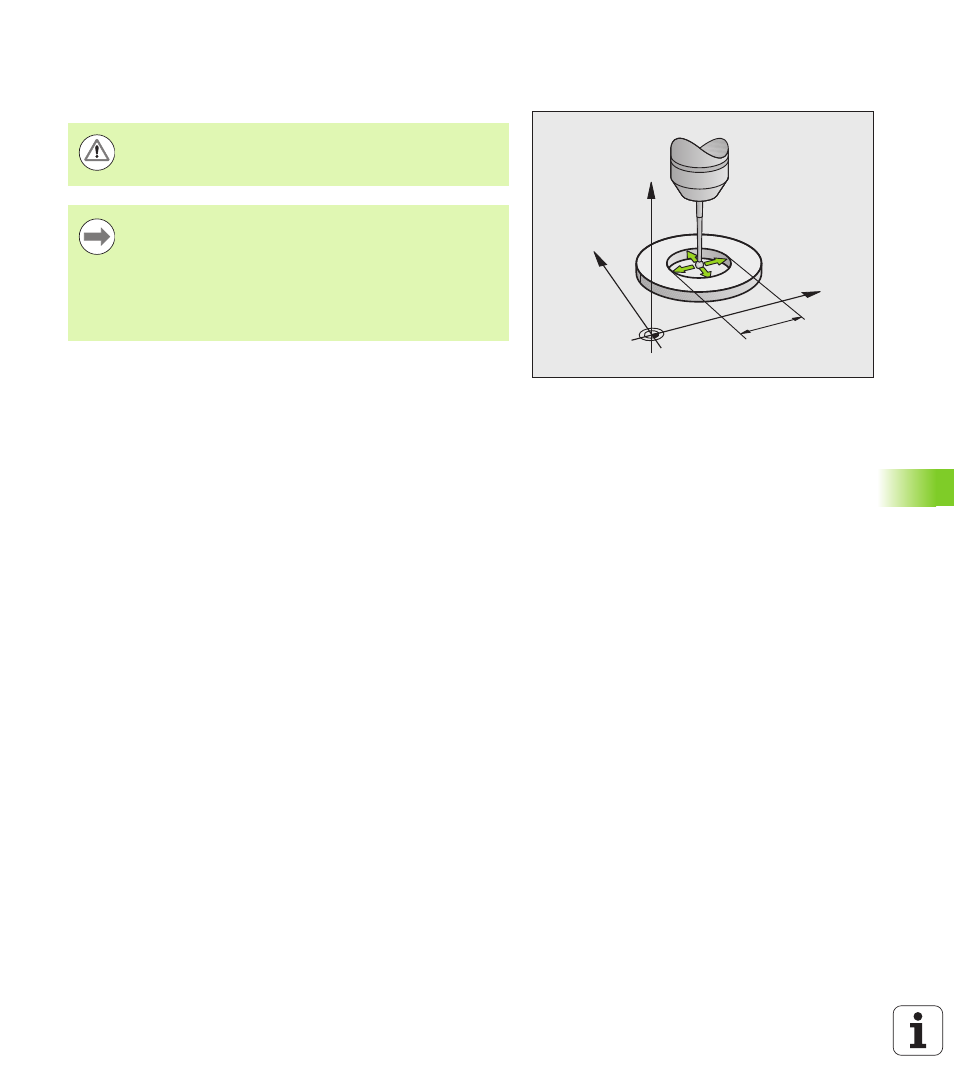

Per la calibrazione del raggio della sfera il TNC esegue una routine di
tastatura automatica. Nella prima passata il TNC determina il centro
dell'anello di calibrazione o del perno (misurazione approssimativa) e
posiziona il tastatore al centro. Quindi nell'operazione di calibrazione
vera e propria (misurazione precisa) viene determinato il raggio della
sfera. Se è possibile eseguire una misurazione a ribaltamento con il
tastatore, l'offset viene determinato in una passata.
Le possibilità e modalità di orientamento del tastatore sono già
predefinite per i sistemi di tastatura HEIDENHAIN. Sistemi di tastatura
di altri produttori vengono configurati dal costruttore della macchina.
Y
X
Z
10
HEIDENHAIN si assume la garanzia per le funzioni dei cicli
di tastatura soltanto nel caso in cui si impieghino sistemi
di tastatura HEIDENHAIN.
È possibile determinare l'offset soltanto con il tastatore
idoneo.
Se si esegue una calibrazione esterna, è necessario
preposizionare il tastatore al centro tramite la sfera
calibratrice o il perno calibrazione. Prestare attenzione
affinché le posizioni di tastatura vengano raggiunte senza
pericolo di collisione.
