Manuale per l’utente delle pompe Watson-Marlow 89

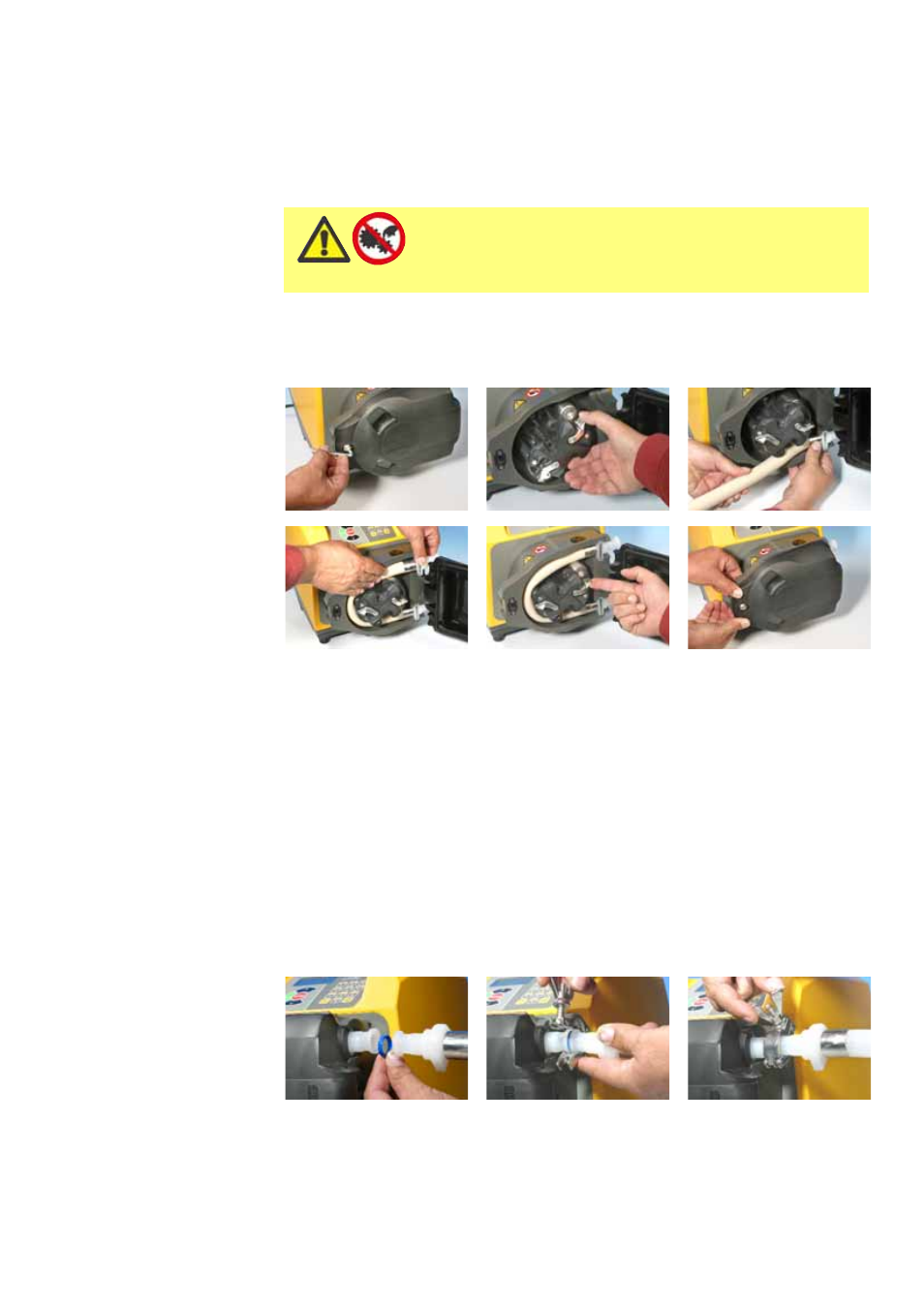

29.6 Caricamento dell’elemento tubo
620RE e 620RE4
Le testine con elemento 620RE sono predisposte in stabilimento per accettare elementi
tubo Watson-Marlow LoadSure. La resa nel pompaggio viene compromessa se non si
usano elementi tubo Watson-Marlow LoadSure.
Aprire la protezione con un cacciavite adatto o con una chiave brugola da
5 mm. Disinnestare i rulli.
Posizionare una delle flangie a “D” nell’attacco inferiore (la flangia a “D” assicu-
ra che l’elemento venga caricato correttamente).
Avvolgere l’elemento tubo attorno ai rulli disinnestati del rotore.
Posizionare la seconda flangia a “D” nell’attacco superiore.
Assicurarsi che la superficie piatta di ciascuna flangia a “D” si trovi al livello
della superficie di tenuta della flangia della guida.
Innestare i rulli.
Chiudere la protezione e premere contro la guida fino a innestare il fermo.
Collegamento dell’elemento LoadSure con i tubi di alimentazione e
scarico.
Gli elementi sanitari LoadSure, dotati di connettori bianchi, sono collegati a un sistema di
tubazione con morsetti Tri-Clamps e guarnizioni EPDM.
Mantenere l’estremità del connettore di alimentazione o il tubo di scarico contro il
connettore dell’elemento, interponendo una guarnizione EPDM.
Usare un morsetto Tri-Clamp per innestare entrambe le flangie ad angolo retto, chi-
uderlo e serrarlo.
Isolare sempre la pompa dall’alimentazione elet-
trica prima di aprire la protezione o di effettuare
qualsiasi intervento di posizionamento, smontag-
gio o manutenzione.
