Manuale per l’utente delle pompe Watson-Marlow 34
Input 1 – velocità consente all’utente di indicare alla pompa il tipo di segnale che
applicherà ad Analogico 1 oppure di scegliere l’opzione Programma. Se seleziona
Programma dal menu successivo, è possibile scegliere il tipo di input e indicare alla
pompa le velocità alle quali funzionare dopo aver ricevuto un segnale di comando di
processo basso o alto. Vedere 18.2.1 Input 1 – velocità.
Gestione velocità – impulso consente all’utente di disattivare il comando di gestione
della velocità o, se desidera abilitare la gestione della velocità, di indicare alla pompa il tipo
di segnale che applicherà al connettore Analogico 2 o di scegliere l’opzione Programma.
Se seleziona Programma dal menu successivo, l’utente può scegliere il tipo di input e indi-
care alla pompa la proporzione di velocità alla quale funzionare alla ricezione di un seg-
nale di comando di processo basso o alto. Vedere 18.2.1 Input 1 – velocità.
Trim visualizza il menu di regolazione Trim sopra descritto. Vedere 18.1 Trim.
Esci riporta l’utente alla prima sezione del menu Imposta. Vedere 18 Impostazione.
18.2.1 Input 1: velocità
Selezionare Input 1 – velocità usando i tasti SU o GIÙ e premere ENTER per
confermare la selezione.
Vengono offerte altre tre possibilità di scelta: 4-20 mA, 0-10 V e 1-5 V. Usare i tasti
SU o GIÙ per effettuare una selezione, quindi premere ENTER per confermarla.

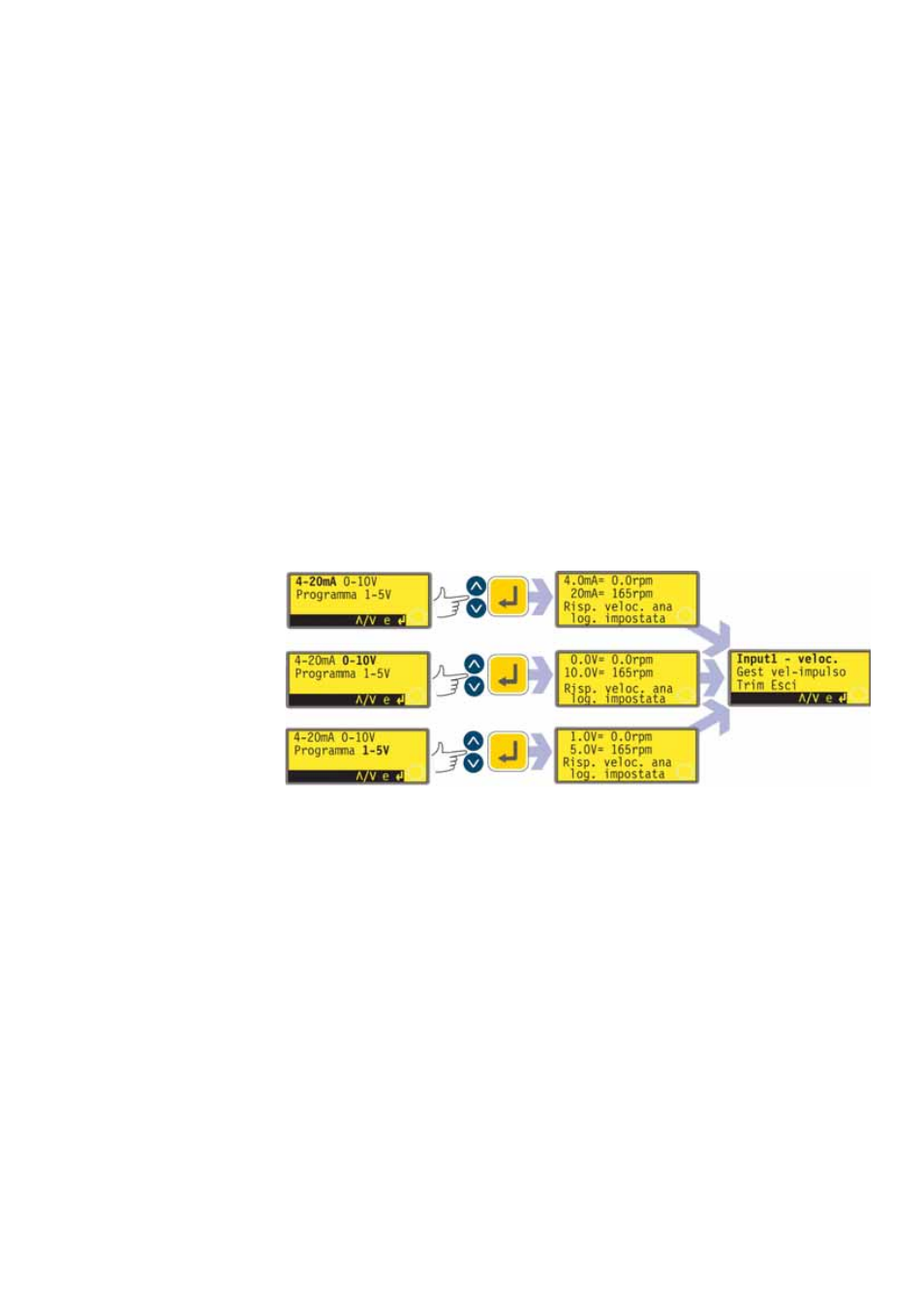

La pompa configura l’hardware e i dati di risposta impostati in fabbrica e visualizza
brevemente una schermata di conferma. L’utente viene riportato al display di
impostazioni Analogico. Sono qui riportate delle figure esemplificative.
Alternativamente, è possibile selezionare Programma per configurare la pompa in
modo che risponda in maniera programmata dall’utente a qualsiasi intervallo dei
segnali di processo, entro i valori 4-20 mA, 0-10 V o 1-5 V.
