Manuale per l’utente delle pompe Watson-Marlow 104
Per smontare la testina 620L
Il corpo testina è fissato alla testina per mezzo di camme posizionate a destra e a
sinistra. Nei punti in cui gli alberi delle camme sono visibili dalla parte anteriore
della testina, le camme sono zigrinate e di forma tale da poter accogliere una chiave
per ghiere. Utilizzare la chiave AF da 10 mm fornita per ruotare la camma di destra
a 180 gradi in senso antiorario e la camma di sinistra di 180 gradi in senso orario.

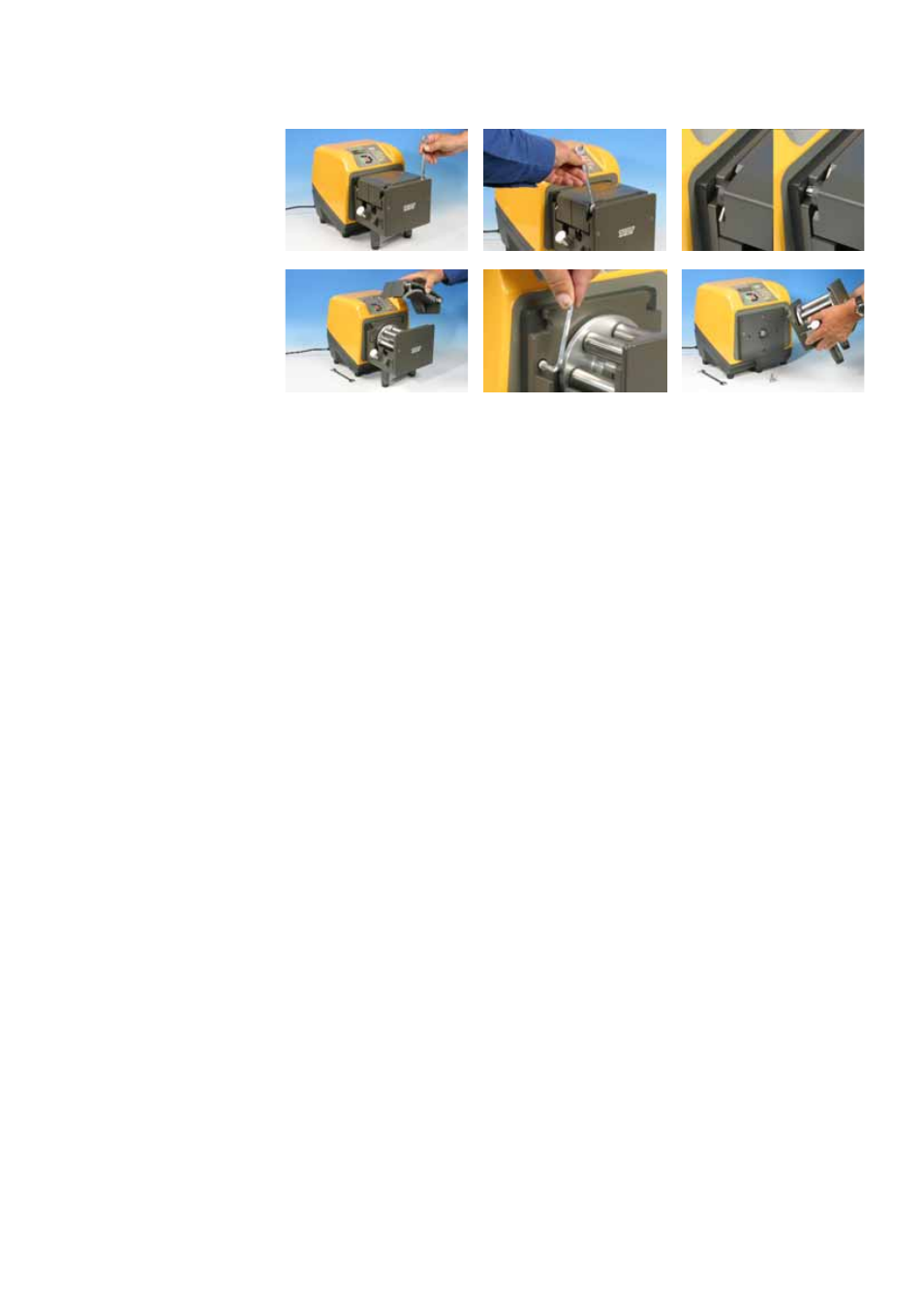

La posizione dei fermi di rotazione delle camme indica quando queste sono comple-
tamente chiuse (terza immagine a sinistra) o aperte (a destra). Sollevare il corpo
testina.
La testina è fissata alla piastra di adattamento di colore nero per mezzo di due viti
M6. Rimuovere le viti con una chiave a brugola da 5 mm. Sollevare la testina.
Normalmente, non è necessario rimuovere anche la piastra di adattamento. Tuttavia, se
è necessario smontarla per pulirla, procedere nel modo seguente:
La piastra di adattamento è fissata all’unità di azionamento per mezzo di quattro viti
M6. Per rimuoverle, utilizzare un cacciavite appropriato. Sollevare la piastra di adat-
tamento. Dopo aver completato la pulizia, riposizionarla e fissarla allo stesso modo.
Per installare la testina 620L
Pulire e lubrificare il dente di arresto dell’albero di azionamento. Posizionare la testi-
na pulita in modo che si innesti allineandosi con il dente di arresto dell’albero di
azionamento. Usare due viti M6 per fissare la testina alla piastra di adattamento.
Per riposizionare il corpo testina, eseguire a ritroso le istruzioni fin qui indicate.
