Manuale per l’utente delle pompe Watson-Marlow 57
Per la protezione EMC è necessario utilizzare un cavo di comando schermato. La scher-
matura deve terminare con una delle viti di montaggio del circuito stampato oppure sul
connettore a forcella adiacente (se in dotazione).
Per una migliore protezione dalle emissioni elettromagnetiche in ambienti con elevati li -
velli di rumorosità, il cavo schermato può essere utilizzato insieme a guarnizioni cavi in
metallo EMC a tenuta stagna. Questi elementi devono essere collegati a terra al modulo
aggiungendo un dado M16x1,5 con bordi dentati per assicurare un contatto corretto con
l’interno del modulo. Per accedere all’interno del modulo, è necessario smontare la sche-
da di circuiti del modulo tenuta in posizione da due viti di fissaggio che possono essere
tolte e rimontate con un cacciavite a croce. Quando si maneggiano circuiti stampati,
adottare le normali precauzioni per la protezione contro la corrente statica.
Cavi adatti all’uso generico: 300 V con guaina in PVC di alta qualità con buona resisten-
za agli incendi e all’umidità.
Cavi adatti per uso industriale: 300 V con guaina in poliuretano super-rinforzata e
resistente a oli, carburanti, solventi e acqua.
Per motivi di praticità di cablaggio può risultare difficilmente gestibile manipolare più di 8
conduttori per cavo. Per chiarezza, in figura ne sono illustrati solo due.

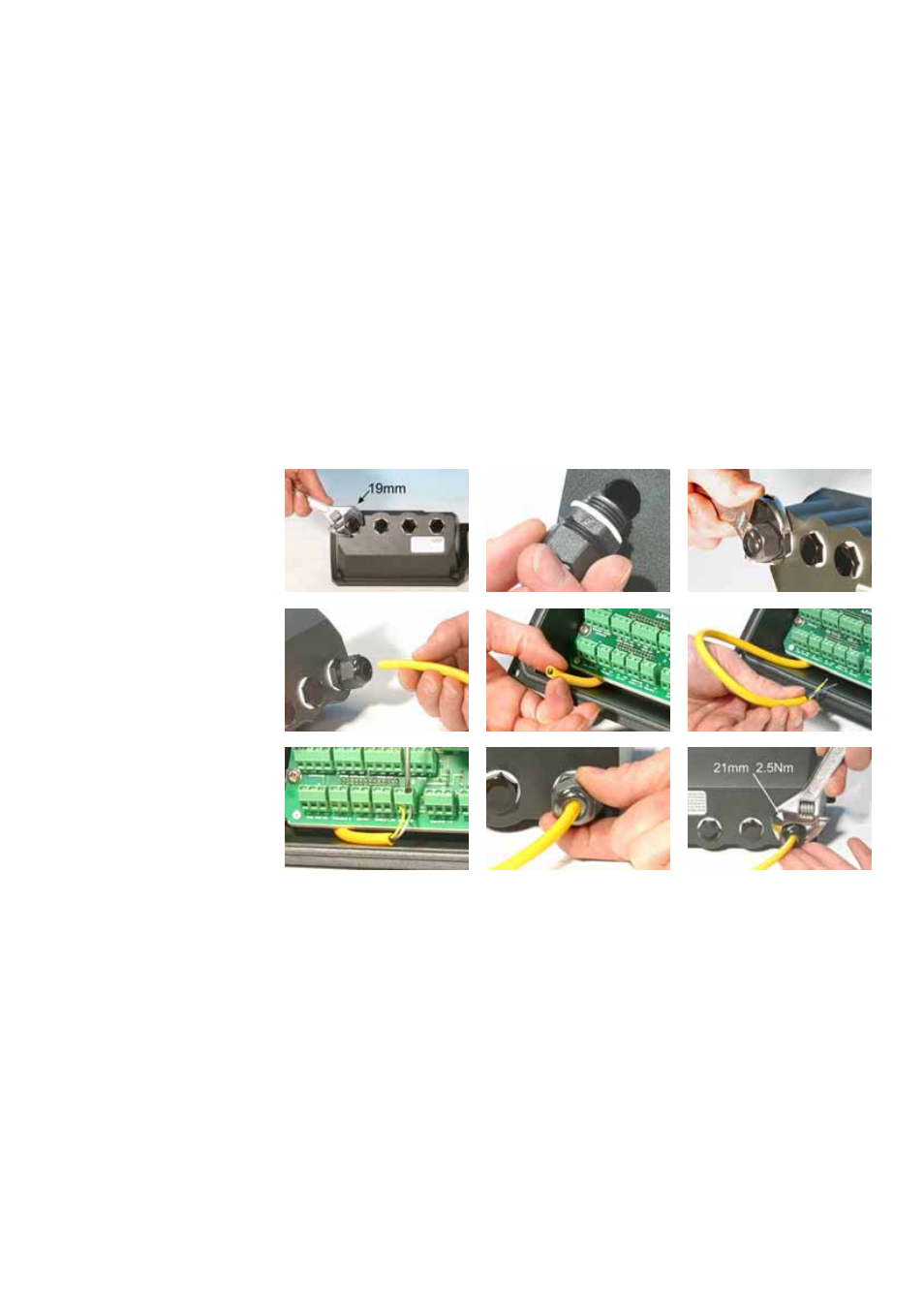

Utilizzare una chiave aperta da 19 mm per svitare il tappo di tenuta. Gettare la ron-
della di tenuta in nylon. Avvitare al posto del tappo una delle guarnizioni M16x1.5
fornite, utilizzando la nuova rondella di tenuta in nylon fornita in dotazione. Serrare
la guarnizione a 2,5 Nm per garantire una buona tenuta, utilizzando una chiave
aperta da 21 mm. Se viene utilizzata una guarnizione diversa, deve essere a tenuta
secondo IP66.
Allentare il cappuccio della guarnizione (non toglierlo) e infilare il cavo attraverso la
guarnizione. Quando è passato, continuare a spingerlo.
L’interno del modulo è di forma tale da instradare il cavo facendolo passare oltre la
scheda a circuiti stampati interna. Continuare a spingere per inserire un tratto di
cavo sufficiente da poter essere afferrato all’interno del modulo con le dita.
Tirare un tratto di cavo sufficiente a raggiungere i connettori necessari. Lasciare un
po’ di cavo supplementare.
Togliere la guaina esterna secondo necessità e togliere 5 mm di isolamento dai con-
duttori. Non sono necessarie stagnature o boccole. Nota: se si usa un cavo molto
rigido o di grosso diametro, può essere più comodo togliere la guaina esterna prima
di passare i conduttori del cavo attraverso la guarnizione. Tuttavia, per assicurare
una tenuta corretta, quando si serra il cavo all’interno della guarnizione, utilizzare
