Manuale per l’utente delle pompe Watson-Marlow 61
nella sezione Impostazione).
Quando si usa un potenziometro a distanza, è importante impostare l’input analogico su
tensione nel menu Imposta. In caso contrario, la tensione di riferimento proveniente dal
connettore del potenziometro a distanza verrà sovraccaricata e non fornirà una tensione
completa di 5 V o 10 V.
La velocità della pompa impostata da Analogico 1 viene ridotta in proporzione al segnale
proveniente da Analogico 2 in base alla formula y=as, dove a è la velocità impostata da
Analogico 1, s è il valore secondo cui ridurre impostato da Analogico 2 (0V o 4mA = 0,
con aumento lineare a 10 V o 20mA = 1) e y è la velocità di rotazione ridotta. Se è stato
impostato Analogico 2 per una risposta invertita, è vero il contrario. Vedere 18.2
Analogico nel menu Imposta.
22.5 Velocità: output analogico

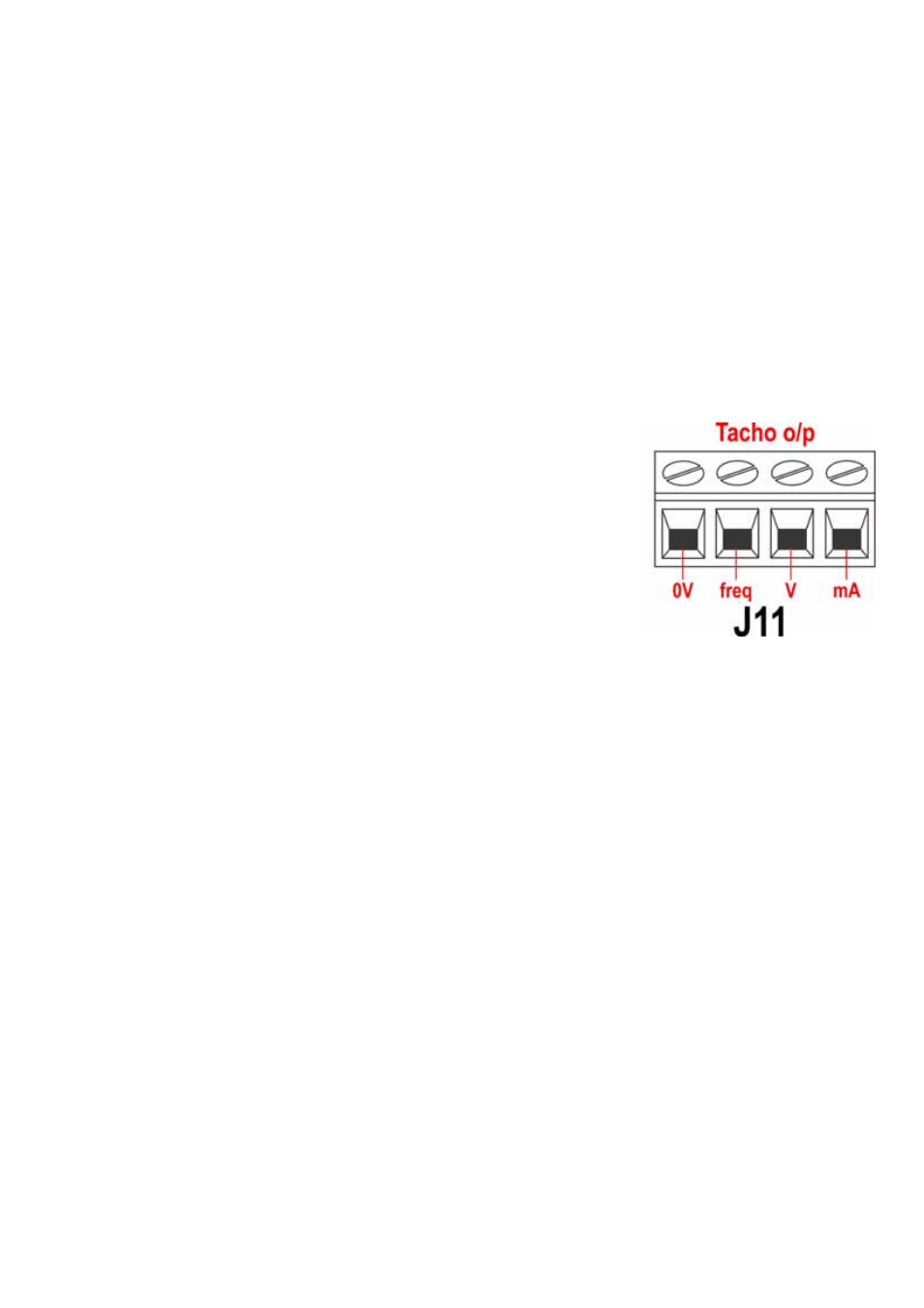

Un segnale di output analogico della tensione è disponibile
sul connettore di output Tachi (J11), tra il terminale
V e il terminale a 0 V. La tensione è direttamente pro-
porzionale alla velocità di rotazione della testina.
0 V = velocità nulla; 10 V = velocità massima.
Un segnale analogico di corrente compreso fra 4 e
20 mA è disponibile tra il terminale mA e il terminale
a 0 V. La corrente è fissa e direttamente pro-
porzionale alla velocità di rotazione della testina. 4
mA = velocità nulla; 20 mA = velocità massima con-
sentita.
Nota: se l’output mA deve essere utilizzato per la let-
tura con un multimetro, è necessario un resistore da 250
Ω in serie.
22.6 Output frequenza tachimetro
Un output di frequenza del tachimetro è disponibile sul connettore di output Tachi (J11),
tra il terminale freq e il terminale a 0 V. Il segnale fornisce un impulso a onda quadra di
+5 V, massimo 0,5 mA, la cui frequenza è direttamente proporzionale alla velocità di
rotazione della testina della pompa. Esso fornisce 5,578 Hz/giri/min, 334 impulsi per ogni
giro dell’albero di uscita. La sequenza di impulsi proveniente dalla pompa può essere
usato per calcolare la velocità di rotazione o per determinare il numero di giri della testi-
na. Questo output presenta la forza necessaria per gestire la pompa fino a una distanza
di 3 m. Cavi più lunghi necessitano di un’amplificazione del segnale.
