Manuale per l’utente delle pompe Watson-Marlow 25
15 Menu principale
15.1 Funzioni della tastiera nelle
schermate dei menu
Oltre alle rispettive funzioni in altre operazioni, i seguenti tasti hanno funzioni specifiche
nelle schermate dei menu.
STOP: in generale, funziona come un tasto di "ritorno" e riporta l’utente indietro di
un livello di menu senza effettuare alcuna modifica.
SU: Il tasto SU viene usato nella selezione delle voci dei menu sposta in alto
un’evidenziazione del menu. Quando viene visualizzata una schermata di immissione
numerica, premendo il tasto SU si aumenta il numero visualizzato.
GIÙ: Il tasto GIÙ viene usato nella selezione della voce del menù: sposta in basso
l’evidenziazione del menù. Quando viene visualizzata una schermata di immissione
numerica, premendo il tasto GIÙ si diminuisce il numero visualizzato.
ENTER: funziona in modo simile al tasto Invio di un PC, ossia conferma le azioni dei
tasti premuti immediatamente prima. Nella selezione delle voci dei menu, avvia
l’azione o il display selezionati da un menu tramite i tasti SU e GIÙ.
Nota: le schermate di conferma vengono visualizzate per 4 secondi. Mentre sono
visualizzate, la singola pressione di un qualsiasi tasto le chiude.

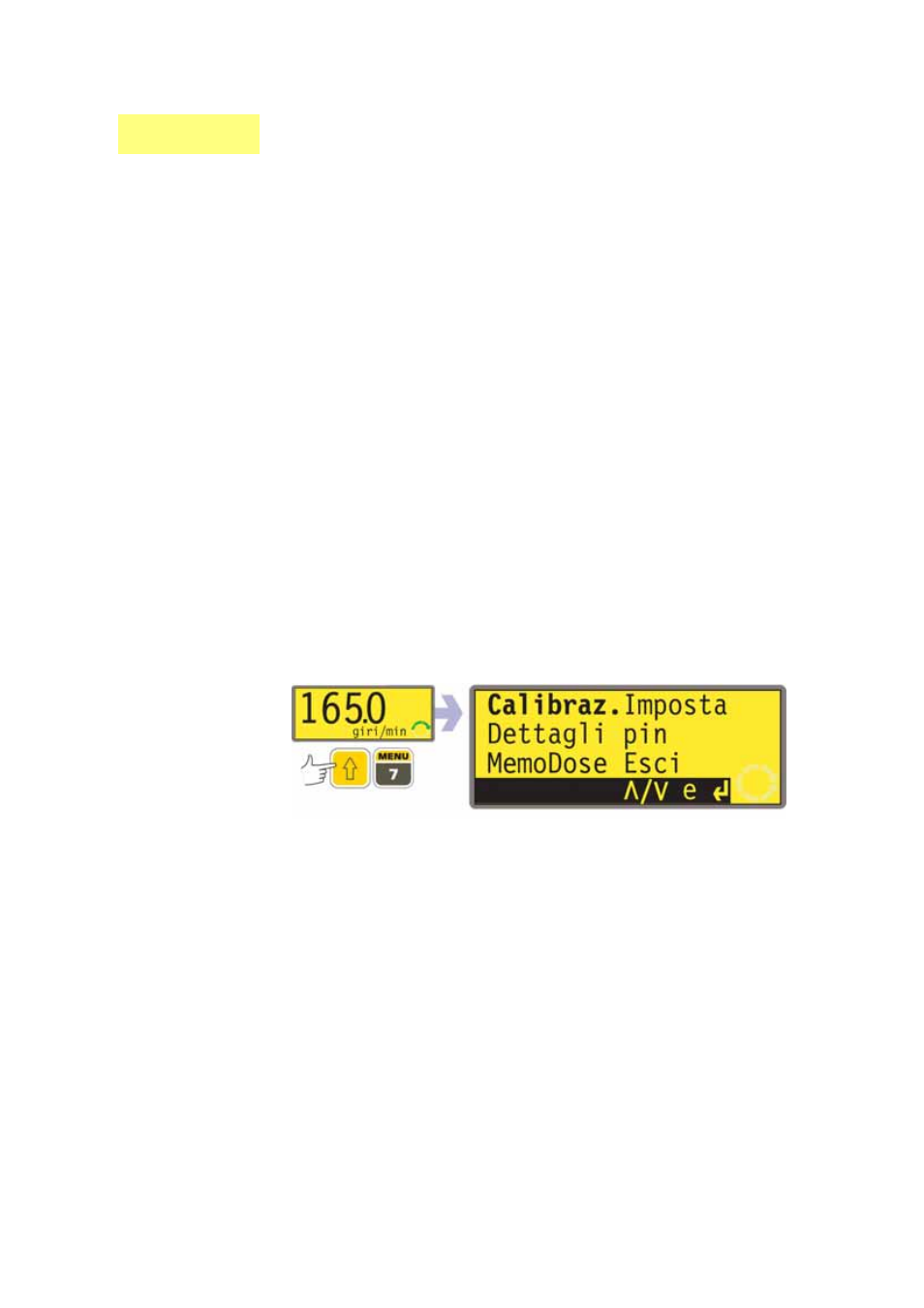

15.2 Accesso al menu principale
MENU (SHIFT, 7) visualizza il menu principale e arresta la pompa se in funzione nella
modalità manuale. Ha effetto in qualsiasi momento dell’attività della pompa, tranne nei
casi di visualizzazione delle schermate di errore, di utilizzo dei tasti SU e GIÙ per immet-
tere valori e di richiesta di un PIN.
Il menu principale offre cinque opzioni: Taratura, Imposta, Dettagli piedinatura, Esci
e MemoDose. Usare i tasti SU e GIÙ per effettuare una selezione. Premere il tasto
ENTER per confermare la scelta.
Taratura
L’opzione Taratura consente all’utente di tarare la pompa con valori predefiniti per una
serie di testine e tubi e di regolare i valori di portata mediante una dose di taratura.
Imposta
L’opzione Imposta consente all’utente di impostare i parametri operativi della pompa
nell’ambito di 23 voci: Trim, Analogico, Display, I/D Pompa, Baud, Bit di stop, Xon/Xoff,
Unità di portata, Tempo di lavoro, Output, Arresto a distanza, Riavviamento automatico,
Imposta velocità max, Imposta velocità min, Scorrimento, Data/ora, Retroilluminazione,
ROM, Lingua, Impostazioni predefinite, Segnale acustico, Esci e Codice di sicurezza.
