Manuale per l’utente delle pompe Watson-Marlow 33
Se la pompa è comandata a distanza, rileva il percorso di un segnale analogico dal
sistema di comando a distanza dell’utente fino al terminale i/p dei connettori Analogico
1 e Analogico 2 sulla parte posteriore della pompa, entro l’intervallo 4-20 mA, 0-10 V o
1-5 V. La sequenza di impostazione Trim consente all’utente di personalizzare la taratu-
ra del segnale di processo rispetto alla velocità della pompa. La sequenza può essere
impostata direttamente dal menu Imposta o dal menu di impostazioni Analogico.
Selezionare Trim dal menu Imposta o dal menu di impostazione Analogico usando i
tasti SU o GIÙ, quindi premere ENTER per confermare la selezione.
Applicare il segnale analogico di processo basso al terminale i/p del connettore
Analogico 1 come indicato sul display. Vedere 18.2 Analogico. Mentre viene applicato
il segnale, premere ENTER per registrare il segnale come punto di taratura.
Applicare il segnale di comando processo massimo. Mentre viene applicato il
segnale, premere ENTER per registrare il segnale come punto di taratura.
Applicare il 50% del segnale massimo di comando del processo. Mentre viene appli-
cato il segnale, premere ENTER per registrare il segnale come punto di taratura.
In caso di errore, premere STOP in qualsiasi punto della sequenza per visualizzare
la schermata precedente.
Quando si preme ENTER per l’ultima volta, la sequenza di regolazione del connet-
tore Analogico 1 viene terminata.
Se è stato configurato il connettore Analogico 2, la pompa visualizza una simile
sequenza di schermate per l’input in questione. Applicare il segnale basso, alto e
medio campo al terminale i/p del connettore Analogico 2, come indicato sul dis-
play, premendo ENTER ogni volta per registrare i segnali come punti di taratura.
In caso di errore, premere STOP in qualsiasi punto della sequenza per visualiz-
zare la schermata precedente.
Quando si preme ENTER per l’ultima volta, la sequenza di regolazione del con-
nettore Analogico 1 viene terminata.
Al termine del processo Trim, la pompa visualizza una schermata di conferma e
visualizza di nuovo la schermata dalla quale si era entrati nella sequenza di Trim: il
menu Imposta o il menu di impostazioni Analogico.
La pompa calcola le risposte lineari da basso a intermedio e da intermedio ad alto e
registra i risultati come grafici di taratura dell’input analogico.
Se due o più dei tre segnali applicati a ogni input sono uguali, viene visualizzata una
schermata di avvertenza prima della schermata di conferma e il Trim viene ignorato.
Nota: applicando il segnale di comando massimo del processo quando è richiesto quello
minimo o viceversa, è possibile impostare risposte invertite.
Nota: ripristinando i valori predefiniti, vengono annullati i valori di taratura del Trim.
18.2 Analogico
Se la pompa è comandata a distanza, rileva il percorso di un segnale analogico dal
sistema di comando a distanza dell’utente fino al terminale i/p del connettore Analogico
1 sulla parte posteriore entro l’intervallo 4-20 mA, 0-10 V o 1-5 V. L’opzione Analogico
nel menu Imposta consente all’utente di configurare la pompa in modo da poter
funzionare con il sistema di comando a distanza.

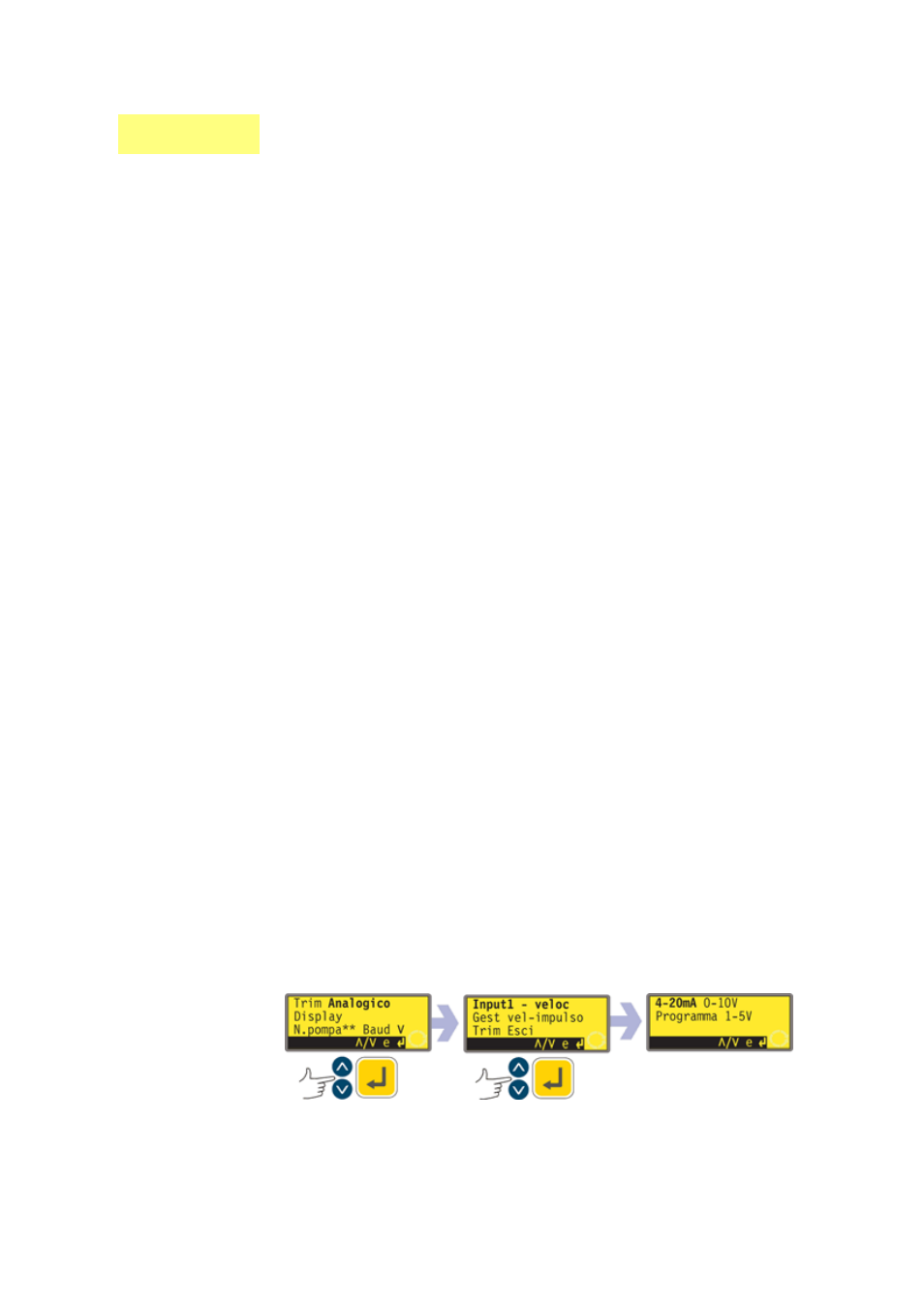

Selezionare Analogico dal menu Imposta usando i tasti SU o GIÙ, quindi premere
ENTER per confermare la selezione.
Vengono visualizzate quattro opzioni: Input 1 – velocità, Gestione velocità –
impulso, Esci e Trim.
