Manuale per l’utente delle pompe Watson-Marlow 56

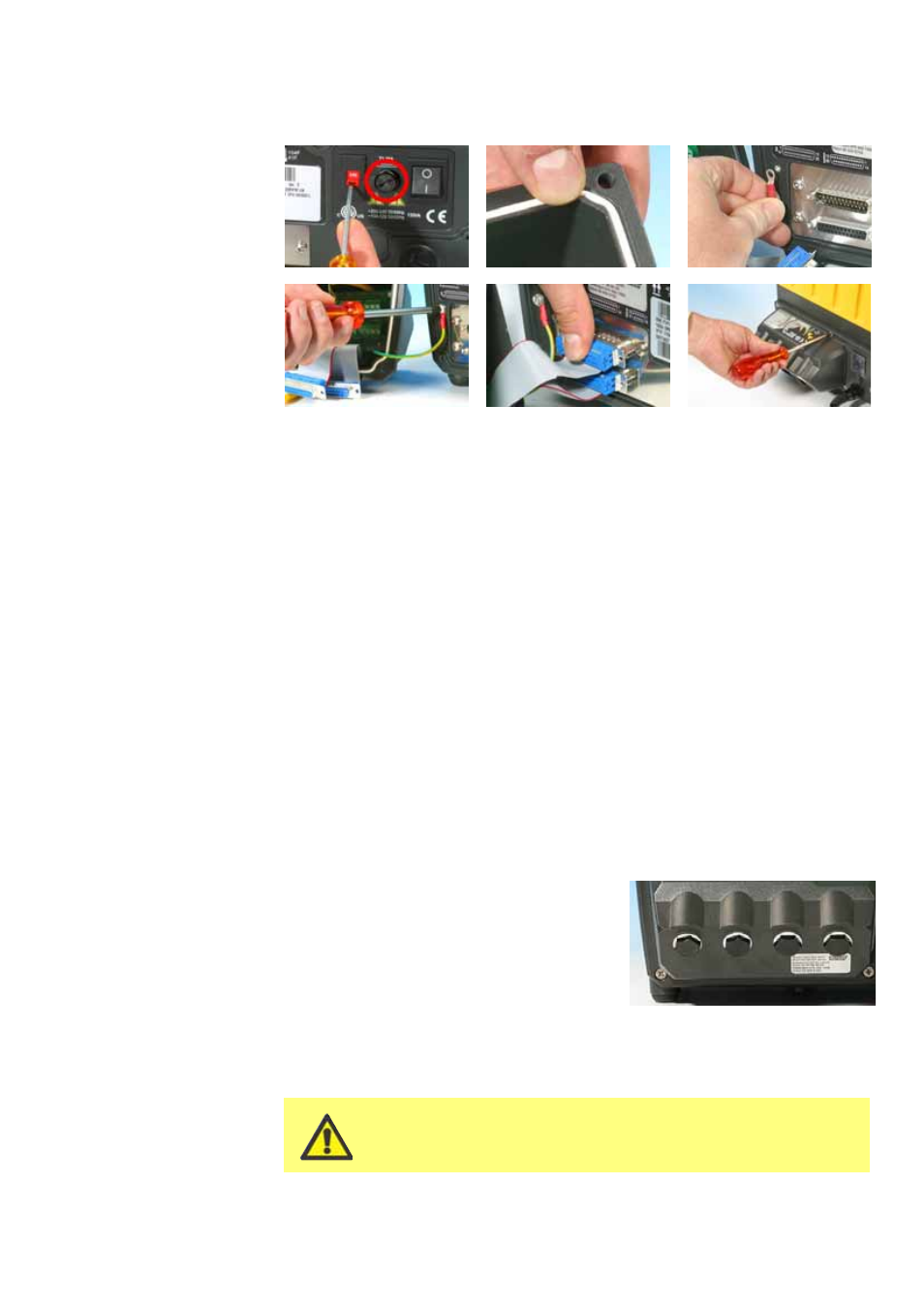

Per rimontare un modulo a tenuta 620N:
Controllare che il fusibile nel portafusibili (cerchiato) non necessiti di essere sostituito.
Controllare che il selettore di tensione sia impostato correttamente.
Controllare che la striscia di tenuta sia completamente inserita nel canale sulla parte
anteriore del modulo.
Collegare il cavo di messa a terra del modulo. Rimettere e serrare la vite a 2 Nm.
Spingere in sede i connettori a D a 25 vie femmina (superiore) e maschio.
Mantenere il modulo in posizione. Non spostare la guarnizione e non impigliare il
cavo di messa a terra o i cavi a nastro dei connettori a D, ma avvitare le viti di fis-
saggio (per prima la vite superiore centrale). Serrare a 2,5 Nm.
Nota: per la corretta installazione del modulo 620N, occorrono sei viti. In mancanza di questo
numero, i fori delle viti potrebbero corrodersi, compromettendo la protezione IP66 (NEMA4X).
22.2 Cablaggio
È responsabilità dell’utente garantire che il funzionamento della pompa sia sicuro e affi -
dabile con il comando a distanza e con quello automatico.
I cavi a 0 V di questa pompa sono collegati in comune e isolati da terra tramite trasfor-
matore di rete (messa a terra fluttuante). Può essere collegata a interfacce a 0 V isolate
o a 0 V collegate a terra.
L’ingresso dei cavi nel modulo avviene attraverso un massimo di quattro guarnizioni per
cavo a tenuta stagna, che possono essere montate al posto dei tappi di tenuta forniti
insieme al modulo quando la pompa viene spedita.
Il numero delle guarnizioni necessarie dipende
dal numero di cavi di collegamento necessari e
dalle decisioni dell’installatore. Di norma, sono for -
nite in dotazione con la pompa quattro guarni
-
zioni M16 per cavi.
Per i connettori della morsettiera, occorre usare
i cavi di comando raccomandati: unità SI =
0,14-2,5 mm2 (conduttore unico) e 0,14-1,5
mm2 (più conduttori). USA = 26-14 AWG (conduttore unico) e 26-16 AWG (più condut-
tori). Cavo: circolare. Diametro esterno max/min per assicurare la tenuta quando lo si
passa attraverso la guarnizione standard: 9,5-5 mm. La sezione del cavo deve essere
circolare per garantire la tenuta.
Usare cavi e guarnizioni raccomandati per la versione
IP66 (NEMA 4X) della pompa; in caso contrario, si
potrebbe compromettere la protezione dell’ingresso.
