Manuale per l’utente delle pompe Watson-Marlow 64
22.12 Output 1, 2, 3, 4

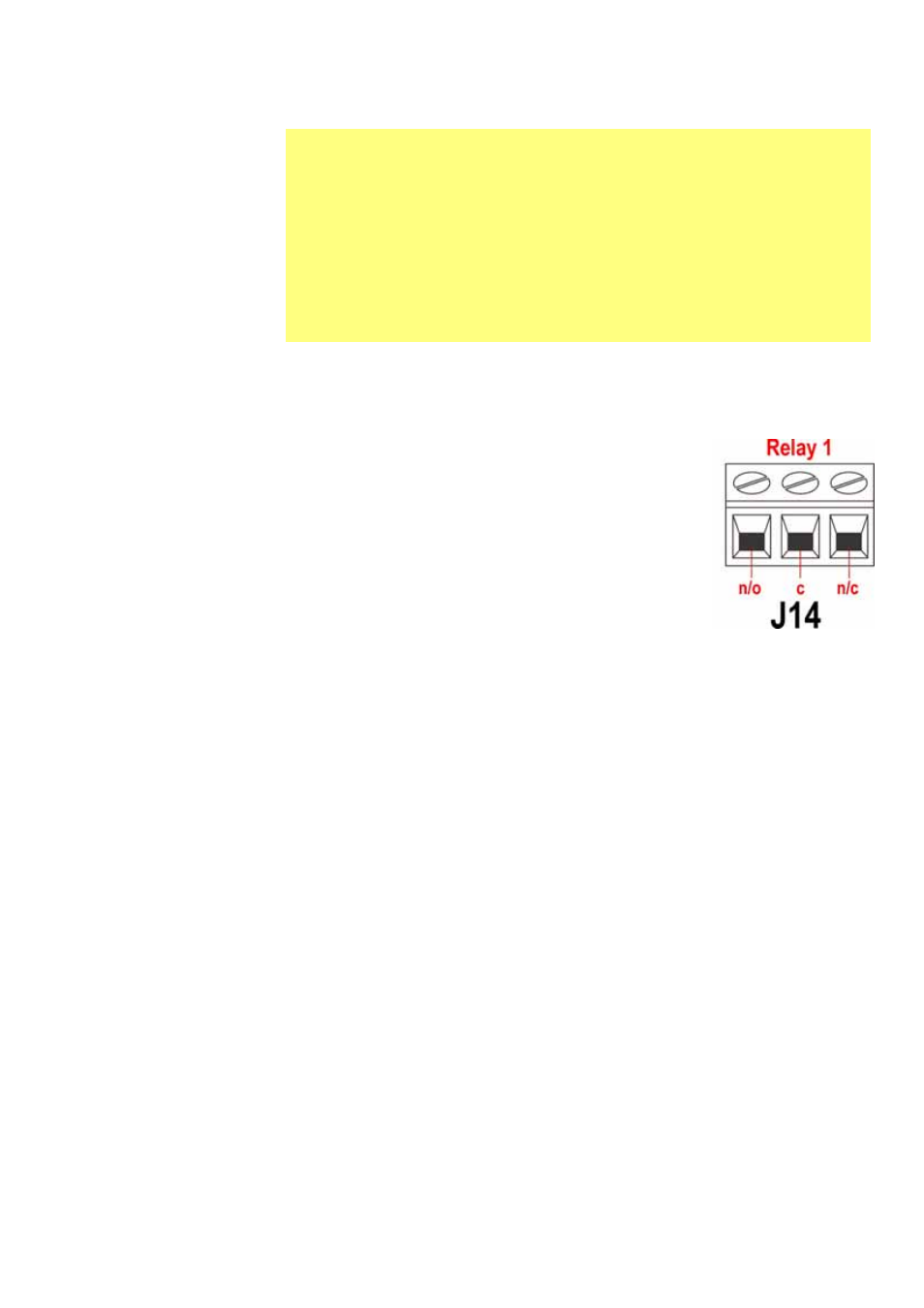

Nota: qui è illustrato il relè 1 (J14). I relè 2, 3 e 4 (J15, J16
e J17) funzionano in modo identico.
Collegare il dispositivo di output al terminale c (comune) del
connettore del relè scelto e il terminale n/c oppure il terminale
n/o (normalmente chiuso o normalmente aperto), in base alle
necessità. Configurare di conseguenza il software della pompa.
Vedere 18.10 Output.
Per impostazione predefinita, il relè 1 è configurato per indicare
lo stato di funzionamento/arresto, il relè 2 è configurato per indi-
care lo stato della direzione, il relè 3 è configurato per indicare
lo stato automatico/manuale e il relè 4 è configurato per indicare
lo stato di allarme generale. Vedere 12 Accensione per la prima volta.
22.13 Tensioni di alimentazione
Una tensione appropriata è disponibile dove necessario su ogni connettore. Inoltre, è pos-
sibile prelevare l’alimentazione dal connettore di alimentazione di riserva (J12).
Nella tabella riportata di seguito, "Carico max" indica il carico totale massimo su ogni ali-
mentazione, indipendentemente dal numero delle connessioni.
Importante: output di stato della pompa
Gli output 1-4 sono disponibili come contatti di relè di commutazione
monopolari: relè 1, 2, 3 e 4. Collegare ai contatti normalmente aperti o
normalmente chiusi del relè in base alle necessità e configurare opportu-
namente il software della pompa. Vedere 18.10 Output.
Nota: la tensione massima sui contatti dei relè di questa pompa è di 30 V
c.c. (carico massimo 30 W).
Nota: adatto anche per bassa tensione: ovvero, 1 mA a 5 V c.c. minimo.
