Manuale per l’utente delle pompe Watson-Marlow 69
Impedenza del circuito 4-20 mA: 250 Ω.
Per la modalità a tensione, è possibile usare una fonte di alimentazione stabile e affi dabile
con un voltmetro a c.c. Impedenza del circuito: 22k
Ω.
L’inversione della risposta si imposta nel software. Non invertire la polarità dei pin.
Un potenziometro a distanza con un valore nominale compreso tra 1000 e 2000 con un
minimo di 0,25W dovrà essere collegato come segue. Quando si usa un potenziometro a
distanza, non applicare un segnale di input di comando a tensione o a corrente contem-
poraneamente. Il segnale di comando velocità necessiterà di una taratura rispetto alle
impostazioni minima e massima del potenziometro. Questa operazione viene effettuata
tramite il software (vedere 18.1 Trim nella sezione Impostazione).
Quando si usa un potenziometro a distanza, è importante impostare l’entrata analogica
su tensione nel menu Impostazioni. In caso contrario, la tensione di riferimento prove-
niente dal pin 21 sarà sovraccaricata e non fornirà una tensione completa di 5 V o 10 V.
23.2 Gestione della velocità:
input analogico 2
È possibile ridurre la velocità della pompa a distanza con uno dei seguenti metodi: tramite
un segnale analogico di tensione compreso tra 0 e 10 V o 1-5 V, tramite un segnale ana-
logico di corrente compreso tra 4 e 20 mA oppure tramite un potenziometro a distanza.

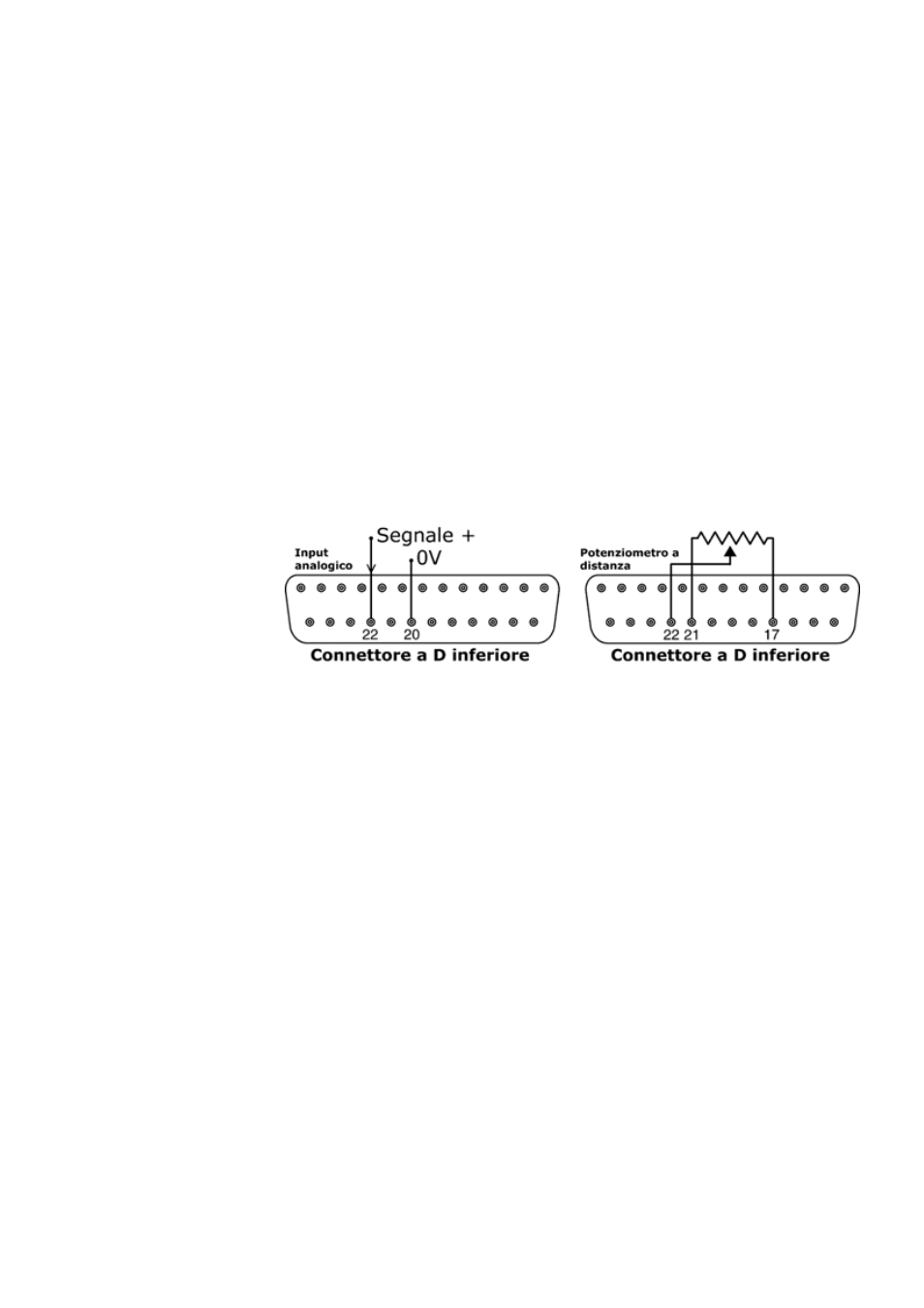

Il segnale analogico per la gestione della velocità deve essere applicato al pin 22 del con-
nettore a D inferiore. 0 V sul pin 20. La velocità della pompa impostata da Analogico 1
viene ridotta in proporzione al segnale proveniente da Analogico 2 in base alla formula
y=as, dove a è la velocità impostata da Analogico 1, s è il valore secondo cui ridurre
impostato da Analogico 2 (0V o 4mA = 0, con aumento lineare a 10 V o 20mA = 1) e y
è la velocità di rotazione ridotta. Se è stato impostato Analogico 2 per una risposta inver-
tita, è vero il contrario. Vedere 18.2 Analogico nel menu Imposta.
Impedenza del circuito 4-20 mA: 250 Ω.
Per la modalità a tensione, è possibile usare una fonte di alimentazione stabile e affi dabile
con un voltmetro a c.c. Impedenza del circuito: 22k
Ω.
L’inversione della risposta si imposta nel software. Non invertire la polarità dei pin.
Un potenziometro a distanza con un valore nominale compreso tra 1000 e 2000 con un
minimo di 0,25W dovrà essere collegato come segue. Quando si usa un potenziometro a
distanza, non applicare un segnale di input di comando a tensione o a corrente contem-
poraneamente. Il segnale di comando velocità necessiterà di una taratura rispetto alle
impostazioni minima e massima del potenziometro. Questa operazione viene effettuata
tramite il software (vedere 18.1 Trim nella sezione Impostazione).
Quando si usa un potenziometro a distanza, è importante impostare l’entrata analogica
su tensione nel menu Impostazioni. In caso contrario, la tensione di riferimento prove-
niente dal pin 21 sarà sovraccaricata e non fornirà una tensione completa di 5 V o 10 V.
