Manuale per l’utente delle pompe Watson-Marlow 68
Nota: la connessione CTS al pin 8 è facoltativa, da utilizzare quando sono richieste con-
dizioni di errore.

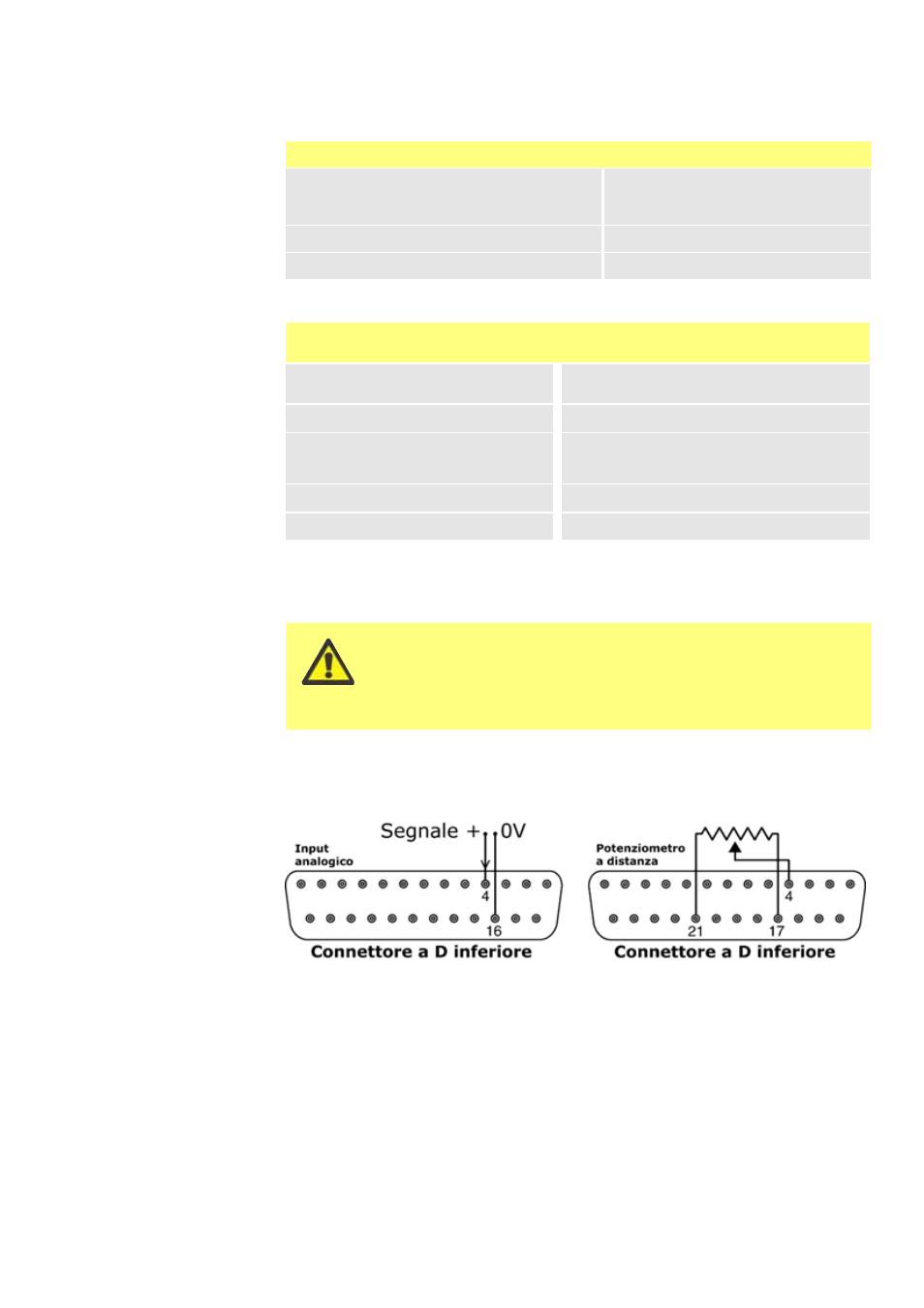

23.1 Velocità: input analogico 1
È possibile comandare a distanza la velocità della pompa con uno dei seguenti metodi:
tramite un segnale analogico di tensione compreso tra 0 e 10 V o 1-5 V, tramite un
segnale analogico di corrente compreso tra 4 e 20 mA oppure tramite un potenziometro
a distanza.
Il segnale analogico di processo deve essere applicato al pin 4 del connettore a D inferiore.
0 V sul pin 16. La pompa fornisce una portata crescente alla ricezione di un segnale di
comando in aumento (risposta non invertita) o una portata crescente alla ricezione di un
segnale di comando in diminuzione (risposta invertita). Vedere 18.2 Analogico nel menu
Imposta.
Non applicare mai la tensione ai connettori a D. Applicare
i segnali corretti ai pin indicati. Limitare i segnali ai valori
massimi indicati. Non applicare tensione attraverso altri
pin. In caso contrario, può derivarne un danno perma-
nente, non coperto dalla garanzia.
Pin Funzione Pin Funzione
1 - 6 -
2 RX (ricezione dati) 7 -
3 TX (trasmissione dati) 8
CTS (libero per l’invio.
Attivo = basso)
4 - 9 -
5 0V Involucro
Impostazioni RS232
Baud
Impostare il valore selezio-
nando Imposta, Baud. Il val-
ore predefinito è 9600
Parità Nessuna
Bit di stop 2 Handshake Nessuna
Bit di dati 8 Auto echo On
