Manuale per l’utente delle pompe Watson-Marlow 71
23.5 Input di funzionamento/arresto

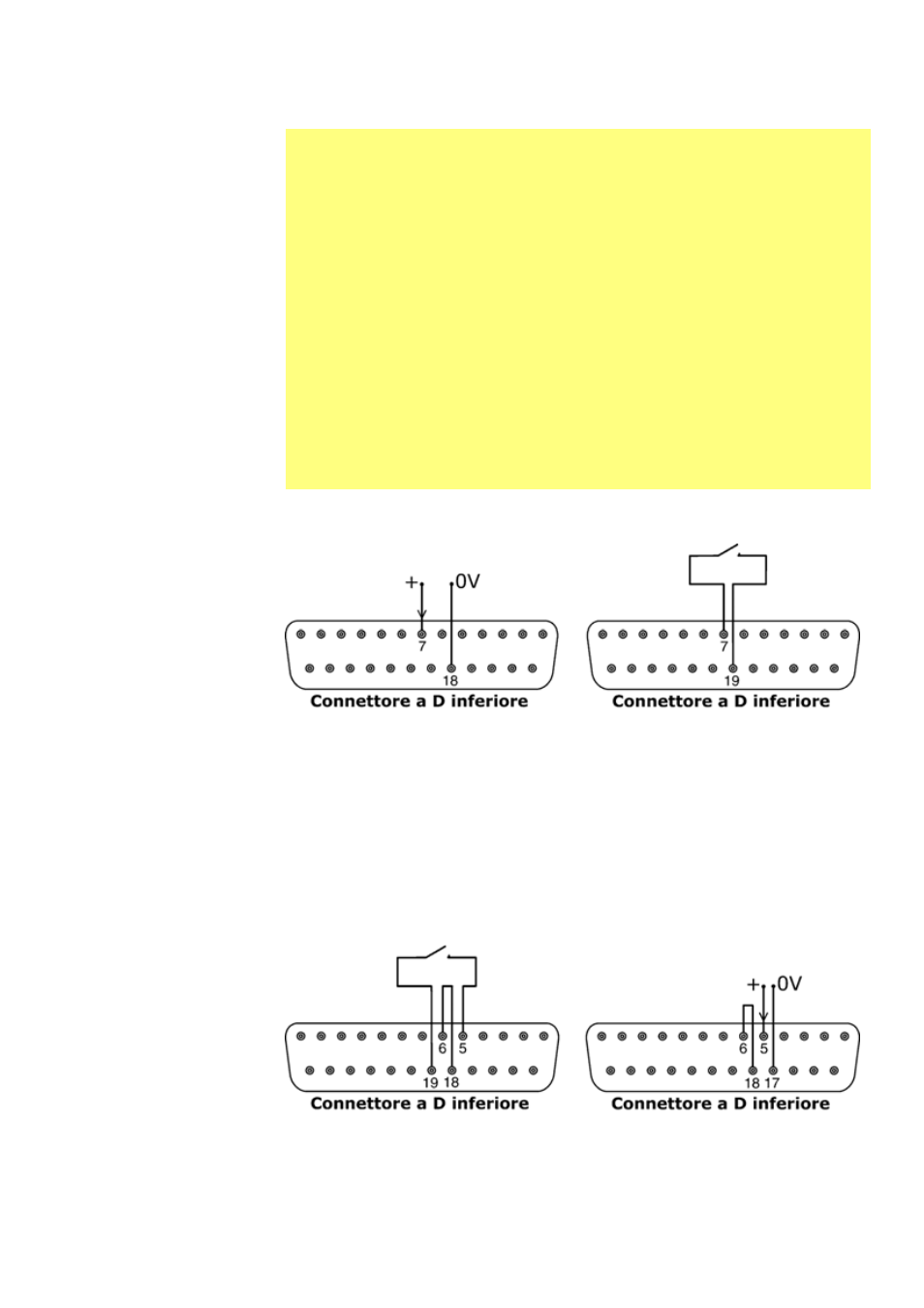

Funzionamento/arresto a distanza: collegare un interruttore a distanza tra i pin 7 e 19
del connettore a D inferiore. Alternativamente, si può applicare un input logico al pin 7
del connettore a D inferiore, con collegamento a terra sul pin 18. Un input alto ferma la
pompa, un input basso la mette in funzione. In assenza di una connessione o con
l’interruttore aperto, la pompa passa come impostazione predefinita sul funzionamento.
Per modificare o impostare il rilevamento dell’input di funzionamento/arresto, vedere
18.11 Arresto a distanza nel menu Imposta.
23.6 Input di direzione
Importante: Istruzioni generali per gli input di comando a distanza
Tutti gli input di comando a distanza possono essere collegati nei seguenti
due modi.
Logico
Una tensione logica compresa tra 5V TTL e logica industriale 24V può
essere collegata al pin di entrata. La pompa è configurata in modo da
funzionare senza modifiche all’interno di questo intervallo di valori. Uno
qualsiasi dei pin 0 V è collegato al terminale a 0 V del dispositivo di con-
trollo in modo da chiudere il circuito. Un pin 0V è identificato nello
schema collegamenti, ma se ne può usare uno qualsiasi. Basso è equiva-
lente a 0 V. Alto è equivalente a 5 V 24 V.
Interruttore
Un interruttore a distanza può essere collegato tra il pin di entrata e
un’alimentazione di tensione positiva proveniente dalla pompa. Un pin di
alimentazione 5V è identificato nello schema collegamenti, ma ce ne sono
diversi che possono essere usati, 5V o altra tensione positiva. Non usare il
pin 21 sul connettore a D inferiore o il pin 20 sul connettore a D superiore.
