Manuale per l’utente delle pompe Watson-Marlow 66
23 Cablaggio del comando
automatico senza modulo 620N

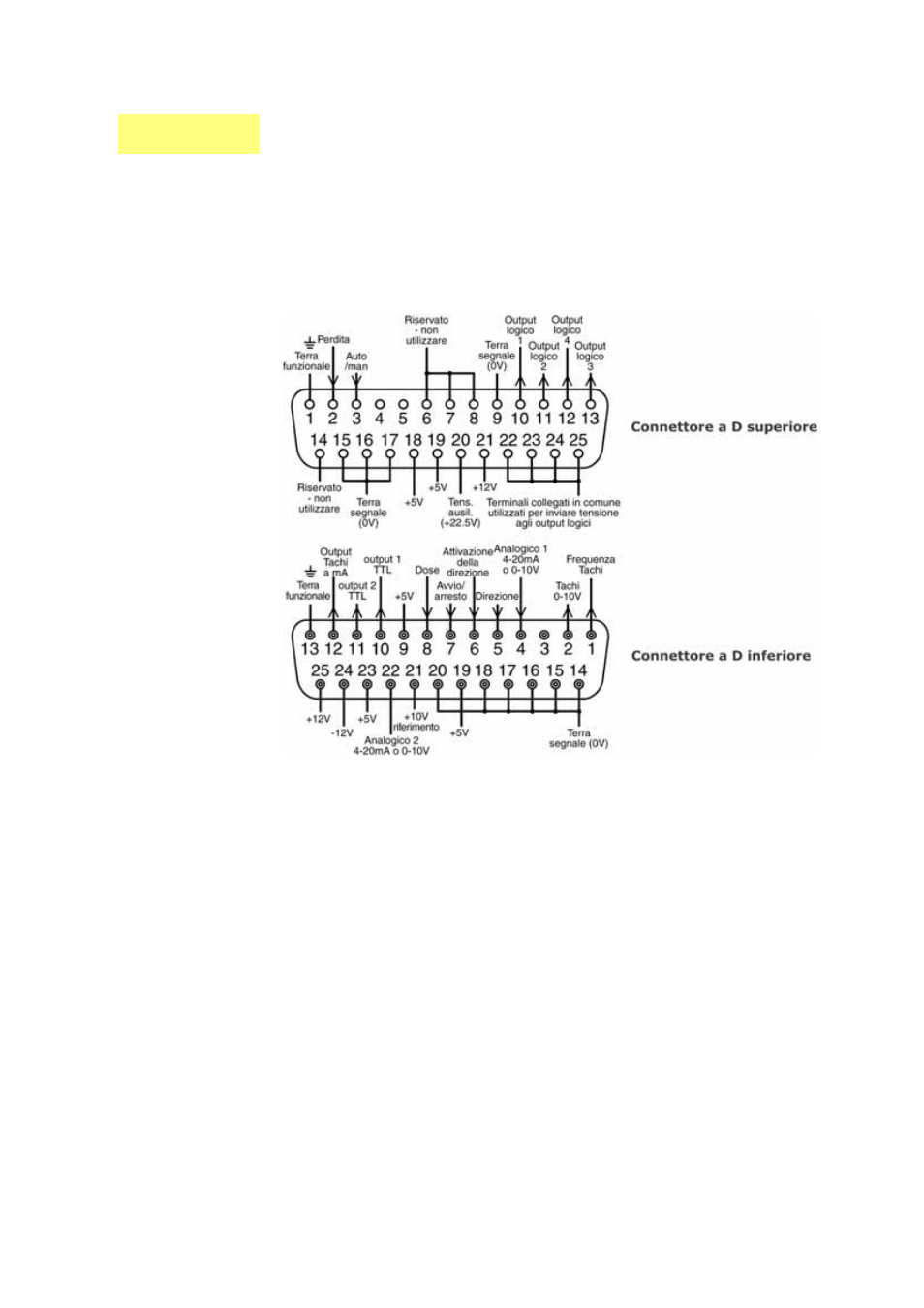

Il collegamento della pompa ad altri dispositivi avviene tramite tre connettori a D sulla
parte posteriore della pompa. Vi sono due connettori a D a 25 vie. Quello superiore è
maschio, quello inferiore è femmina. I corrispondenti connettori maschio e femmina,
schermati ai fini della compatibilità alle normative sulle emissioni elettromagnetiche,
devono essere saldati nel modo previsto ai cavi di comando schermati.
Cavo di comando consigliato: a 7 fili di 0,2 mm di diametro (24 AWG), schermato,
circolare, contenente un massimo di 25 conduttori. Lo schermo del cavo deve essere
collegato a terra tramite il pin di messa a terra funzionale sul connettore a D (pin 1 sul
connettore superiore maschio a 25 vie, pin 13 sul connettore a D inferiore femmina a
25 vie) oppure tramite la parte metallica della presa o della spina.
La pompa soddisfa tutti i requisiti di compatibilità con le emissioni elettromagnetiche
con cavi di lunghezza massima di 25 m del tipo specificato in precedenza. Oltre a
questa distanza, è responsabilità dell’utente garantire che il funzionamento della pompa
sia sicuro e affidabile con il comando a distanza e con quello automatico.
Du
Non fissare insieme con fascette i cavi di comando e dell’alimentazione di rete.
I cavi a 0 V di questa pompa sono isolati dalla terra tramite trasformatore di rete (messa
a terra fluttuante). Può essere collegata a interfacce a 0 V isolate o a 0 V collegate a terra.
Le uscite 1 e 2 TTL (transistor logic) usate qui sono composte di due stati: nominalmente
0V e 5V, ma in pratica <0,4V (<16mA) e 2,4-5V (<0,4mA). Non sono adatti per azionare
relè. Se è necessario azionare un relè tramite il segnale TTL, procedere come descritto
successivamente nella sezione Output logici 1-4.
