Manuale per l’utente delle pompe Watson-Marlow 41
Rilevamento perdita
Quando viene usato con un rilevatore di perdite, questo output fornisce un allarme
quando la pompa è stata disinserita automaticamente a causa di un guasto del tubo.
Testa
Fornisce un allarme quando la protezione della testina si presenta aperta. Se in fun-
zione, la pompa viene arrestata.
Gli output 1-4 sono disponibili come contatti di relè di commutazione monopolari: relè 1,
2, 3 e 4. Collegare ai contatti normalmente aperti o normalmente chiusi del relè in base

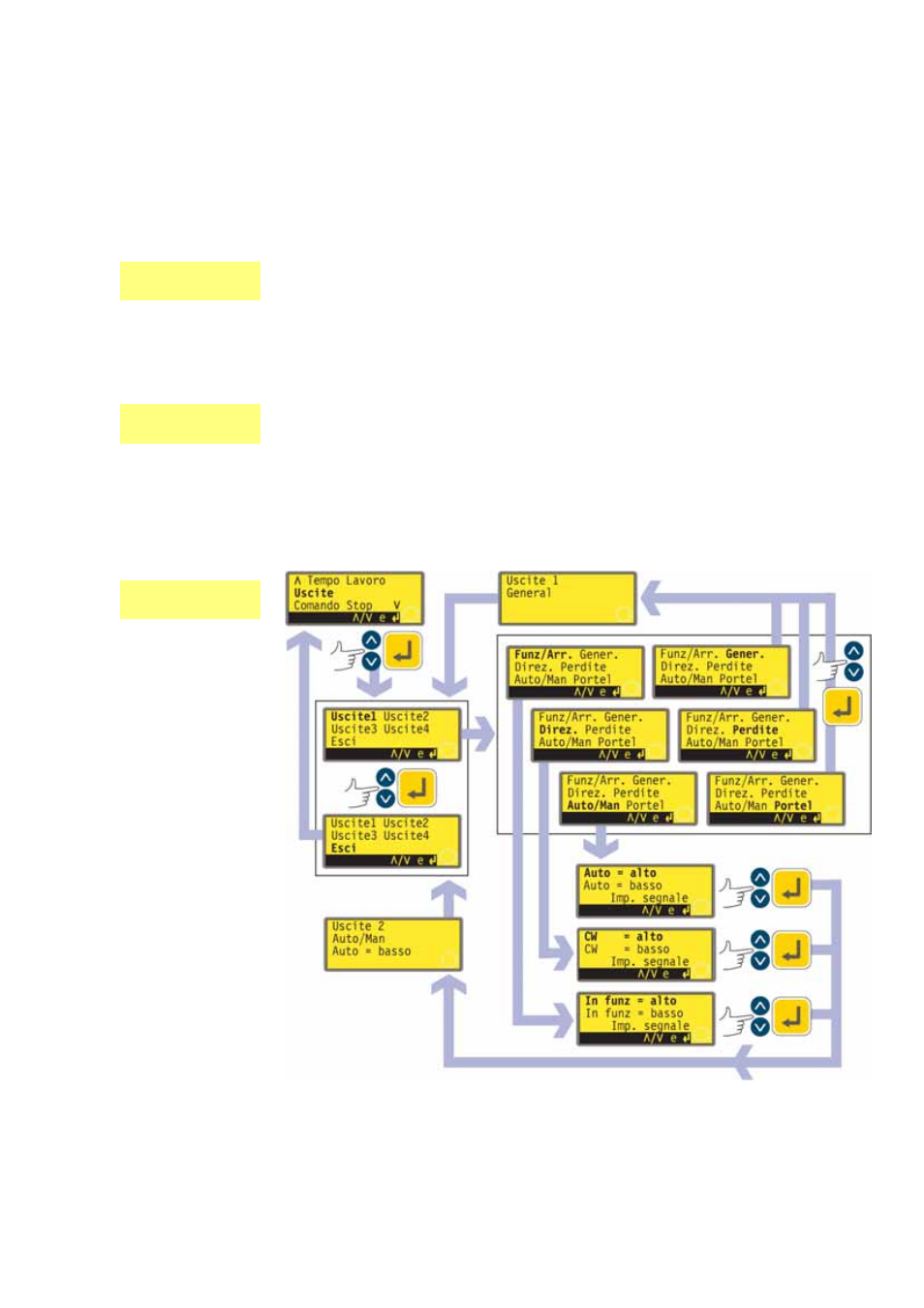

alle necessità e configurare opportunamente il software della pompa. Vedere di seguito
in questa sezione.
Nota: la tensione massima sui contatti dei relè di questa pompa è di 30 V c.c. (carico
massimo 30 W).
L’output 1 e l’output 2 sono disponibili nei seguenti due formati.
Dai pin 10 e 11 del connettore a D inferiore, come segnali TTL a 5 V.
Dai pin 10 e 11 del connettore a D superiore, come output logici a collettore aperto.
L’output 3 e l’output 4 forniscono output logici a collettore aperto dai pin 13 e 12, rispet-
tivamente, del connettore a D superiore.
Una tensione di alimentazione dalla pompa (5V, 10V, 12V) o fornita dall’utente fino a 30V al
pin 22, connettore D superiore, fornisce il livello di tensione per queste uscite di stato logiche.
DuN
Du
DuN, Du
