Manuale per l’utente delle pompe Watson-Marlow 58
una sezione di cavo con guaina non danneggiata.
Attorcigliare una lunghezza accettabile di schermo per cavo. Allentare una delle viti
di fissaggio del circuito stampato e avvolgervi attorno la schermatura. Fissare la
schermatura riserrando la vite. In alternativa, fissare la schermatura del cavo al
connettore a forcella adiacente (se in dotazione).
Spingere il conduttore nudo nel foro quadrato del connettore. Quando il conduttore
è completamente all’interno, serrare la vite di fissaggio per tenerlo in posizione.
Quando tutti i conduttori sono in posizione, usare una chiave aperta da 21 mm per
serrare il cappuccio della guarnizione a 2,5 Nm per garantire la tenuta. In alternati-
va, stringere la guarnizione a mano e utilizzare poi una chiave per serrarla ulterior-
mente di mezzo giro.
Non fissare insieme con fascette i cavi di comando e dell’alimentazione di rete.

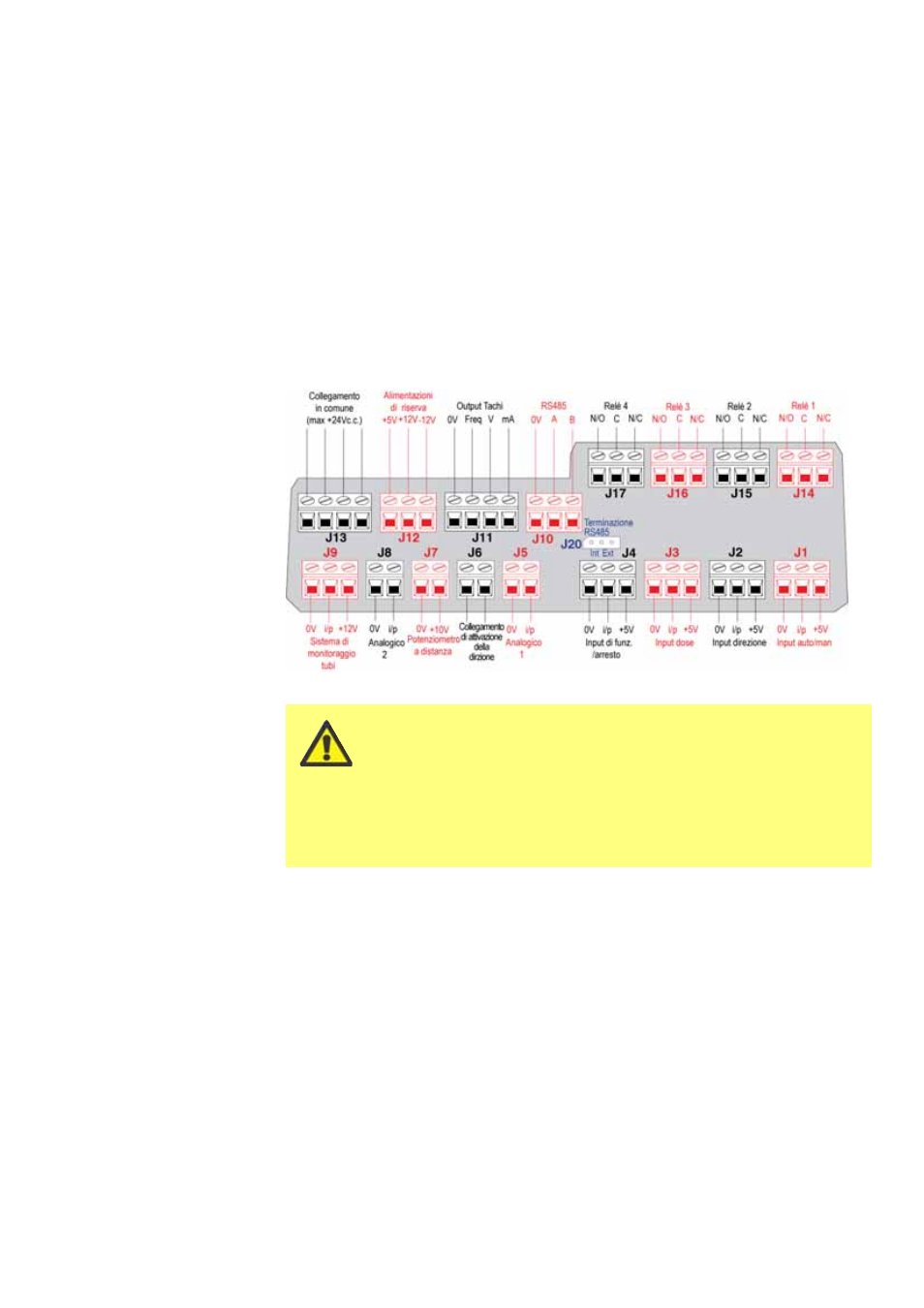

Connettori del circuito stampato per modulo 620N a tenuta stagna:
Non applicare mai l’alimentazione di rete ai terminali
all’interno del modulo 620N. Applicare i segnali corretti
ai terminali indicati qui di seguito. Limitare i segnali ai
valori massimi indicati. Non applicare tensione su altri
terminali. In caso contrario, può derivarne un danno permanente,
non coperto dalla garanzia. La tensione massima sui contatti dei
relè di questa pompa è di 30 V c.c.; carico massimo 30 W. Nota:
adatto anche per bassa tensione: ovvero, 1 mA a 5 V c.c. minimo.
