Manuale per l’utente delle pompe Watson-Marlow 16

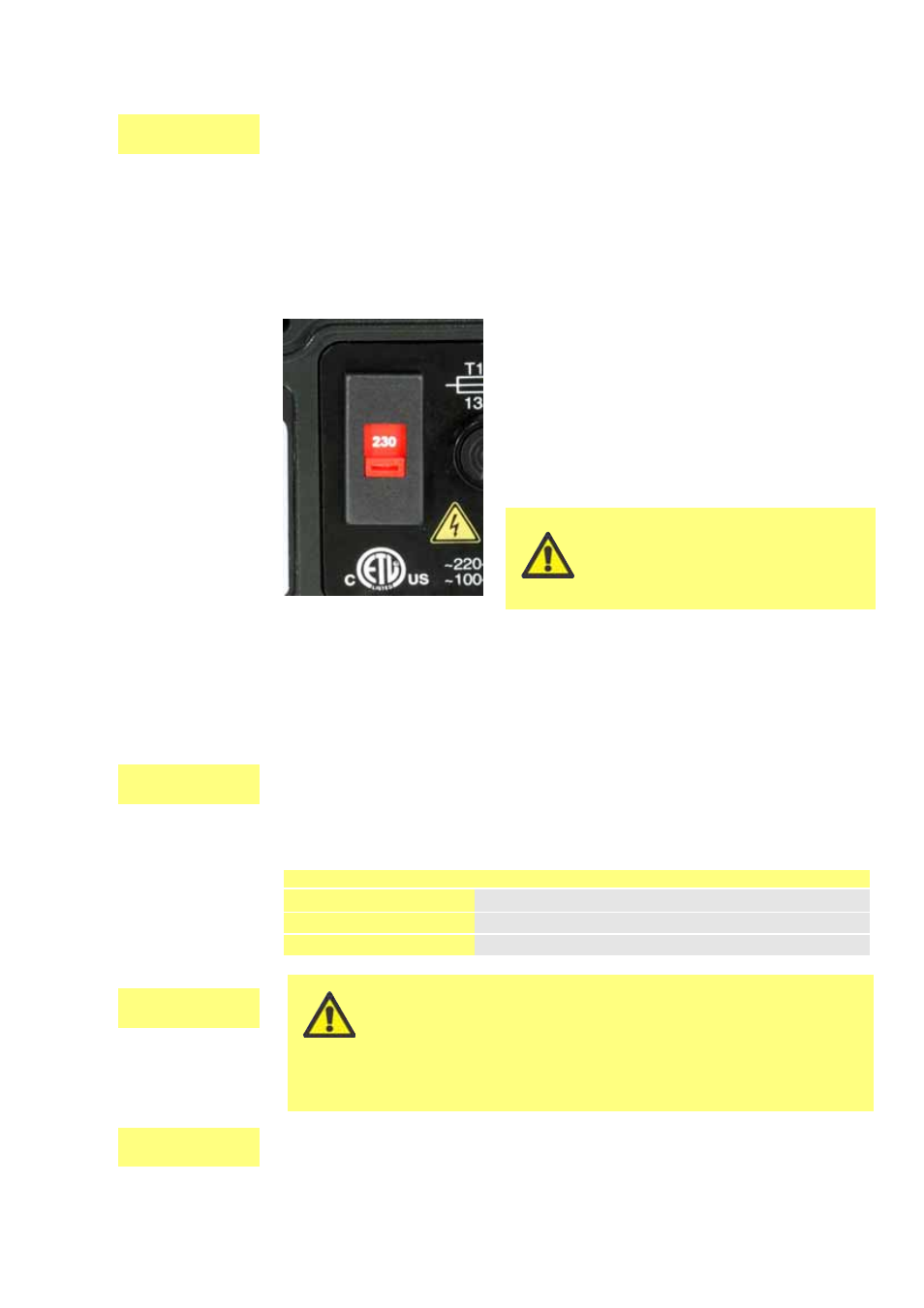

Il selettore di tensione è montato sul quadro interruttori
nella parte posteriore della pompa, protetto dall’acqua
grazie al modulo 620N (620DuN). Per consentire
l’accesso al quadro interruttori, occorre smontare il
modulo. Vedere 22.1 Smontaggio e rimontaggio del
modulo 620N. Impostare il selettore di tensione su 115
V per alimentazioni a 100-120 V 50/60 Hz o su 230 V
per alimentazioni a 200-240 V 50/60 Hz. Controllare
sempre il selettore di tensione prima del collegamento
all’alimentazione elettrica. Collegare in modo adeguato
a una fonte di alimentazione elettrica monofase.
Si consiglia di usare filtri di
sovracorrenti disponibili in
commercio in casi di rumore
elettrico eccessivo nella rete di
alimentazione.
DuN
Cavo di alimentazione: la pompa viene fornita assieme a una delle due guarnizioni per
cavo e a un cavo di alimentazione lungo circa 2,8 m. Il cavo di tipo europeo presenta il
codice armonizzato H05RN-F3G0.75 e viene usato insieme al nostro numero di componente
della guarnizione cavo, SL0128, che risulta idoneo per una guaina cavo esterna del
diametro pari a 4 – 7 mm. Il cavo di tipo nordamericano presenta il codice SJTOW 105C 3-
18AWG VW-1 e viene usato insieme al nostro numero di componente della guarnizione
cavo, SL0123, che risulta idoneo per una guaina cavo esterna del diametro pari a 7 – 9 mm.
I cavi di alimentazione per le pompe con specifica NEMA 4X sono dotati di spine standard
statunitensi per alimentazione di rete. Le pompe con specifica IP66 vengono fornite senza
spina. Il cablaggio della spina di alimentazione deve essere effettuato esclusivamente da
personale esperto e qualificato.
DuN, Du
10 Collegamento a una fonte di
alimentazione elettrica
È necessaria un’alimentazione elettrica di rete correttamente regolata, oltre a un collega-
mento cavi conforme alle normative sui livelli di rumorosità. Si sconsiglia di collocare i
corpi pompa collegandoli ad un’alimentazione elettrica di rete quali contattori trifase e
riscaldatori a induzione, senza aver prima verificato l’eventuale presenza di livelli di
rumorosità inaccettabili dovuti all’alimentazione di rete stessa.
Se il cavo di alimentazione non è adeguato all’installazione, può essere sostituito.
Contattare il servizio di assistenza Watson-Marlow Bredel locale.
Il selettore della tensione di rete non è visibile quando il
modulo 620N è in posizione. Non accendere la pompa
prima aver controllato che la tensione sia quella corretta
smontando il modulo, controllando il selettore e rimetten-
do il modulo in posizione. Vedere 22.1 Smontaggio e rimontaggio
del modulo 620N.
DuN
DuN, Du
Europeo Nordamericano
fase marrone nero
neutro blu bianco
terra verde/giallo verde
Codifica conduttori
