Manuale per l’utente delle pompe Watson-Marlow 55
22 Cablaggio del comando
automatico con modulo 620N
Il collegamento della pompa ad altri dispositivi avviene tramite i connettori a vite del ter-
minale del modulo a tenuta 620N sulla parte posteriore della pompa. Nel modulo, occorre
far passare cavi idonei attraverso una o più guarnizioni a tenuta e collegarli in modo
appropriato. Per consentire questa operazione è necessario lo smontaggio del modulo.
22.1 Smontaggio e rimontaggio
del modulo 620N

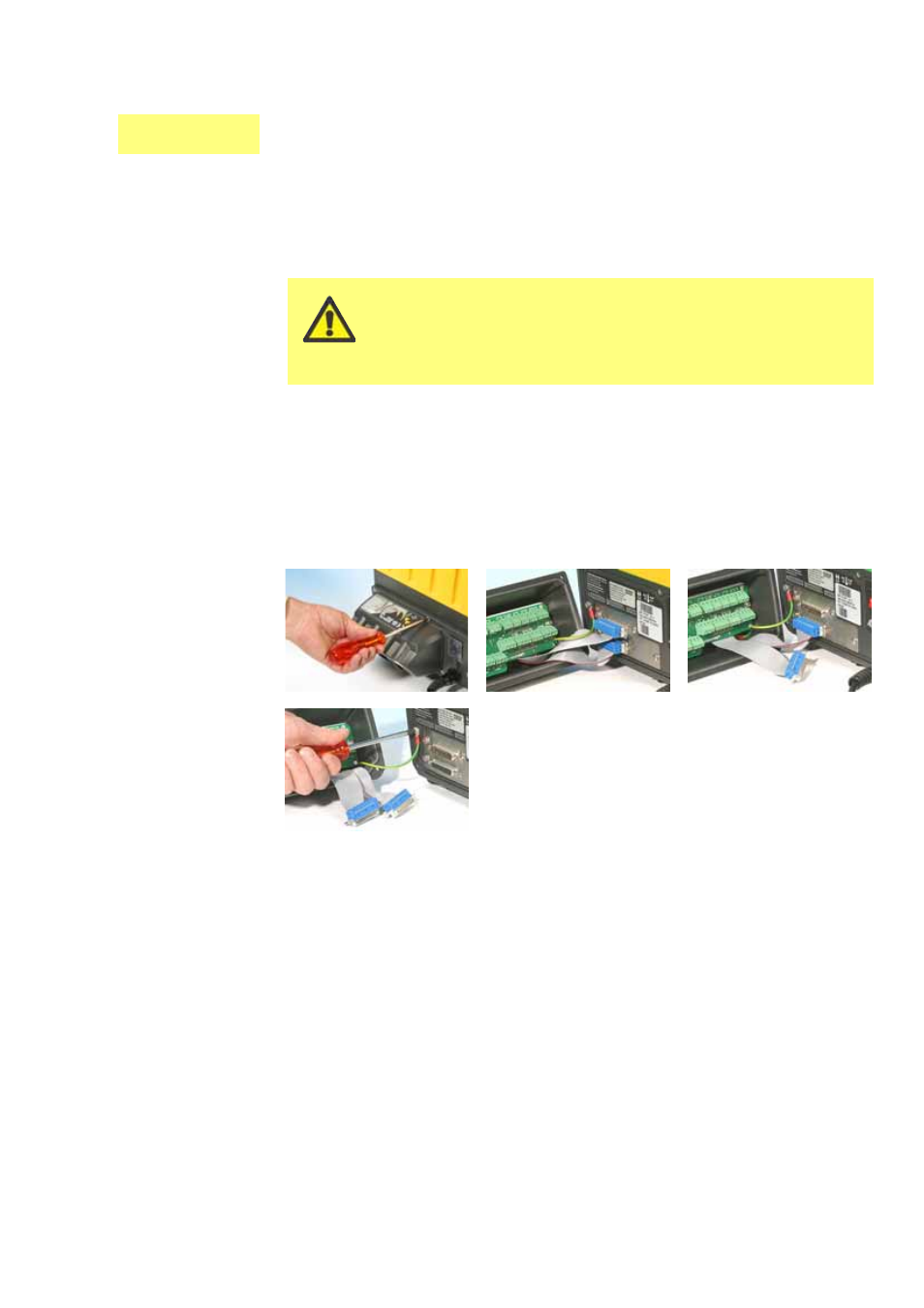

Per smontare il modulo a tenuta 620N:
Il modulo è fissato sul retro dell’unità di azionamento con sei viti in acciaio inossidabile
M5x12 Pozidriv a testa conica.
Svitare le sei viti usando un cacciavite a croce adatto, lasciando per ultima la vite
superiore centrale. Anche quando sono state tolte tutte le viti, la striscia di tenuta
può fare aderire il modulo all’unità di azionamento. In questo caso, picchiettarlo
delicatamente per staccarlo. Non utilizzare strumenti per fare leva.
La striscia di tenuta deve essere conservata all’interno del proprio canale sulla parte
anteriore del modulo. Il coperchio trasparente dell’interruttore di accen-
sione/spegnimento deve essere lasciato sulla propria flangia sulla parte anteriore del
modulo. Controllare l’integrità della guarnizione e il coperchio trasparente dell’inter-
ruttore di accensione/spegnimento. In caso di danni, sostituire la parte per conser-
vare la protezione dell’ingresso.
Se necessario, scollegare i due connettori a D a 25 vie che collegano il modulo all’u-
nità di azionamento della pompa. Se necessario, inoltre, staccare il filo di messa a
terra del modulo dalla parte posteriore dell’unità. Tuttavia, il filo è sufficientemente
lungo da consentire di ripiegare all’indietro il modulo per accedere alla scheda di cir-
cuiti interna e al retro dell’unità di azionamento.
È importante verificare che il valore di tensione impostato
per la pompa corrisponda a quello dell’alimentazione. Il
selettore di tensione è montato sul pannello posteriore
dell’unità di azionamento. Il modulo deve essere smontato
(e successivamente rimontato) per consentirne la verifica.
