Manuale per l’utente delle pompe Watson-Marlow 60
Impedenza del circuito 4-20 mA: 250 Ω.
Per la modalità a tensione, è possibile usare una fonte di alimentazione stabile e affi dabile
con un voltmetro a c.c. Impedenza del circuito: 22k
Ω.
L’inversione della risposta si imposta nel software. Non invertire la polarità dei terminali.

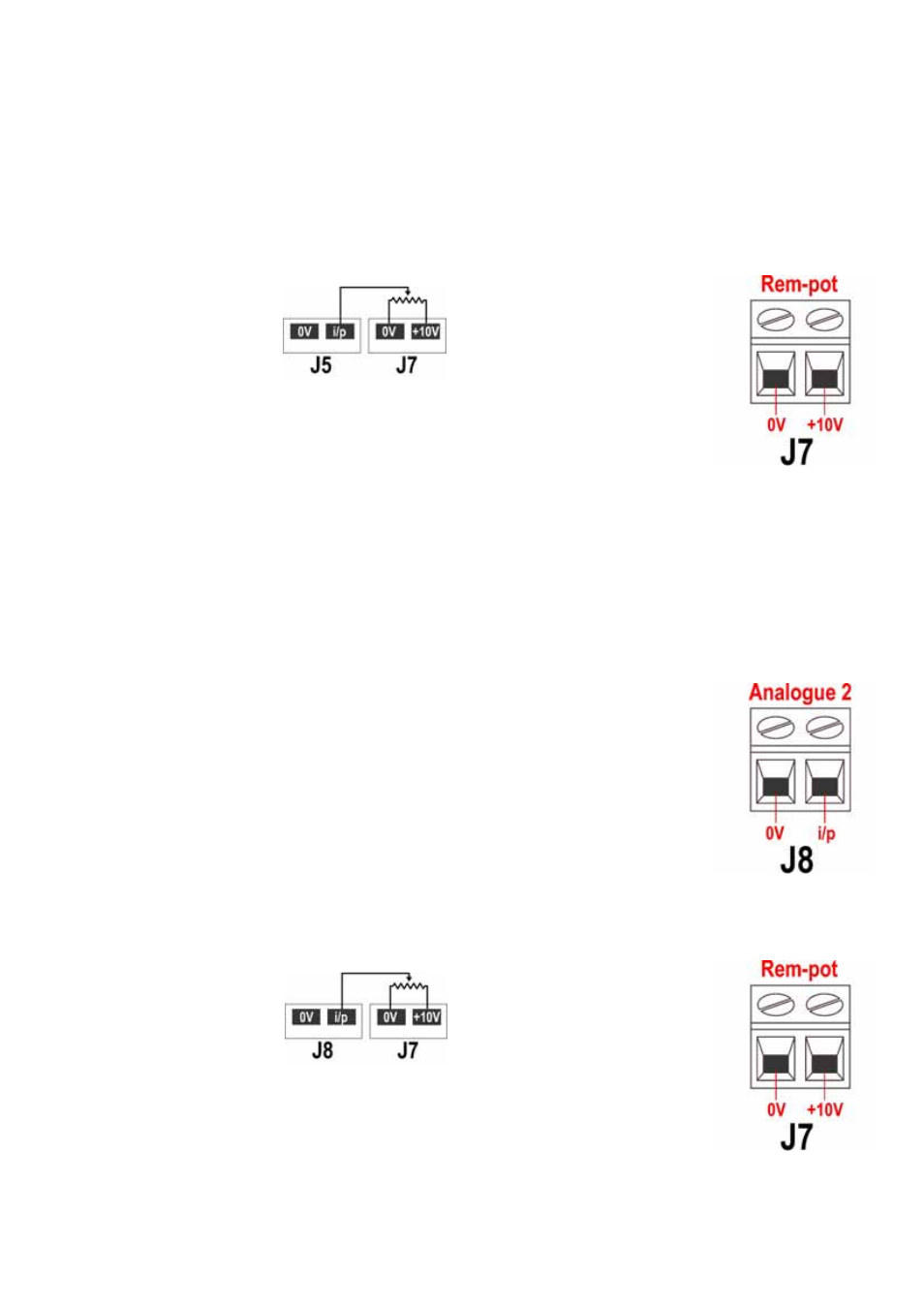

Un potenziometro a distanza con un
valore nominale compreso tra 1000
e 2000 con una potenza minima di
0,25 W deve essere collegato tra i
terminali del connettore del poten-
ziometro a distanza (J7) e il termi-
nale i/p del connettore Analogico 1
(J5). Quando si usa un poten-
ziometro a distanza, non applicare un segnale di input di coman-
do a tensione o a corrente contemporaneamente. Il segnale di
comando velocità necessiterà di una taratura rispetto alle impo -
s tazioni minima e massima del potenziometro. Questa opera
-
zione viene effettuata tramite il software. Vedere 18.1 Trim nella sezione Impostazione.
Quando si usa un potenziometro a distanza, è importante impostare l’entrata analogica
su tensione nel menu Impostazioni. In caso contrario, la tensione di riferimento prove-
niente dal connettore del potenziometro a distanza verrà sovraccaricata e non fornirà una
tensione completa di 5 V o 10 V.
22.4 Gestione della velocità:
input analogico
È possibile ridurre la velocità della pompa a distanza con uno
dei seguenti metodi: tramite un segnale analogico di tensione
compreso fra 0 e 10 V o tra 1 e 5 V, tramite un segnale analogi-
co di corrente compreso fra 4 e 20 mA oppure tramite un poten-
ziometro a distanza usando l’alimentazione a 10 V su J7.
Il segnale analogico di processo deve essere applicato al termi-
nale i/p del connettore Analogico 2 (J8). Il collegamento a terra
va sul terminale a 0 V dello stesso connettore.
Impedenza del circuito 4-20 mA: 250 Ω.
Per la modalità a tensione, è possibile usare una fonte di alimentazione stabile e affidabile
con un voltmetro a c.c. Impedenza del circuito: 22k
Ω.
L’inversione della risposta si imposta nel software. Non invertire la polarità dei terminali.
Un potenziometro a distanza con un
valore nominale compreso tra 1000
e 2000 con una potenza minima di
0,25 W deve essere collegato tra i
terminali del connettore del poten-
ziometro a distanza (J7) e il termi-
nale i/p del connettore Analogico 2
(J8). Quando si usa un poten-
ziometro a distanza, non applicare contemporaneamente un
segnale di input di comando a tensione o a corrente. Il segnale
di comando della gestione della velocità richiede l’esecuzione di
una taratura in base alle impostazioni minima e massima del
potenziometro. Questa operazione viene effettuata tramite il software (vedere 18.1 Trim
