22.7 Input di funzionamento/arresto

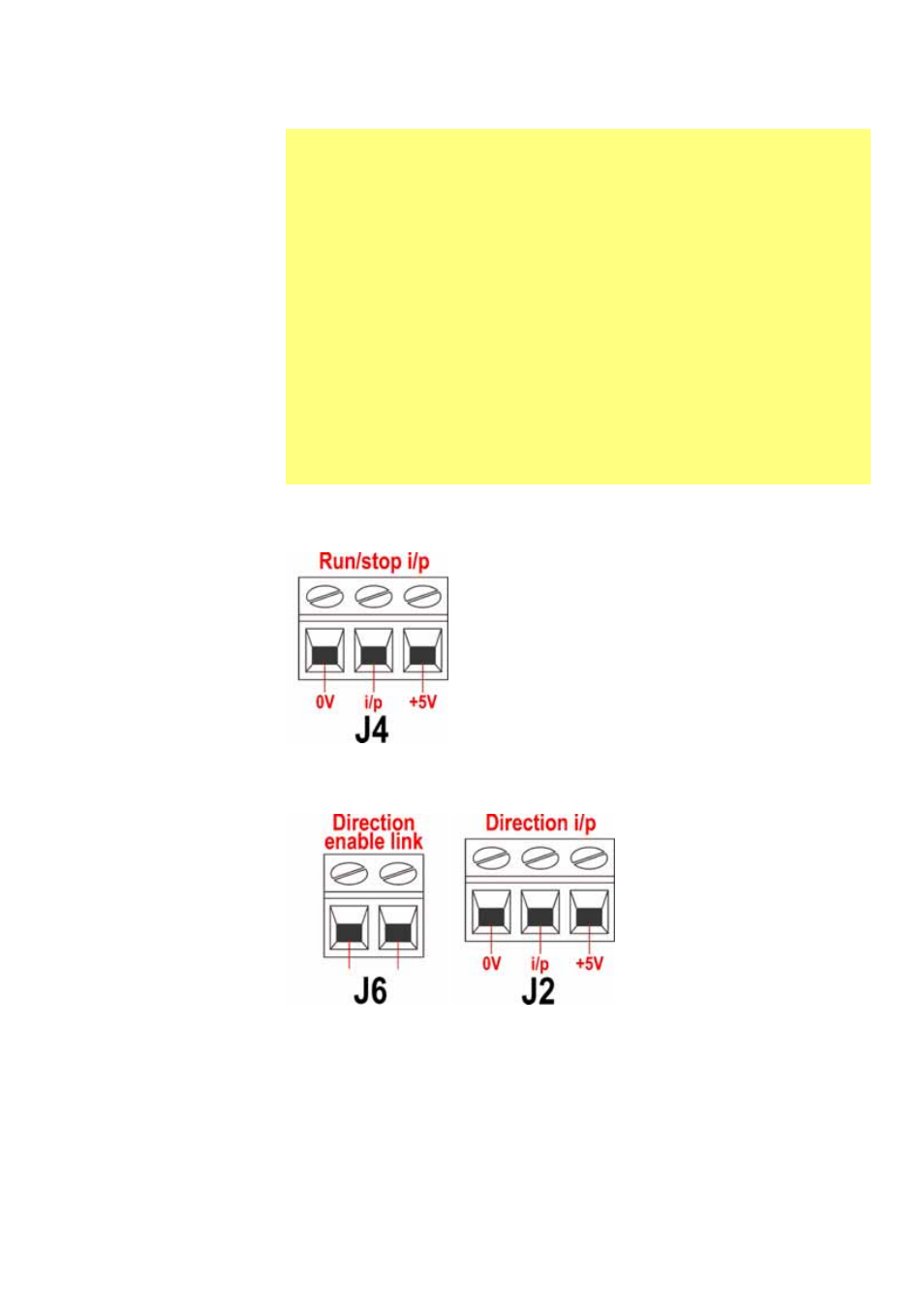

Funzionamento/arresto a distanza: collegare un interruttore a
distanza tra il terminale i/p e il terminale a +5 V del connet-
tore i/p di funzionamento/arresto (J4). In alternativa, appli-
care un input logico al terminale i/p, collegando a terra il ter-
minale a 0 V. Un input alto ferma la pompa, un input basso
la mette in funzione. In assenza di una connessione o con
l’interruttore aperto, la pompa passa come impostazione pre-
definita sul funzionamento. Per modificare o impostare il rile-
vamento dell’input di funzionamento/arresto, vedere 18.11
Arresto a distanza nel menu Imposta.
22.8 Input di direzione
Per attivare il comando di direzione a distanza e disattivare il tasto DIREZIONE (SHIFT,
1) sulla tastiera, collegare fra loro i terminali del connettore del collegamento di atti-
vazione della direzione (J6). Importante: Non applicare tensione al collegamento
di attivazione della direzione (J6). Collegare un interruttore a distanza tra il termi-
nale a +5 V e il terminale i/p del connettore i/p della direzione (J2). Interruttore aper-
to per la rotazione in senso orario, interruttore chiuso per la rotazione in senso antiorario.
In alternativa, applicare un segnale logico al terminale i/p e al terminale a 0 V del con-
nettore i/p della direzione (J2). Input basso per rotazione in senso orario, input alto per
rotazione in senso antiorario. In assenza di collegamento la pompa effettua come
impostazione predefinita la rotazione in senso orario.
Importante: Istruzioni generali per gli input di comando a distanza
Tutti gli input di comando a distanza possono essere collegati nei seguenti
due modi.
Logico
È possibile collegare all’input una tensione logica compresa tra 5 V TTL e
24 V industriale. La pompa è configurata in modo da funzionare senza
modifiche all’interno di questo intervallo di valori. Uno qualsiasi dei termi-
nali a 0 V, sebbene sia preferibile il terminale a 0 V associato all’input
desiderato, è collegato ai terminali 0 V del dispositivo di comando in
modo da chiudere il circuito. Basso è equivalente a 0 V. Alto è equivalente
a 5 V 24V.
Interruttore
Un interruttore a distanza può essere collegato tra l’input e una qualsiasi
alimentazione di tensione positiva proveniente dalla pompa, sebbene
preferibilmente il terminale di alimentazione associato. In ogni caso, non
usare l’alimentazione a 10 V proveniente dal connettore del poten-
ziometro a distanza.
