Manuale per l’utente delle pompe Watson-Marlow 63
22.9 Input di commutazione
funzionamento automatico/manuale

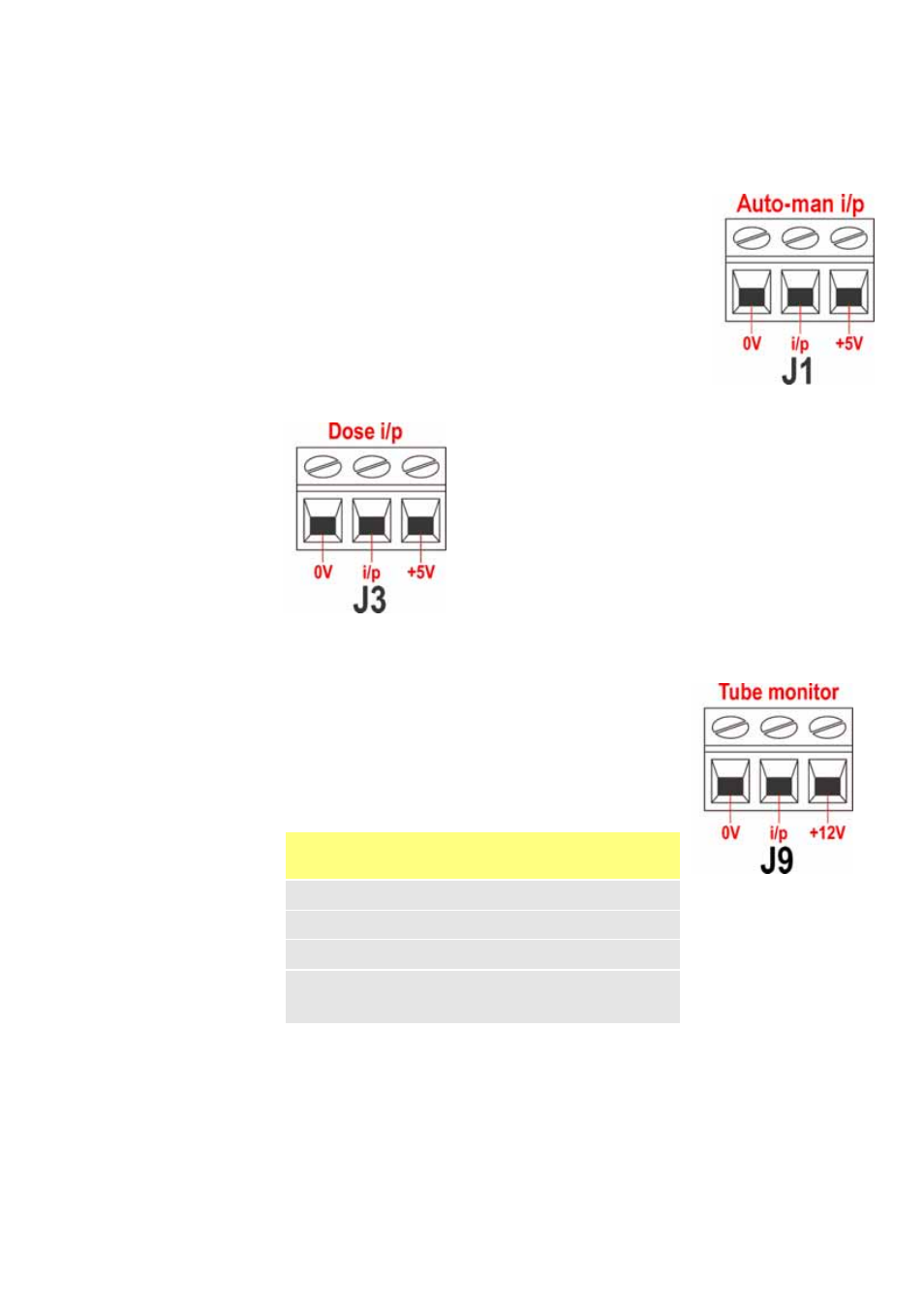

Collegare un interruttore a distanza tra il terminale a +5 V e
il terminale i/p del connettore i/p auto/man (J1). Interruttore
chiuso per il comando automatico, interruttore aperto per il
comando manuale. In alternativa, è possibile applicare un input
logico al terminale i/p del connettore i/p auto/man, con collega-
mento a terra sul terminale a 0 V. Input alto per il comando
automatico, input basso per il comando manuale.
22.10 Input MemoDose
Collegare un interruttore a contatto momentaneo, come un
interruttore a pedale o manuale, collegandolo tra il terminale
a 5 V e il terminale i/p del connettore i/p della dose (J3).
Chiudere l’interruttore per iniziare una dose. Questo input
viene adattato dal software e funziona in un modo simile a
quello degli altri input a distanza, come con l’input logico da
5-24 V come indicato sopra, usando il terminale i/p e il ter-
minale a 0 V. Nota: questo input viene adattato dal software
in modo che il segnale possa essere momentaneo o mantenu-
to durante la dose. Se mantenuto, il segnale deve essere
rimosso prima della dose successiva.
22.11 Input di rilevamento perdite
Collegare un dispositivo di rilevamento perdite a distanza tra
il terminale a +12 V e il terminale i/p del connettore del
sistema di monitoraggio tubi (J9). Il circuito chiuso indica
una perdita. In alternativa, applicare un input logico al ter-
minale i/p, collegando a terra il terminale a 0 V. Un input
alto indica una perdita. Collegare il cavo di un sistema di
monitoraggio tubi Watson-Marlow per il rilevamento delle
perdite come segue:
Nota: utilizzare solo sistemi di monitoraggio tubi Watson-Marlow serie 620.
Colore del filo del sistema
di monitoraggio tubi
Modulo 620N
Blu Terminale J9 0 V
Giallo Terminale J9 i/p
Rosso Terminale J9 +12 V
Se necessario, far terminare la schermatura nel modulo 620N
con una guarnizione EMC a 360°. Vedere 22.2 Cablaggio.
