Manuale per l'utente delle pompe Watson-Marlow 620UN, 620U, 620SN, 620S 83

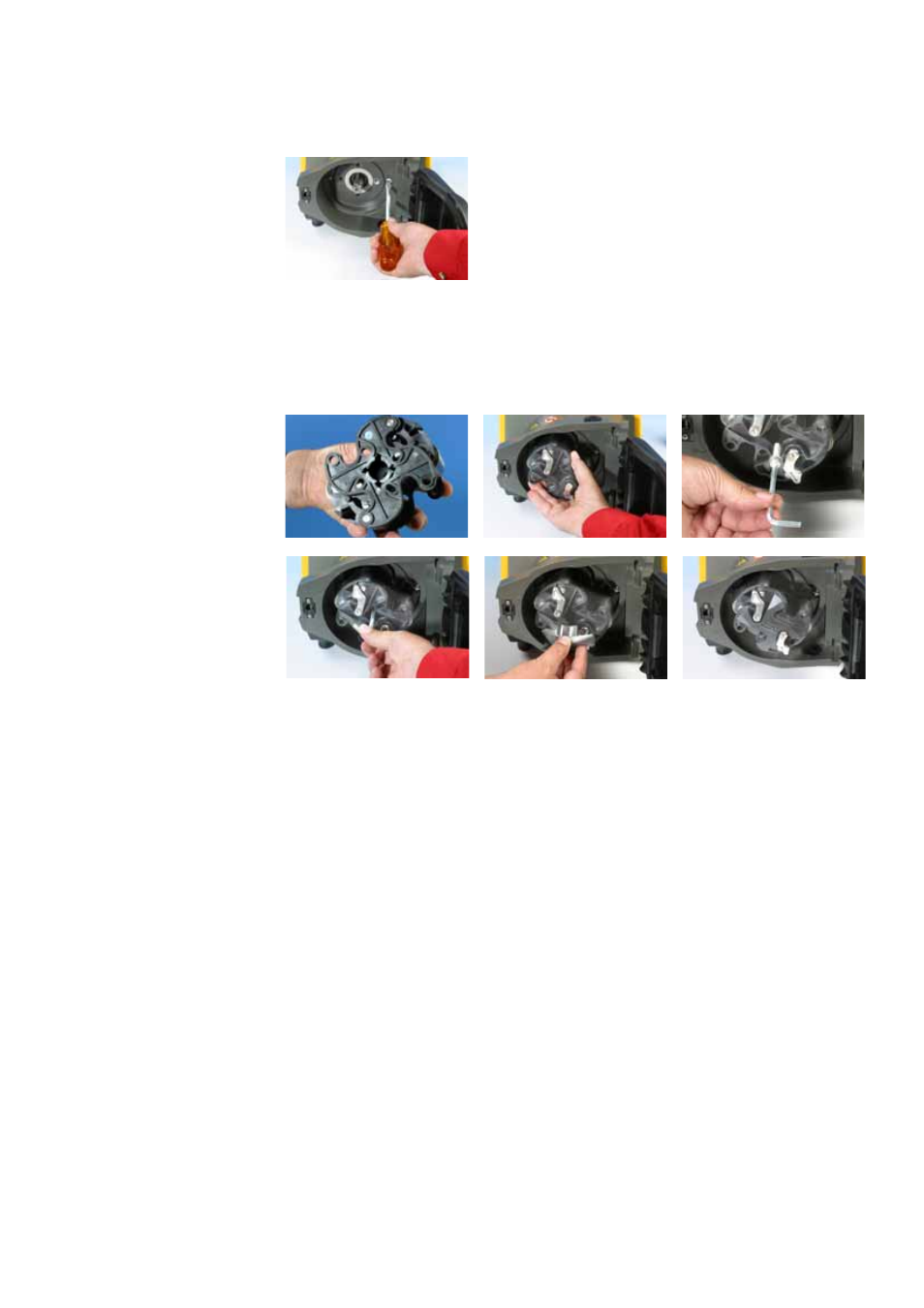

Riposizionamento del corpo testina
Assicurarsi che il corpo testina sia pulsito.
Posizionare il corpo testina in modo che i fori di
sposizionamento siano allineati con i fori filettati
dell'unità di azionamento protetta.
Serrare le due viti di fermo del corpo testina con
un cacciavite appropriato.
Ricollegare il tubo di scarico (se necessario).
Nota: il corpo testina può essere installato in due posizioni: con gli attacchi a destra
oppure con gli attacchi in basso. La posizione con gli attacchi in basso richiede che
la pompa sia posizionata davanti alla superficie di sostegno, in modo da lasciare
spazio per i tubi di rifornimento e di scarico.
Riposizionamento del rotore
Prima di sostituire il rotore, inserire la chiavetta nella sede dell'albero di
azionamento e applicare un sottile strato di lubrificante sull'albero e sulla
chiavetta. La sede della chiavetta del rotore è la scanalatura più ampia delle
quattro scanalature che si dipartono dall'alloggiamento dell'albero di
azionamento; nella prima immagine qui sopra, è la scanalatura in cima.
Allineare la sede della chiavetta del rotore con la chiavetta dell'albero e far
scorrere il rotore in posizione, assicurandosi che venga raggiunto un "arresto"
positivo e verificare che l'albero di azionamento sia installato nel rotore per
l'intera lunghezza.
Non forzare il rotore in posizione. Il rotore scorrerà facilmente in posizione se
è allineato correttamente.
Fissare il rotore con un bullone di posizionamento esagonale (completo di
rondella) con una coppia di torsione nominale di 10 Nm usando una chiave
brugola da 5 mm.
Il bullone del rotore, impregnato con bloccante per filettatura "Loctite 218",
deve essere sottoposto a un massimo di tre rimozioni/riposizionamenti prima
di essere sostituito. Per non dover sostituire il bullone del rotore dopo tre
rimozioni, applicare "Loctite 222" alla filettatura del rotore prima del
riposizionamento. Questo è essenziale per assicurare un posizionamento
prolungato e sicuro del mozzo del rotore sull'albero di azionamento.
Il mancato completamento di questa operazione invaliderà i termini
e le condizioni della garanzia.
Sostituire la copertura del rotore.
Quando si chiude la protezione, controllare che non interferisca con il rotore. Se
entra a contatto con il srotore, quest'ultimo potrebbe essere stato installato in modo
errato. Aprire di nuovo la protezione, rimuovere e rimontare il rotore e chiudere la
protezione.
