senso orario, input alto per rotazione in senso antiorario. In assenza di collegamento
la pompa effettua come impostazione predefinita la rotazione in senso orario.

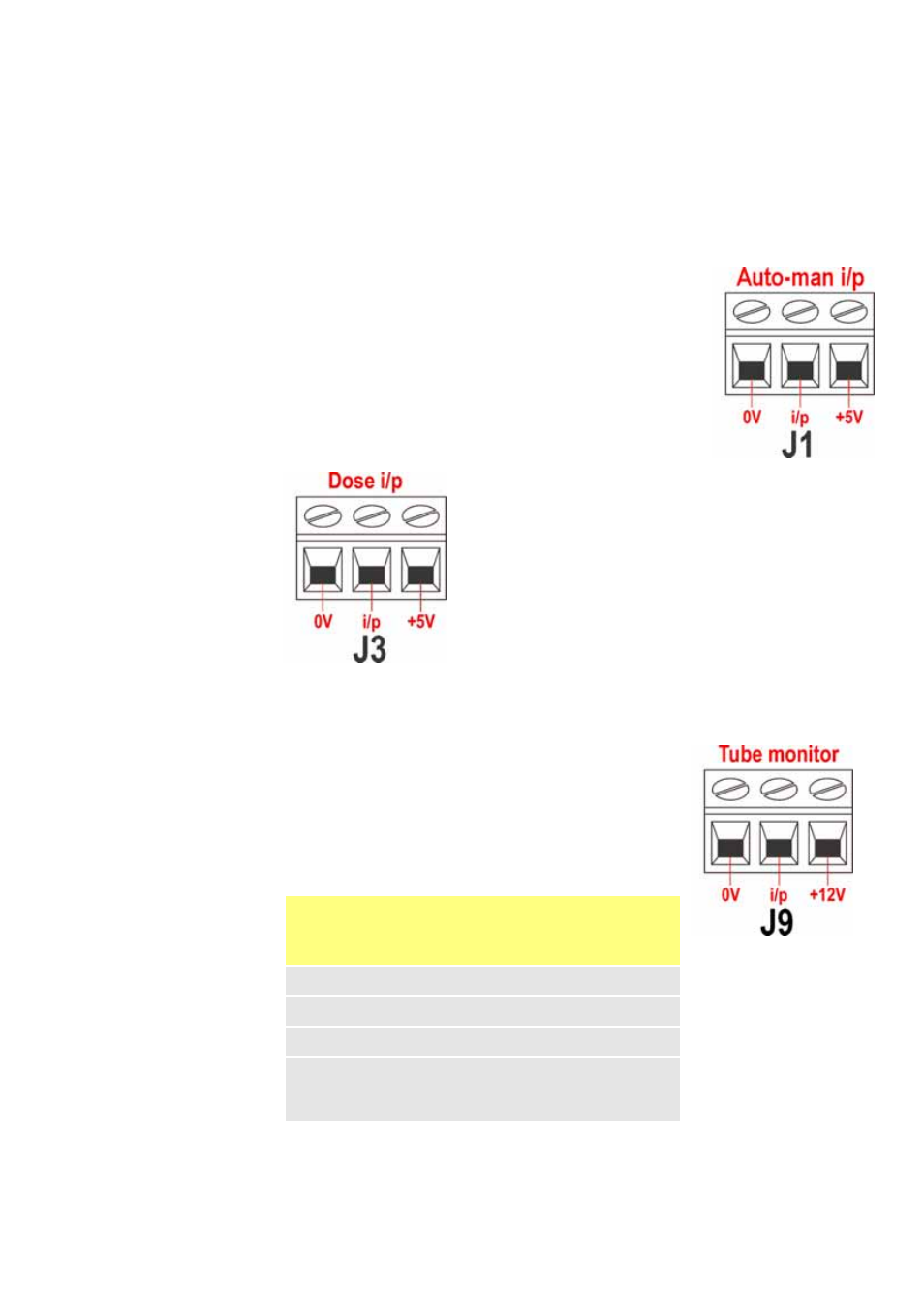

20.8 Input di commutazione
automatica/manuale

Collegare un interruttore a distanza tra il terminale a +5 V e
il terminale i/p

del connettore autom./man. (J1).

Interruttore chiuso per il comando automatico, interruttore
aperto per il comando manuale. In alternativa, si può
applicare un input logico al terminale i/p del connettore i/p
autom./man., con collegamento a terra sul terminale a 0 V.
Input alto per comando automatico, input basso per
comando manuale.

20.9 Input MemoDose

Collegare un interruttore a contatto momentaneo, come
un interruttore a pedale o manuale, collegandolo tra il
terminale a 5 V e il terminale i/p del connettore i/p della
dose (J3). Chiudere l'interruttore per iniziare una dose.
Questo input viene adattato dal software e funziona in un
modo simile a quello degli altri input a distanza, come con
l'input logico da 5-24 V come indicato sopra, usando il
terminale i/p e il terminale a 0 V. Nota: questo input
viene adattato dal software in modo che il segnale possa
essere momentaneo o mantenuto durante la dose. Se
mantenuto, il segnale deve essere rimosso prima della
dose successiva.

20.10 Input di rilevamento perdite

Collegare un dispositivo di rilevamento perdite a distanza
tra il terminale a +12 V e il terminale i/p del connettore
del sistema di monitoraggio tubi (J9). Il circuito chiuso
indica una perdita. In alternativa, applicare un input logico
al terminale i/p, collegando a terra il terminale a 0 V. Un
input alto indica una perdita. Collegare il cavo di un
sistema di monitoraggio tubi Watson-Marlow per il
rilevamento delle perdite come segue.

Nota: utilizzare solo sistemi di monitoraggio tubi Watson-Marlow serie 620.

Colore del filo
del sistema di
monitoraggio tubi

Modulo 620N

Blu

Terminale 0 V J9

Giallo

Terminale i/p J9

Rosso

Terminale +12 V J9

Se necessario, far terminare la schermatura nel
modulo 620N con una guarnizione EMC a 360°.
Vedere 20.2 Cablaggio.
