Manuale per l'utente delle pompe Watson-Marlow 620UN, 620U, 620SN, 620S 78
La procedura di installazione del rilevatore perdite è inclusa nel kit del
rilevatore perdite.
In caso di dubbi in merito a un'installazione, rivolgersi all'ufficio di assistenza
tecnica locale.
26.5 Funzionamento generale
620RE, 620RE4 e 620R
Apertura della protezione della testina
Sbloccare la protezione usando una chiave brugola da 5 mm o un cacciavite.
Aprire al massimo la protezione. In questo modo, viene creato il massimo
spazio possibile tra gli attacchi dei tubi e la protezione in modo da agevolare la
rimozione dei tubi.

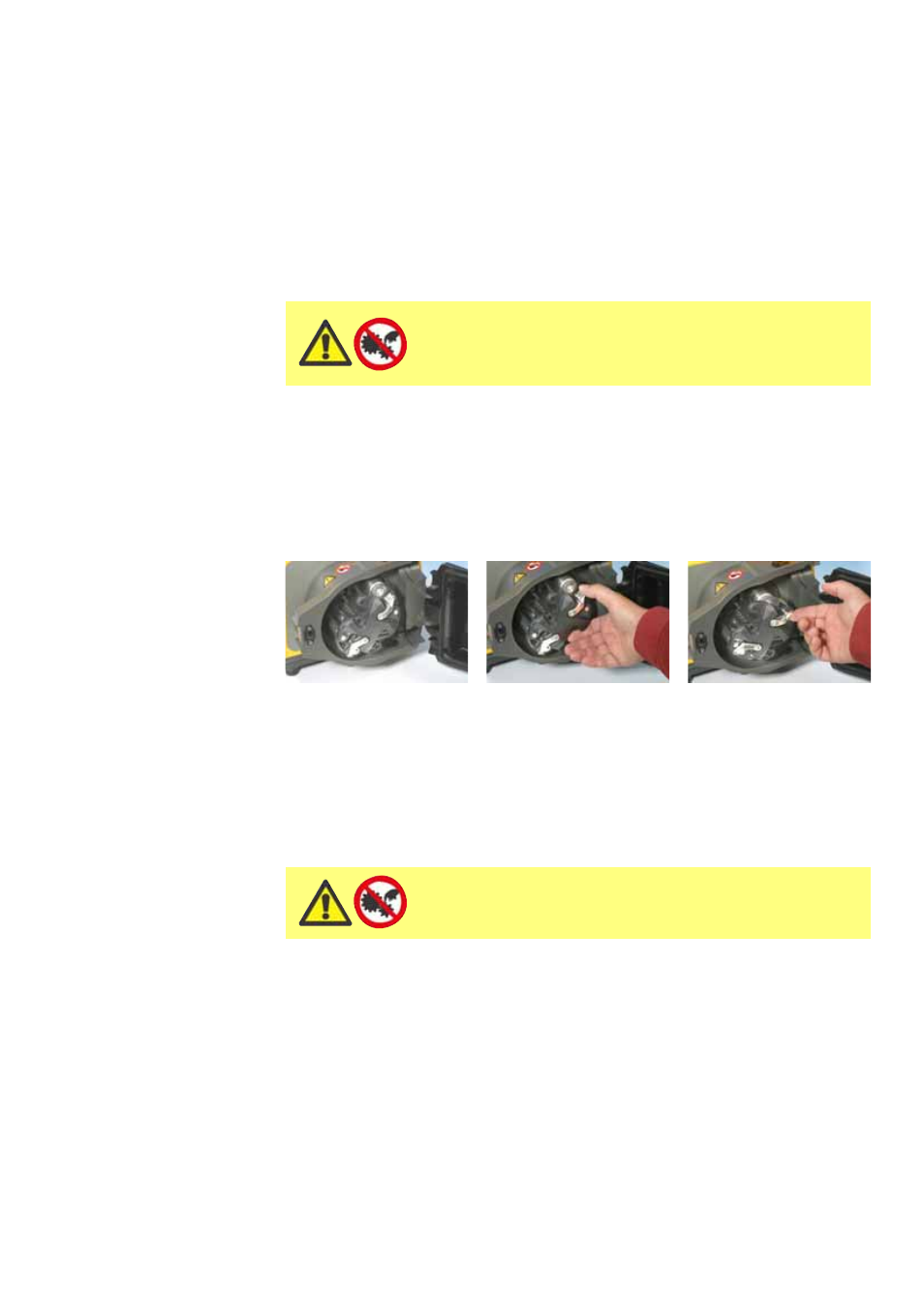

Innesto/disinnesto dei rulli
La corsa delle leve di rilascio dei rulli è illustrata nelle immagini 2 e 3, riportate
qui sopra. Non cercare di forzare le leve oltre la loro corsa normale per non
danneggiare il rotore.
Per innestare i rulli, far scattare le leve di rilascio in senso antiorario
assicurandosi che i rulli si blocchino contro la tubazione. Per disinnestare i rulli,
far scattare le leve di rilascio in senso orario rispetto alla relativa posizione
disinnestata. Per gli elementi tubo ad alta pressione o per le testine a quattro
rulli, è possibile usare una chiave brugola da 5 mm per agevolare l'azione delle
leve di rilascio per l'innesto/disinnesto dei rulli.
Controlli precaricamento
Prima di caricare il tubo, verificare che tutti i rulli ruotino liberamente, che gli
attacchi del tubo e le scanalature di posizionamento siano puliti e che, se usato,
il tubo dello scarico controllato non sia ostruito.
Chiusura della protezione della testina e avviamento
Assicurarsi che la guarnizione della protezione sia pulita; sostituirla, se
necessario.
Assicurarsi che i rulli siano innestati e bloccati contro la tubazione.
Chiudere la protezione e premerla contro il corpo testina fino a innestare il fermo.
Collegare un tubo adeguato alla testina usando gli appositi connettori
dell'elemento tubo. Vedi qui di seguito.
Tenere lontane le dita dai rulli e dalla superficie
anteriore del mozzo del rotore quando si usano
le leve di rilascio dei rulli.
Isolare sempre la pompa dall'alimentazione
elettrica prima di aprire la protezione o di
effettuare qualsiasi intervento di
posizionamento, smontaggio o manutenzione.
