21.8 Input di rilevamento perdite

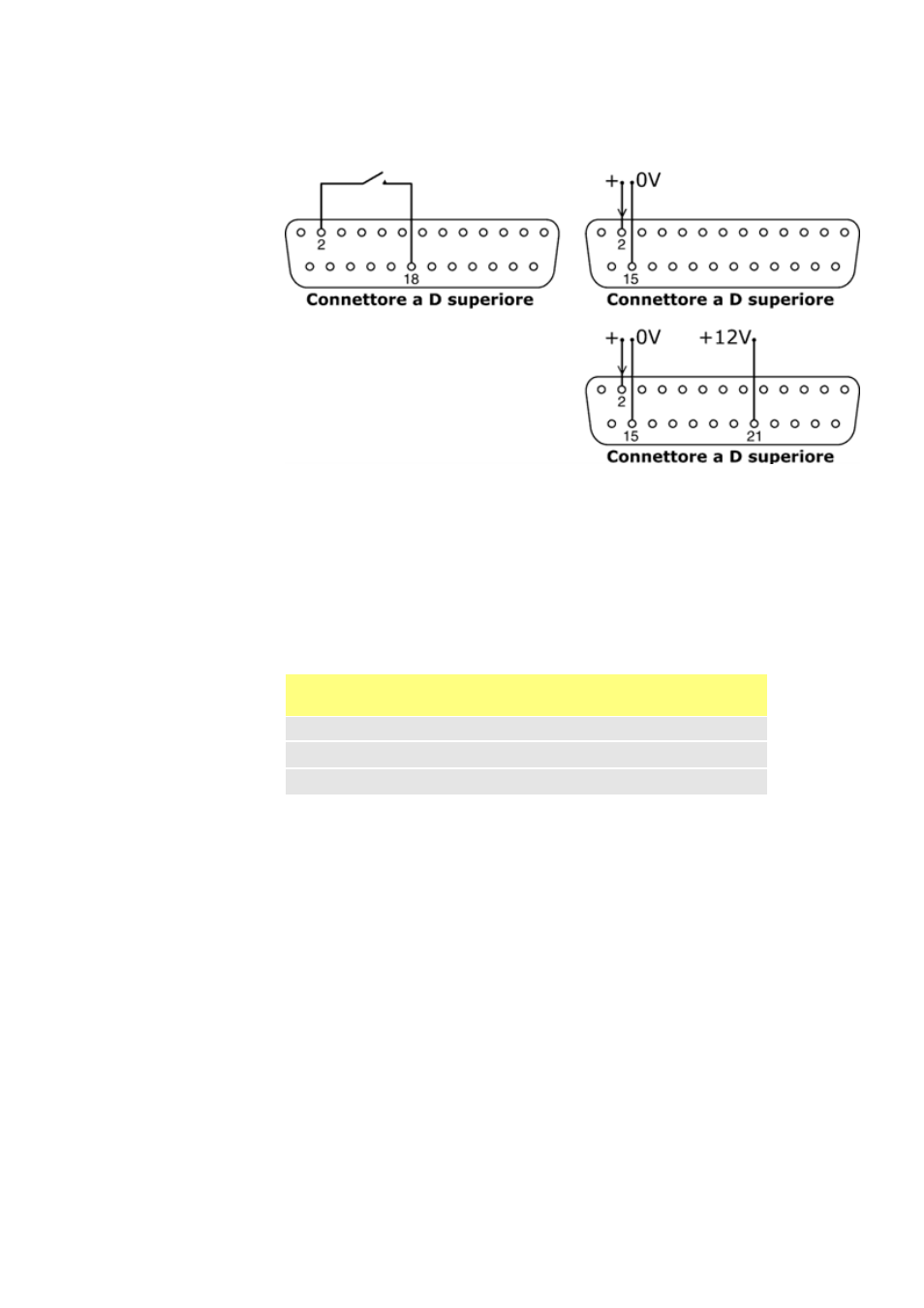

Collegare un dispositivo di rilevamento perdite a distanza tra i pin 2 e 18 del
connettore a D superiore. Il circuito chiuso indica una perdita. Alternativamente, si
può applicare un input logico al pin 2 del connettore a D superiore, con collegamento
a terra sul pin 15. Un input alto indica una perdita. Collegare un rilevatore di perdite
Watson-Marlow nello stesso modo, prelevando 12 V per alimentarlo dal pin 21 del
connettore a D superiore.
Collegare il cavo di un sistema di monitoraggio tubi Watson-Marlow per il rilevamento
delle perdite come segue.
Nota: usare solo sistemi di monitoraggio tubi Watson-Marlow serie 620.
Colore del filo del sistema
di monitoraggio tubi Numero pin connettore
a D superiore
Blu 15
Giallo 2
Rosso 21
