Manuale per l'utente delle pompe Watson-Marlow 620UN, 620U, 620SN, 620S 63
21.2 Velocità: output analogico

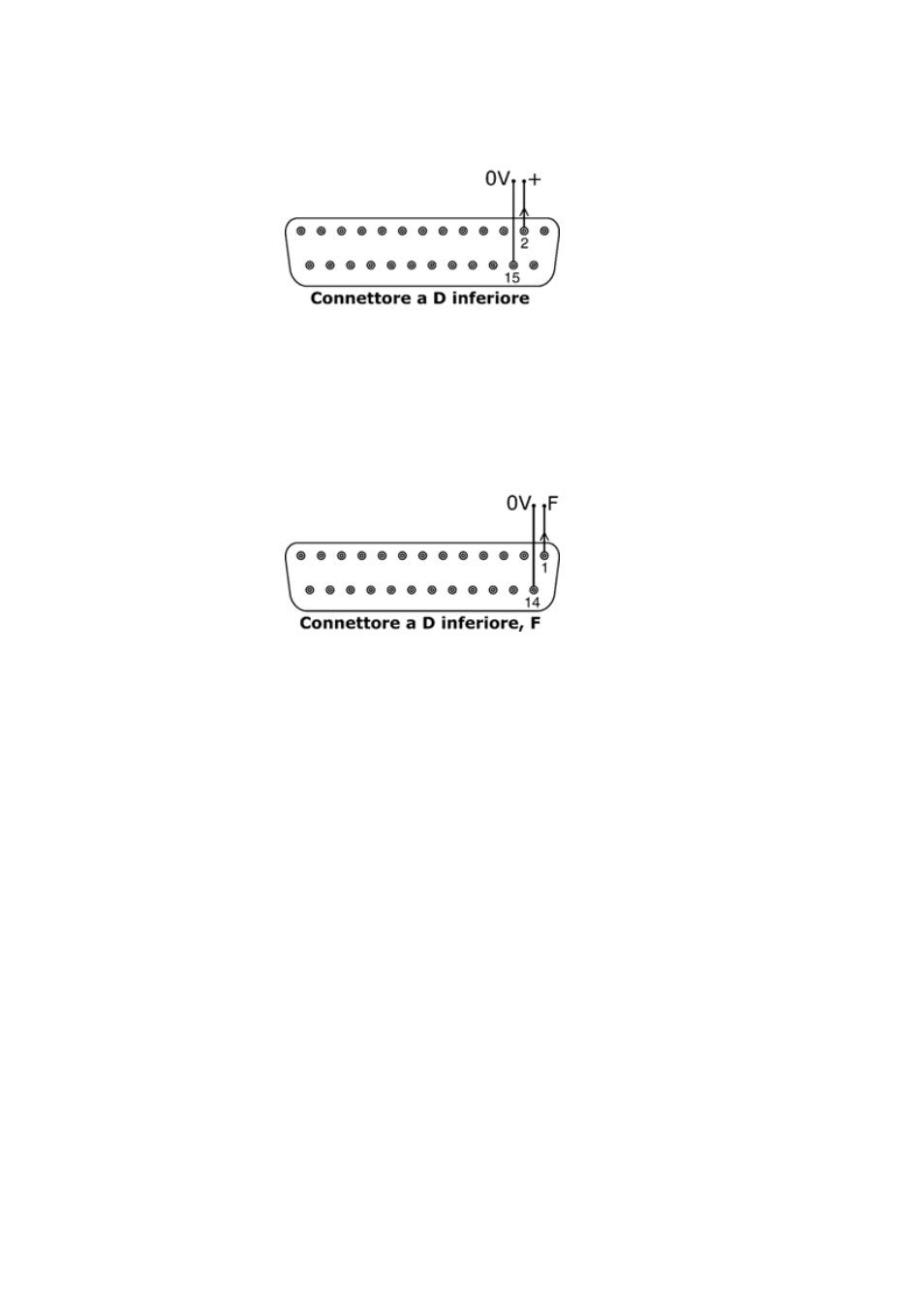

Un segnale di output analogico è disponibile come segnale compreso fra 0 e 10 V sul
pin 2 del connettore a D inferiore. Collegamento a massa sul pin 15. La tensione è fissa
e direttamente proporzionale alla velocità di rotazione della testina. 0 V = velocità
nulla; 10 V = velocità massima.
21.3 Output frequenza tachimetro
Un segnale di uscita frequenza tachimetro è disponibile sul pin 1 del connettore a
D inferiore. Collegamento a massa sul pin 14. Il segnale fornisce un impulso a onda
quadra di +5 V, massimo 0,5 mA, la cui frequenza è direttamente proporzionale alla
velocità di rotazione della testina della pompa. Esso fornisce 5,717 Hz/giri/min,
343 impulsi per ogni giro dell'albero di uscita. La sequenza di impulsi proveniente
dalla pompa può essere usato per calcolare la velocità di rotazione o per determinare
il numero di giri della testina. Questo output ha la forza necessaria per gestire la
pompa fino a una distanza di 3 m. Cavi più lunghi necessitano di un'amplificazione
del segnale.
