20.3 Velocità: input analogico
È possibile comandare a distanza la velocità della pompa con
uno dei seguenti metodi: tramite un segnale analogico di
tensione compreso fra 0 e 10 V o tra 1 e 5 V, tramite un
segnale analogico di corrente compreso fra 4 e 20 mA
oppure tramite un potenziometro a distanza usando
l'alimentazione a 10 V su J7.

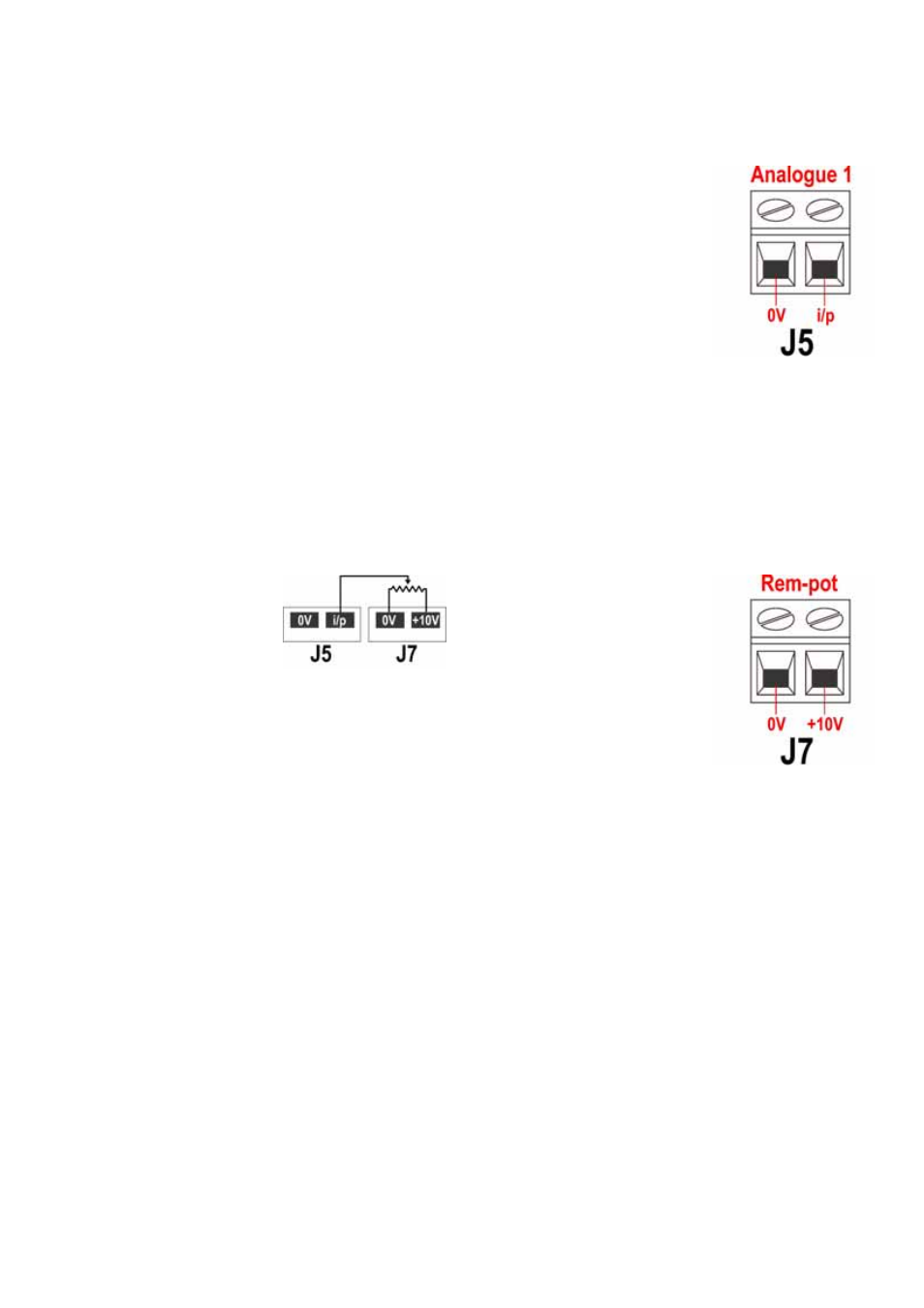

Il segnale analogico di processo deve essere applicato al
terminale i/p del connettore Analogico 1 (J5). Il collegamento
a terra va sul terminale a 0 V dello stesso connettore. La
pompa fornisce una portata crescente alla ricezione di un
segnale di comando in aumento (risposta non invertita) o
una portata crescente alla ricezione di un segnale di
comando in diminuzione (risposta invertita). Vedere 16.2
Analogico nel menu Imposta.
Impedenza del circuito 4-20 mA: 250
Ω.
Per la modalità a tensione, è possibile usare una fonte di alimentazione stabile e
affidabile con un voltmetro a c.c. Impedenza del circuito: 22 k
Ω.
L'inversione della risposta si imposta nel software. Non invertire la polarità dei
terminali.
Un potenziometro a distanza con
un valore nominale compreso tra
1 k e 2 k con una potenza minima
di 0,25 W dovrà essere collegato
tra i terminali del connettore del
potenziometro a distanza (J7) e il
terminale i/p
del connettore
Analogico 1 (J5). Quando si usa un potenziometro a distanza,
non applicare un segnale di input di comando a tensione o a
corrente contemporaneamente. Il segnale di comando
velocità necessiterà di una taratura rispetto alle impostazioni
minima e massima del potenziometro. Questa operazione
viene effettuata tramite il software. Vedere 16.1 Trim nella
sezione Impostazione.
Quando si usa un potenziometro a distanza, è importante impostare l'input analogico
su tensione nel menu Imposta. In caso contrario, la tensione di riferimento
proveniente dal connettore del potenziometro a distanza verrà sovraccaricata e non
fornirà una tensione completa di 5 V o 10 V.
