Applicare il segnale di comando processo massimo. Mentre viene applicato il
segnale, premere ENTER per registrare il segnale come punto di taratura.
Applicare il 50% del segnale massimo di comando del processo.
Mentre viene applicato il segnale, premere ENTER per registrare il segnale
come punto di taratura.
In caso di errore, premere STOP in qualsiasi punto della sequenza per
visualizzare la schermata precedente.
Quando si preme il tasto ENTER per l'ultima volta la pompa visualizza una
schermata di conferma e poi di nuovo la schermata dalla quale si era entrati
nella sequenza di regolazione: il menu Imposta o il menu di impostazioni
Analogico.
La pompa calcola le risposte lineari da basso a intermedio e da intermedio ad alto
e registra i risultati come grafico di taratura dell'input analogico.
Se due o più dei tre segnali sono uguali, viene visualizzata una schermata di
avvertenza prima della schermata di conferma e il Trim viene ignorato.
Nota: applicando il segnale di comando massimo del processo quando è richiesto
quello minimo e viceversa, è possibile impostare risposte invertite.
Nota: ripristinando i valori predefiniti, vengono annullati i valori di taratura del Trim.
16.2 Analogico
Se la pompa è comandata a distanza, rileva un segnale analogico dal sistema di
comando a distanza dell'utente fino al terminale i/p del connettore Analogico 1 sulla
parte posteriore della pompa, entro l'intervallo 4-20 mA, 0-10 V o 1-5 V. L'opzione
Analogico nel menu Imposta consente all'utente di configurare la pompa in modo
da poter funzionare con il sistema di comando a distanza.
Se la pompa è comandata a distanza, rileva un segnale analogico dal sistema di
controllo a distanza dell'utente al pin 4 del connettore a D inferiore sulla parte
posteriore della pompa entro gli intervalli 4-20 mA, 0-10 V o 1-5 V. L'opzione
Analogico nel menu Imposta consente all'utente di configurare la pompa in modo
da poter funzionare con il sistema di comando a distanza.

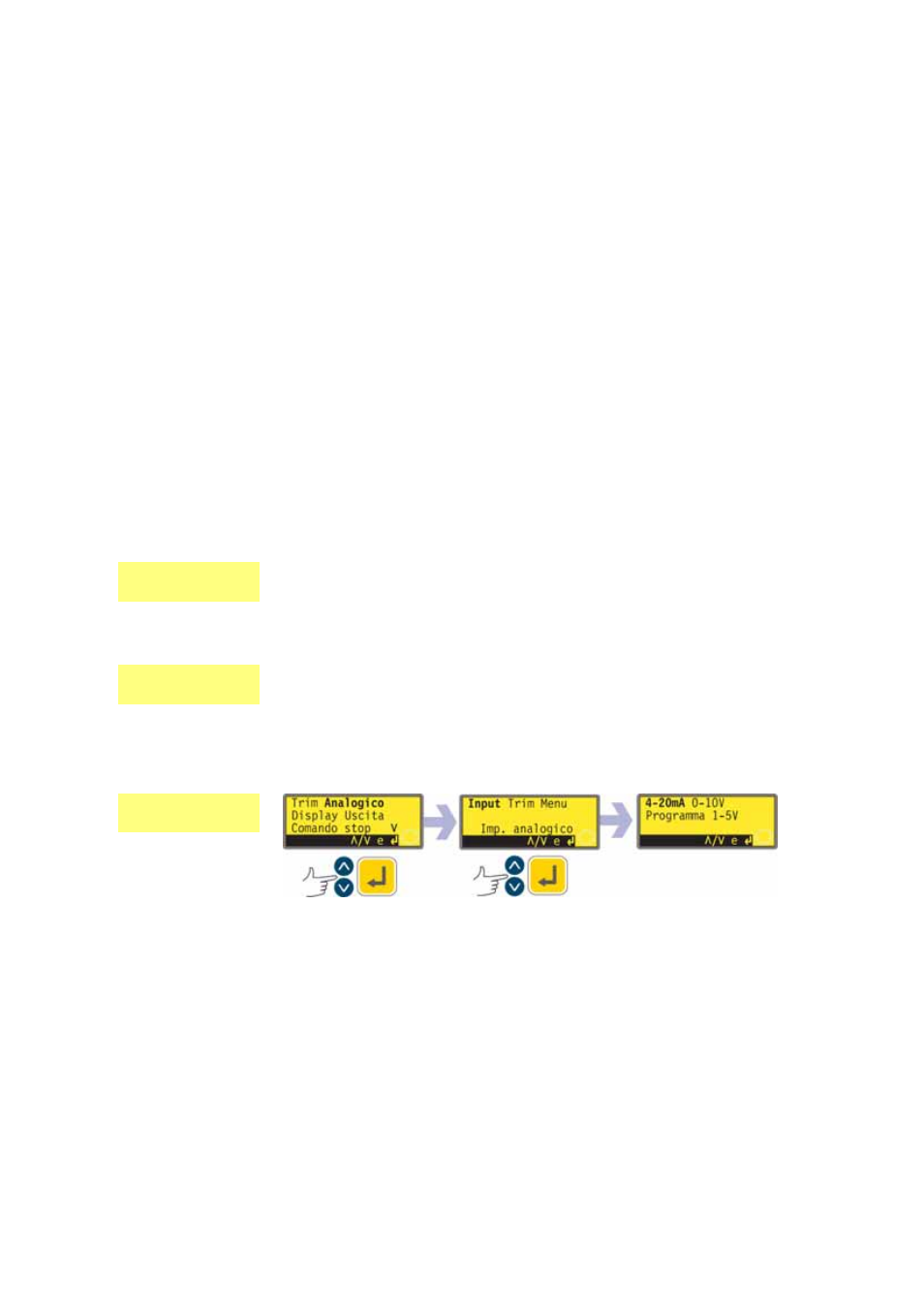

Selezionare Analogico dal menu Imposta usando i tasti SU o GIÙ, quindi
premere ENTER per confermare la selezione.
Vengono visualizzate tre opzioni: Input, Trim e Menu.
Input consente all'utente di indicare alla pompa il tipo di segnale che applicherà
oppure di scegliere l'opzione del programma. Se seleziona Programma dal menu
successivo, l'utente può scegliere il tipo di input e indicare alla pompa le velocità alle
quali funzionare alla ricezione di un segnale di comando di processo basso o alto.
Vedere 16.2.1 Input 1: velocità.
Trim visualizza il menu di regolazione Trim sopra descritto. Vedere 16.1 Trim.
Menu riporta l'utente alla prima sezione del menu Imposta. Vedere 16 Impostazione.
UN, U
U
UN, U
