Watson-Marlow 620UN/620U - Manuale (Pagina 48)

Manuale per l'utente delle pompe Watson-Marlow 620UN, 620U, 620SN, 620S 48
Posizionare un recipiente di misurazione idoneo sotto il tubo di erogazione della
pompa.
Premere START. La pompa entra in funzione e il fluido viene pompato nel
recipiente. Il volume pompato non è importante, ma maggiore è il volume e più
preciso sarà il calcolo della portata in relazione ai giri. Suggeriamo di far
funzionare la testina per almeno 10 giri in condizioni normali e almeno
20 quando si usa un tubo di pompaggio di diametro piccolo.
Una volta erogato il volume di fluido desiderato, è necessario fermare la pompa e
visualizzare la schermata Dose di calibrazione. Questo è possibile in diversi modi.
1 Premere due volte il tasto STOP nel giro di mezzo secondo. La pompa si ferma
e visualizza immediatamente la schermata MemoDose/Taratura. Usare i tasti SU
o GIÙ per selezionare Dose di calibrazione. Premere ENTER per confermare.
OPPURE...
2 Premere il tasto STOP una volta. La pompa si ferma. Questo può rendere
più semplice assicurare che la quantità di fluido erogata sia sufficientemente
precisa. Premere poi due volte il tasto STOP entro mezzo secondo. La
pompa visualizza la schermata MemoDose/Taratura. Usare i tasti SU o GIÙ
per selezionare Dose di calibrazione. Premere ENTER per confermare.
OPPURE...
3 620UN, 620U Premere il tasto STOP. La pompa si ferma. Premere il tasto
MENU. Usare i tasti SU o GIÙ per selezionare MemoDose. Premere ENTER
per confermare. La pompa visualizza la schermata MemoDose/Taratura.
Usare i tasti SU o GIÙ per selezionare Dose di calibrazione. Premere
ENTER per confermare.
OPPURE...
4 620SN, 620S Premere il tasto MemoDose. La pompa visualizza la
schermata MemoDose/Taratura. Usare i tasti SU o GIÙ per selezionare
Dose di calibrazione. Premere ENTER per confermare.
Misurare il volume di fluido pompato. Prendere nota del volume.
La pompa ha registrato il numero di giri della testina necessario per pompare il
volume di fluido misurato.

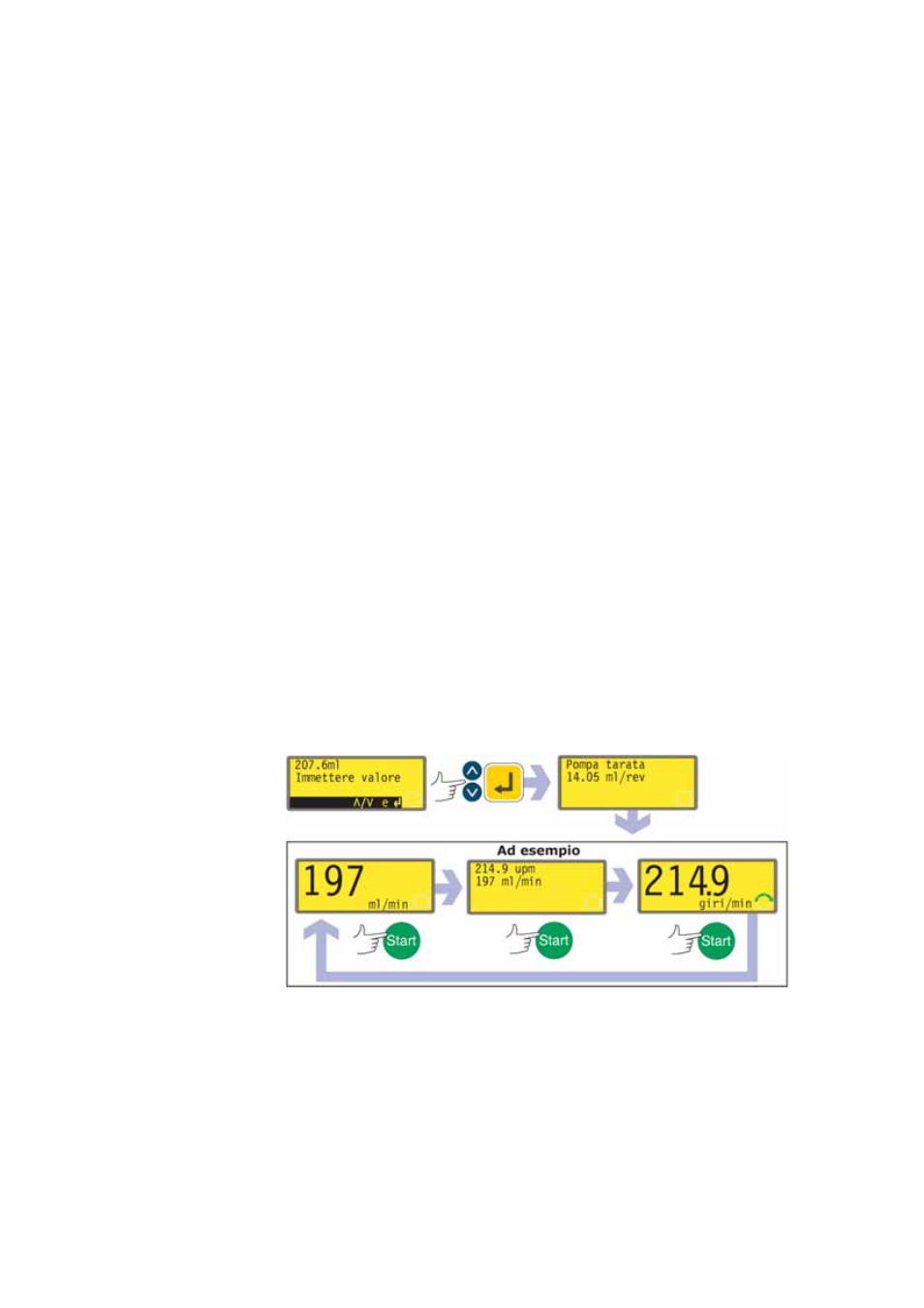

Viene visualizzata la schermata della dose di calibrazione. Questa mostra un
numero di quattro cifre che rappresenta i millilitri e visualizza la seguente
istruzione: "Immettere il valore della dose". Il numero visualizzato è il numero
che era stato immesso in occasione della precedente taratura della pompa
(oppure il valore predefinito).
Usare i tasti SU e GIÙ per immettere il volume misurato del fluido pompato.
Premere ENTER per confermare.
La pompa calcola il volume del fluido pompato per ogni giro della testina. Il
valore ottenuto da questo calcolo viene memorizzato per essere usato nei
display della modalità manuale.
La pompa visualizza una schermata di conferma per quattro secondi, quindi
riporta l'utente alla schermata principale della modalità manuale, con
visualizzati i millilitri al minuto.
La pompa può ora visualizzare i millilitri al minuto, i giri al minuto o entrambi i
valori. Premere il tasto START mentre la pompa è in funzione per alternare tra
le tre opzioni del display.
