Manuale per l'utente delle pompe Watson-Marlow 620UN, 620U, 620SN, 620S 34
16.2.1 Input 1: velocità
Selezionare Input usando i tasti SU o GIÙ e premere ENTER per confermare
la selezione.
Vengono offerte altre tre possibilità di scelta: 4-20 mA, 0-10 V e 1-5 V. Usare
i tasti SU o GIÙ per effettuare una selezione, quindi premere ENTER per
confermarla.
La pompa configura l'hardware e i dati di risposta impostati in fabbrica
e visualizza brevemente una schermata di conferma. L'utente viene riportato

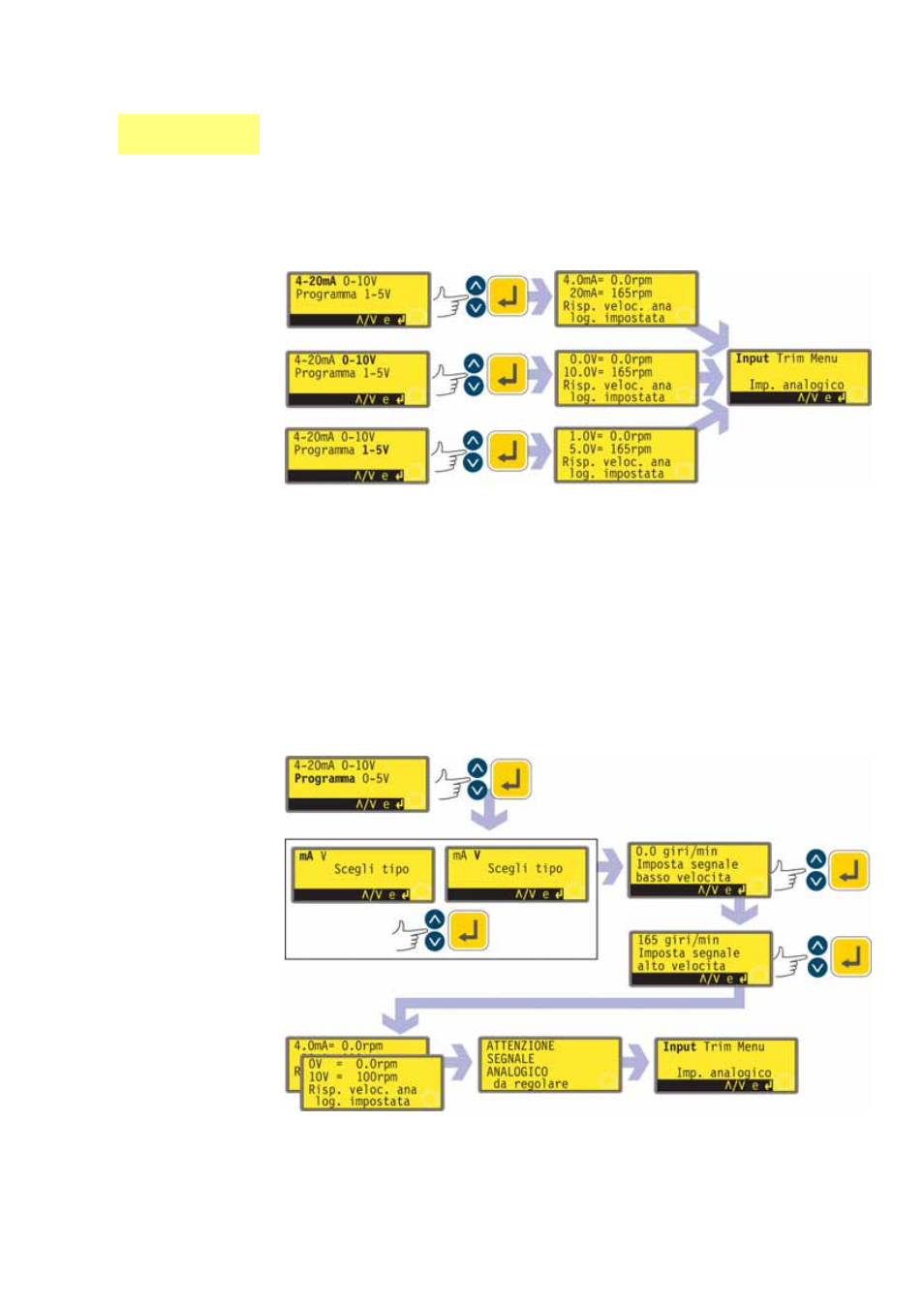

al display di impostazioni Analogico. Sono qui riportate delle figure
esemplificative.
Alternativamente, è possibile selezionare Programma per configurare la
pompa in modo che risponda in maniera programmata dall'utente a qualsiasi
intervallo dei segnali di processo, entro i valori 4-20 mA, 0-10 V o 1-5 V.
Programma
Selezionare Programma usando i tasti SU o GIÙ, quindi premere ENTER
per confermare la selezione.
Vengono visualizzate due opzioni: mA e V (0-10 V). Usare i tasti SU o GIÙ
per effettuare una selezione, quindi premere ENTER per confermarla.
La pompa visualizza una schermata che consente di impostare la velocità per
l'input di segnale basso (4 mA o 0 V). Usare i tasti SU e GIÙ per scorrere il
display fino alla velocità desiderata, quindi premere ENTER per confermare la
selezione.
