Manuale per l'utente delle pompe Watson-Marlow 620UN, 620U, 620SN, 620S 61
21 Cablaggio del comando
automatico senza modulo 620N

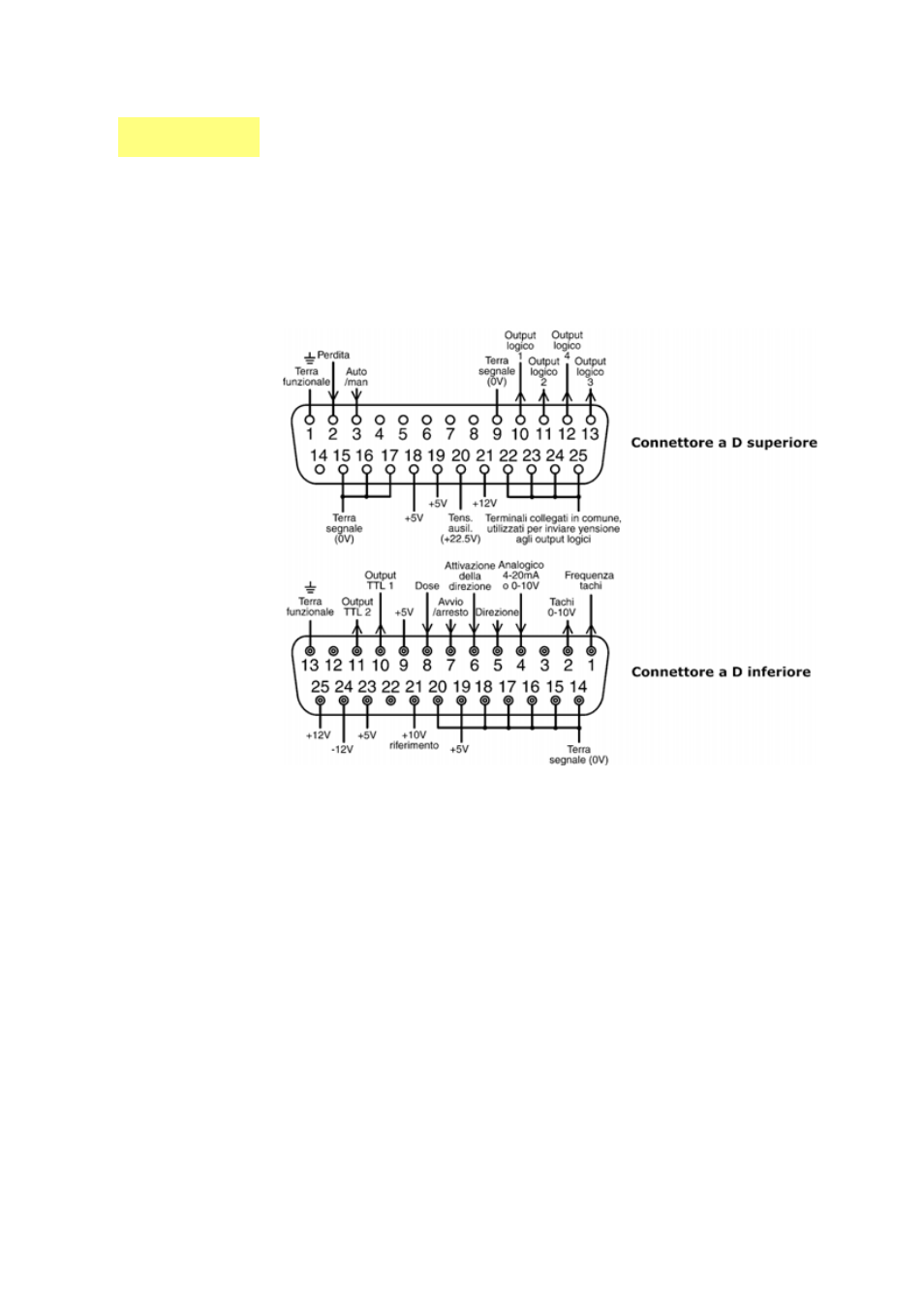

Il collegamento della pompa ad altri dispositivi avviene tramite tre connettori
a D sulla parte posteriore della pompa. Vi sono due connettori a D a 25 vie. Quello
superiore è maschio, quello inferiore è femmina. I corrispondenti connettori maschio
e femmina, schermati ai fini della compatibilità con le emissioni elettromagnetiche,
devono essere saldati in modo tradizionale a cavi di comando schermati.
Cavo di comando consigliato: a 7 fili di 0,2 mm di diametro (24 AWG), schermato,
circolare, contenente un massimo di 25 conduttori. Lo schermo del cavo deve essere
collegato a terra tramite il pin di messa a terra funzionale sul connettore a D (pin 1 sul
connettore superiore maschio a 25 vie, pin 13 sul connettore a D inferiore femmina
a 25 vie) oppure tramite la parte metallica della presa o della spina.
La pompa soddisfa tutti i requisiti di compatibilità con le emissioni elettromagnetiche
con cavi di lunghezza massima di 25 m del tipo specificato in precedenza. Oltre
a questa distanza, è responsabilità dell'utente garantire che il funzionamento della
pompa sia sicuro e affidabile con il comando a distanza e con quello automatico.
Non fissare insieme con fascette i cavi di comando e dell'alimentazione di rete.
I cavi a 0 V di questa pompa sono isolati dalla terra tramite trasformatore di rete
(messa a terra fluttuante). Può essere collegata a interfacce a 0 V isolate o a 0 V
collegate a terra. Gli output 1 e 2 TTL (transistor-transistor logic) usati qui sono
composti di due stati: nominalmente 0 V e 5 V, ma in pratica <0,4 V (<16 mA) e
2,4-5 V (<0,4 mA). Non sono adatti per azionare relè. Se è necessario azionare un
relè tramite il segnale TTL, procedere come descritto successivamente nella sezione
Output logici 1-4.
