Manuale per l'utente delle pompe Watson-Marlow 620UN, 620U, 620SN, 620S 67
21.9 Output di stato della pompa
21.9.1 Output logico 1

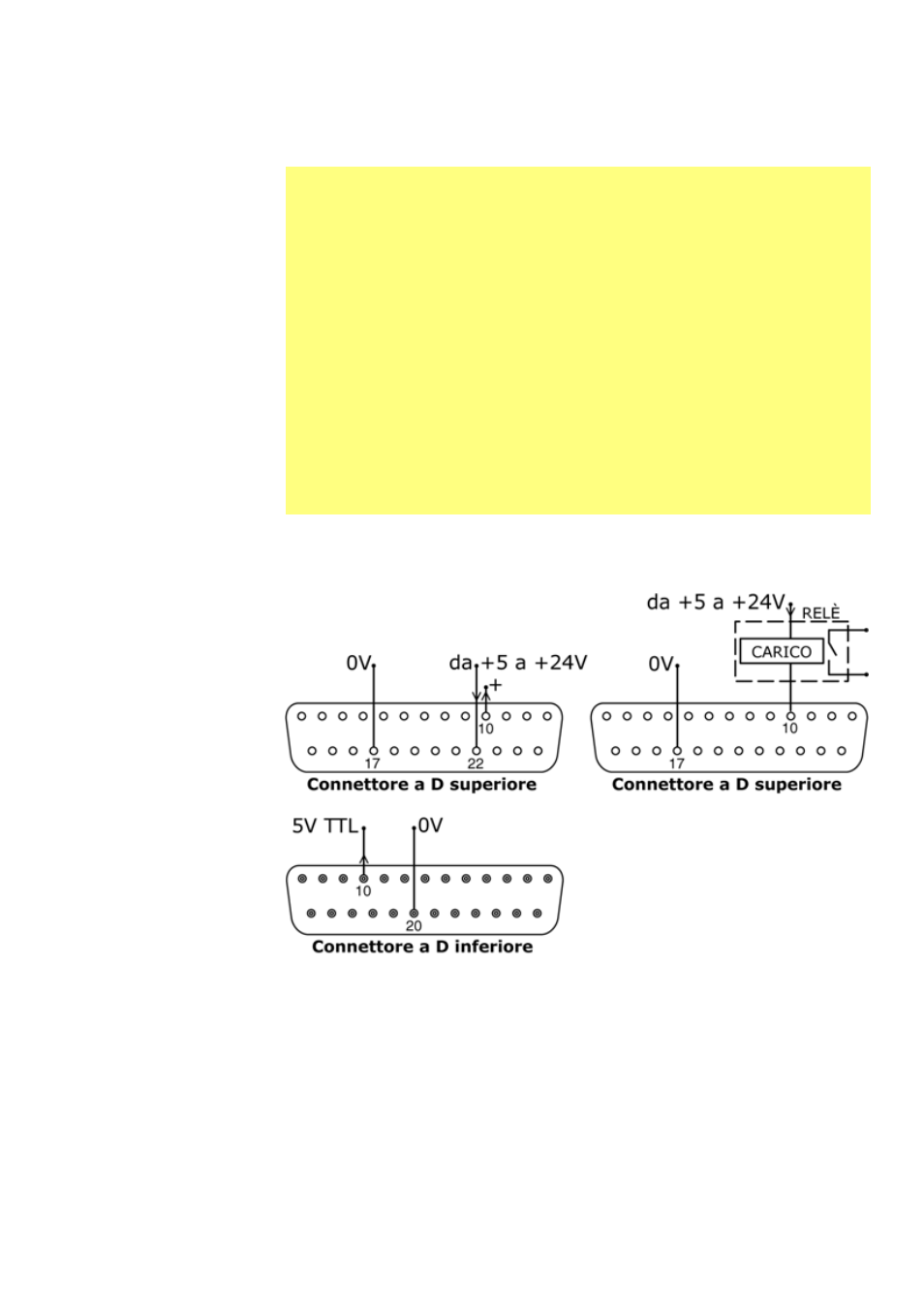

L'output 1 viene derivato dal pin 10 del connettore a D superiore, a seconda dello
stato logico della funzione assegnata all'output 1. Alternativamente, un carico come
la bobina di un relè può essere collegato al pin 10, con collegamento a terra sul pin 17.
La corrente passerà nel circuito a seconda dello stato logico della funzione assegnata
all'output 1. Non collegare nessun dispositivo che richieda più di 50 mA.
Inoltre, l'output 1 è disponibile come segnale logico a 5 V TTL sul pin 10 del connettore
a D inferiore. Cambia stato a seconda dello stato logico della funzione assegnata
all'output 1. Non collegare nessun dispositivo che richieda un carico superiore a 1 TTL.
Per impostazione predefinita, l'output 1 è configurato per indicare lo stato
Funzionamento/Arresto. Vedere 12 Accensione della pompa per la prima volta.
Importante: output di stato della pompa
Tutti e quattro gli output possono essere configurati nel software per
produrre una serie di parametri (vedere 16.4 Output nella sezione
Impostazione).
Gli output 1 e 2 sono disponibili simultaneamente dai connettori
a D superiore e inferiore. Gli output dal connettore a D inferiore
funzionano solo come segnali TTL a 5 V.
Tutti e quattro gli output disponibili dal connettore a D superiore sono
a collettore aperto.
Applicando una tensione positiva fino a un massimo di 24 V al pin 22 del
connettore a D superiore, tutti gli output di questa spina sono a quella
tensione: il pin 22 è collegato in comune con i pin 23, 24 e 25. Fare
attenzione ad assicurare che la tensione di alimentazione sia in grado di
azionare tutti i carichi applicati a tutti gli output usati. Importante: Il
carico totale dei quattro output logici non deve superare i 50 mA.
