Manuale per l'utente delle pompe Watson-Marlow 620UN, 620U, 620SN, 620S 69

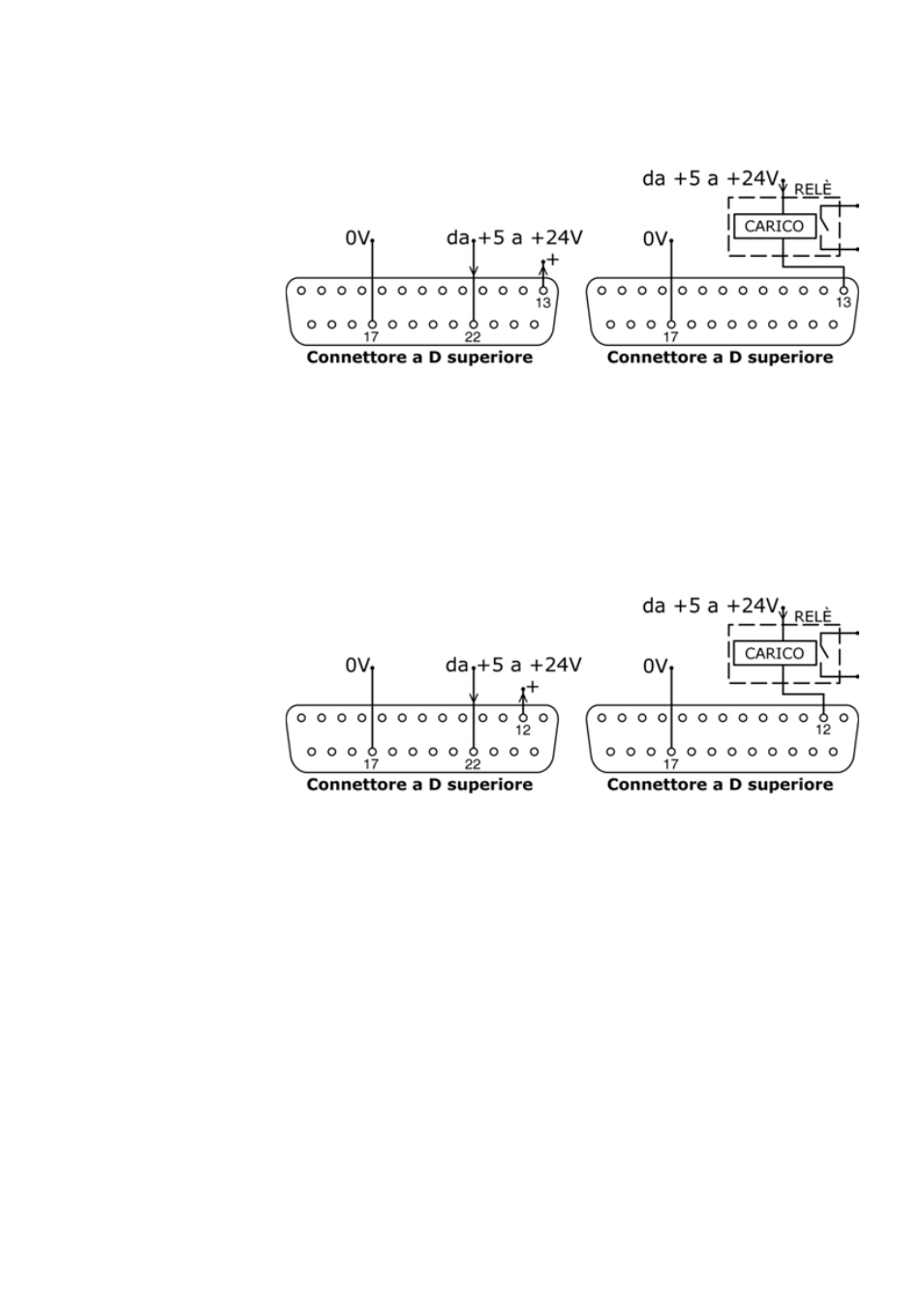

21.9.3 Output logico 3
L'output 3 viene derivato dal pin 13 del connettore a D superiore, a seconda dello
stato logico della funzione assegnata all'output 3. Alternativamente, un carico come
la bobina di un relè può essere collegato al pin 13, con collegamento a terra sul pin 17.
La corrente passerà nel circuito a seconda dello stato logico della funzione assegnata
all'output 3. Non collegare nessun dispositivo che richieda più di 50 mA.
Per impostazione predefinita, l'output 3 è configurato per indicare lo stato Auto/Man.
Vedere 12 Accensione della pompa per la prima volta.
21.9.4 Output logico 4
L'output 4 viene derivato dal pin 12 del connettore a D superiore, a seconda dello
stato logico della funzione assegnata all'output 4. Alternativamente, un carico come
la bobina di un relè può essere collegato al pin 12, con collegamento a terra sul
pin 17. La corrente passerà nel circuito a seconda dello stato logico della funzione
assegnata all'output 4. Non collegare nessun dispositivo che richieda più di 50 mA.
Per impostazione predefinita, l'output 4 è configurato in modo da indicare lo stato di
allarme generale. Vedere 12 Accensione della pompa per la prima volta.
