Manuale per l'utente delle pompe Watson-Marlow 620UN, 620U, 620SN, 620S 59
20.11 Output 1, 2, 3, 4

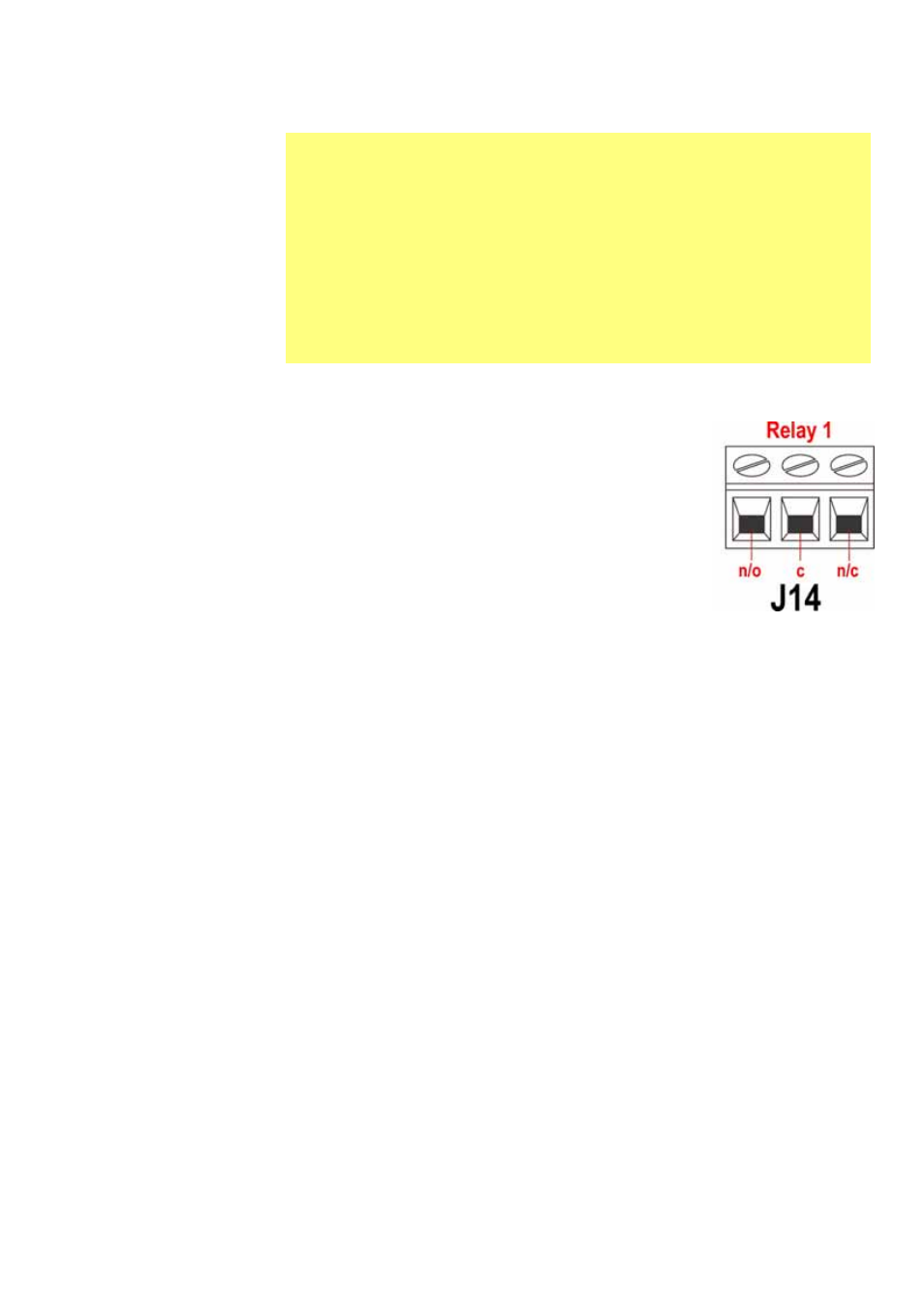

Nota: qui è illustrato il relè 1 (J14). I relè 2, 3 e 4 (J15, J16
e J17) funzionano in modo identico.
Collegare il dispositivo di output al terminale c (comune) del
connettore del relè scelto e il terminale n/c oppure il
terminale n/o (normalmente chiuso o normalmente aperto)
secondo necessità. Configurare il software della pompa di
conseguenza. Vedere 16.4 Output.
Per impostazione predefinita, il relè 1 è configurato per
indicare lo stato di funzionamento/arresto, il relè 2 è
configurato per indicare lo stato della direzione, il relè 3 è
configurato per indicare lo stato automatico/manuale e il relè 4 è configurato per
indicare lo stato di allarme generale. Vedere 12 Accensione della pompa per la prima
volta.
20.12 Tensioni di alimentazione
Una tensione appropriata è disponibile dove necessario su ogni connettore. Inoltre,
è possibile prelevare l'alimentazione dal connettore di alimentazione di riserva (J12).
Nella tabella riportata di seguito, "Carico max" indica il carico totale massimo su ogni
alimentazione senza tener conto del numero delle connessioni.
Importante: output di stato della pompa
Gli output 1-4 sono disponibili come contatti di relè di commutazione
monopolari: relè 1, 2, 3 e 4. Collegare ai contatti normalmente aperti
o normalmente chiusi del relè in base alle necessità e configurare
opportunamente il software della pompa. Vedere 16.4 Output.
Nota: la tensione massima sui contatti dei relè di questa pompa è di
30 V c.c. (carico massimo 30 W).
Nota: adatto anche per bassa tensione: ovvero, 1 mA a 5 V c.c.
minimo.
