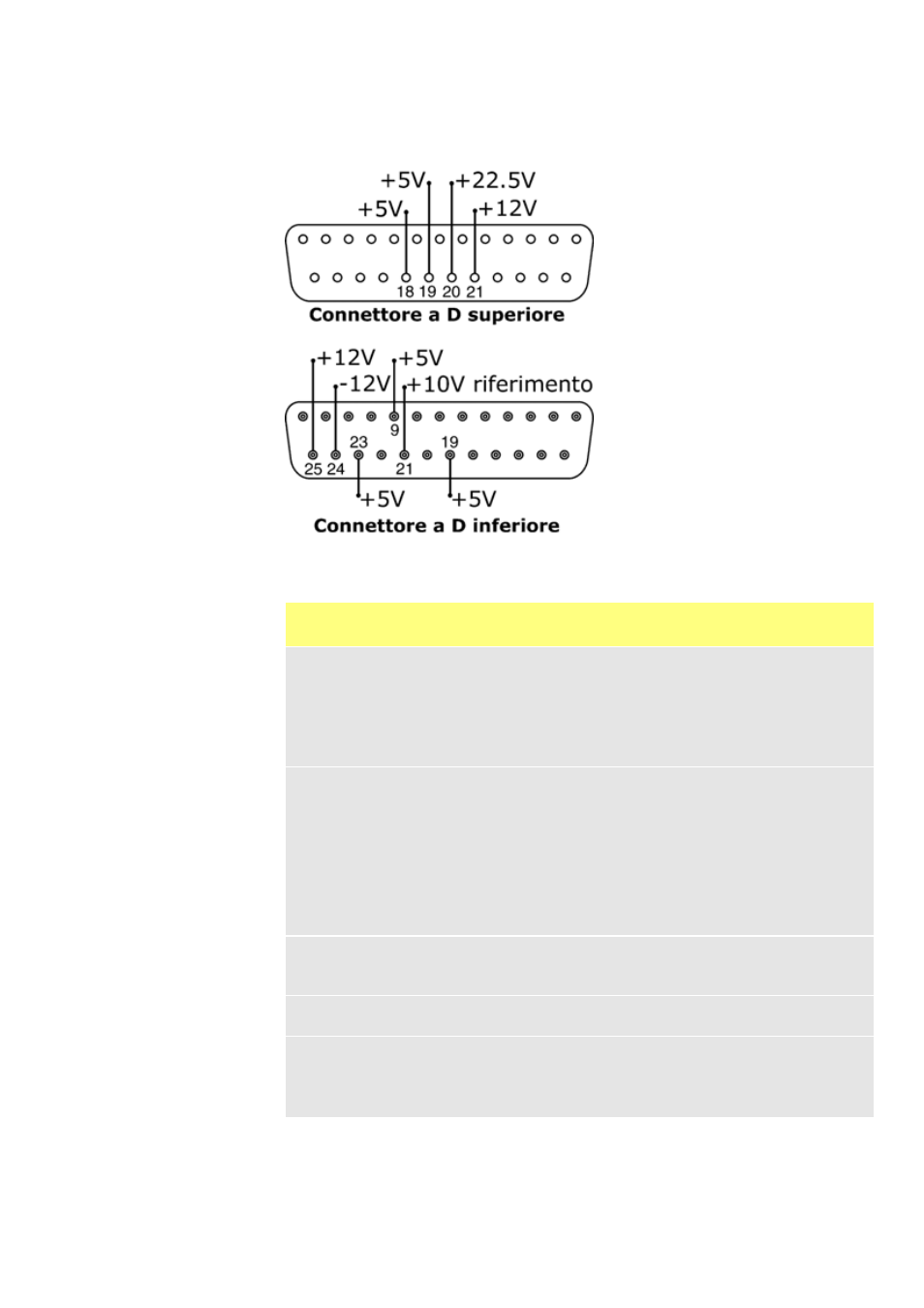

21.10 Tensioni di alimentazione
Nella tabella riportata di seguito, "Carico max" indica il carico totale massimo su
ciascuna alimentazione senza tener conto del numero delle connessioni.
Nota: tutte le alimentazioni a c.c. sono stabilizzate, ad eccezione dell'alimentazione
a +22,5 V.
Tensione
c.c. Carico
massimo D
inferiore
D
superio re
Uso tipico
+5 V 10 mA 9, 19, 23 18, 19
Alimentazione di tensione per input che
usano un interruttore a distanza.
Possibile alimentazione di tensione per
output se sono richiesti solo 5 V.
Il pin 9 viene usato specificamente per
funzionamento con interruttore a
pedale o manuale
+12 V 10 mA 25 21
Possibile alimentazione di tensione per
input che usano un interruttore
a distanza.
Possibile alimentazione di tensione per
output. Alimentazione di tensione per
rilevatore di perdite per sistema di
monitoraggio tubi Watson-Marlow.
Alimentazione di tensione parziale
(richiesti anche -12 V) per l'interruttore
di prossimità Watson-Marlow
-12 V 10 mA 24 -
Alimentazione di tensione parziale
(richiesti anche +12 V) per l'interruttore
di prossimità Watson-Marlow
+22,5 V - 20
Alimentazione di tensione per il modulo
di lavaggio 620N. Non utilizzare
+10 V 21 -
Tensione di riferimento per comando
velocità potenziometro a distanza. Non
utilizzare come tensione di alimentazione
generale
