Watson-Marlow 620UN/620U - Manuale (Pagina 32)

Manuale per l'utente delle pompe Watson-Marlow 620UN, 620U, 620SN, 620S 32
16.1 Trim
Se la pompa è comandata a distanza, rileva un segnale analogico dal sistema di
comando a distanza dell'utente fino al terminale i/p dei connettori Analogico 1 sulla
parte posteriore della pompa, entro l'intervallo 4-20 mA, 0-10 V o 1-5 V. La
sequenza di impostazione Trim consente all'utente di personalizzare la taratura del
segnale di processo rispetto alla velocità della pompa. La sequenza può essere
impostata direttamente dal menu Imposta o dal menu di impostazioni Analogico.
Se la pompa è comandata a distanza, rileva un segnale analogico dal sistema di
controllo a distanza dell'utente al pin 4 del connettore a D inferiore sulla parte
posteriore della pompa entro gli intervalli 4-20 mA, 0-10 V o 1-5 V. La sequenza di
impostazione Trim consente all'utente di personalizzare la taratura del segnale di
processo rispetto alla velocità della pompa. La sequenza può essere impostata
direttamente dal menu Imposta o dal menu di impostazioni Analogico.

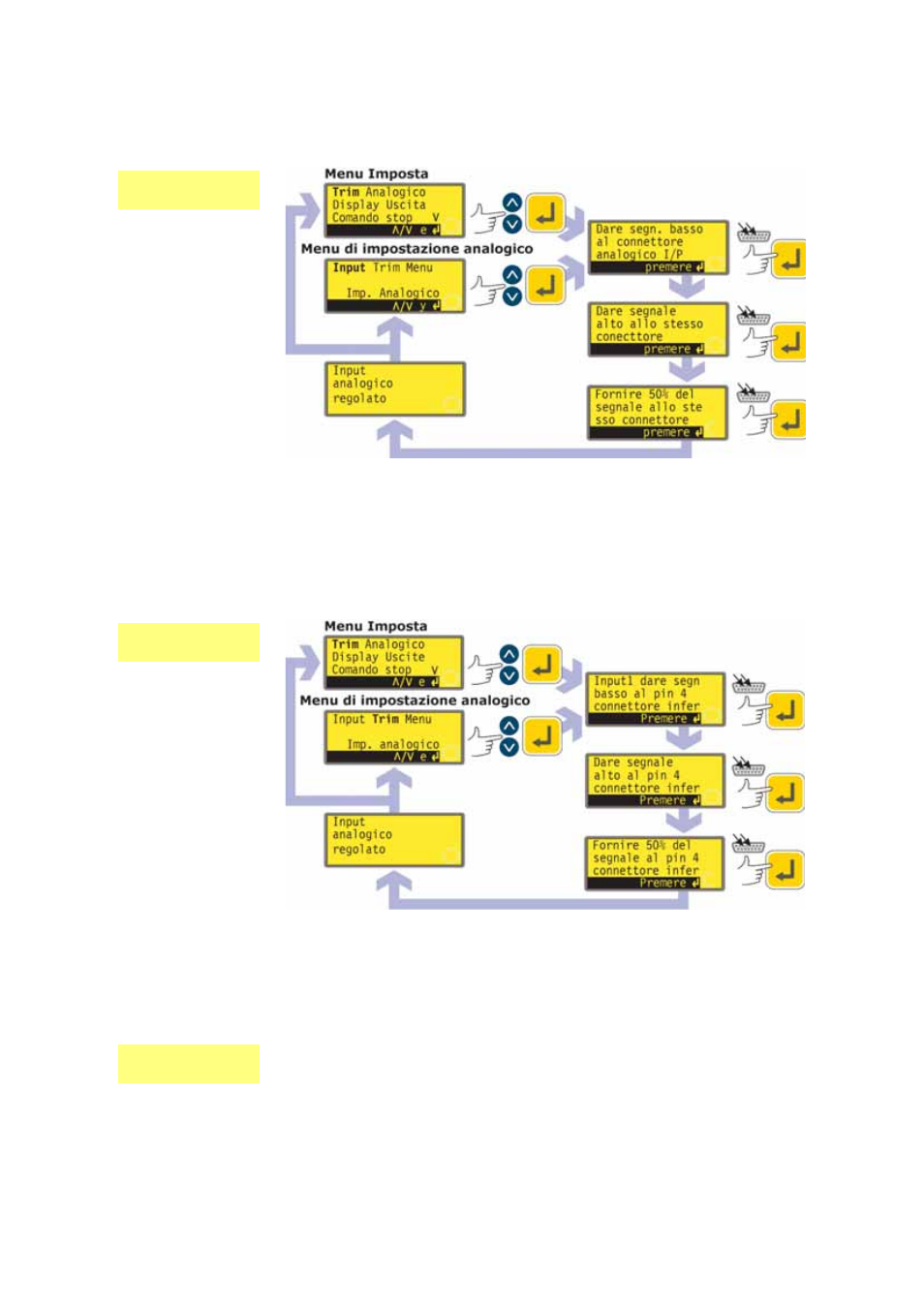

Selezionare Trim dal menu Imposta o dal menu di impostazione Analogico
usando i tasti SU o GIÙ, quindi premere ENTER per confermare la selezione.
Applicare il segnale analogico di processo basso al terminale i/p (620UN) del
connettore Analogico 1 o al pin 4 del connettore a D inferiore come indicato
sul display. Vedere 16.2 Analogico. Mentre viene applicato il segnale, premere
ENTER per registrare il segnale come punto di taratura.
UN
U
UN, U
