Manuale per l'utente delle pompe Watson-Marlow 620UN, 620U, 620SN, 620S 80
Elementi industriali LoadSure con connettori neri sono collegati a un sistema di
tubazione dotato di raccordi di blocco Cam (Cam & Groove).
Spingere il raccordo femmina sul connettore dell'elemento.
Tirare le due leve Cam fino al loro innesto.

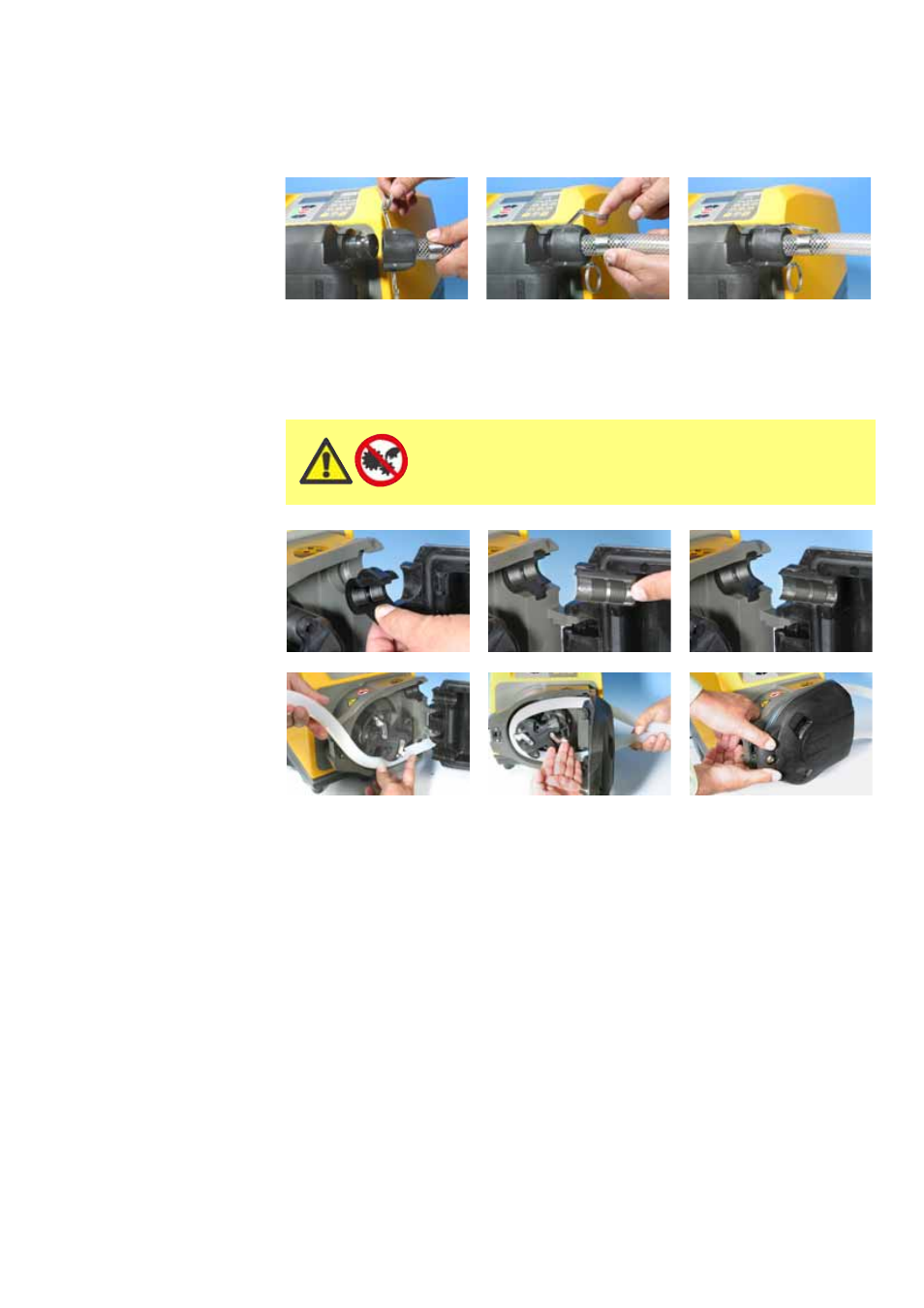

26.7 Caricamento del tubo continuo 620R
Le testine a tubo continuo 620R sono predisposte in fabbrica per accettare tubi
Watson-Marlow serie 600 con pareti da 3,2 mm. La resa nel pompaggio viene
compromessa se non si usano tubi Watson-Marlow.
Selezionare la serie di morsetti esatti per le dimensioni dei tubi da usare.
Posizionare le due metà dei morsetti a "U" del corpo testina negli attacchi della
testina (la forma a "U" assicura il corretto caricamento).
Posizionare le metà corrispondenti dei morsetti della protezione con sezioni
rialzate a "T" per il posizionamento nelle scanalature della superficie interna
della protezione al di sopra e al di sotto della cerniera della protezione. Premere
e far scorrere nella relativa posizione di bloccaggio.
Chiudendo la protezione si allineano le due metà dei morsetti attorno al tubo.
Disinnestare i rulli.
Posizionare un'estremità del tubo nel morsetto a "U" dell'attacco inferiore
e tenerla saldamente in posizione.
Avvolgere il tubo stretto attorno ai rulli retratti, verificando che non sia ritorto
su tutta la lunghezza.
Posizionare l'altra estremità del tubo nel morsetto a "U" dell'attacco superiore.
Tenere entrambe le estremità del tubo in una mano mantenendo la tensione
attorno ai rulli retratti.
Innestare i rulli.
Isolare sempre la pompa dall'alimentazione
elettrica prima di aprire la protezione o di
effettuare qualsiasi intervento di
posizionamento, smontaggio o manutenzione.
