21.1 Velocità: input analogico
È possibile comandare a distanza la velocità della pompa con uno dei seguenti
metodi: tramite un segnale analogico di tensione compreso tra 0 e 10 V o 1-5 V,
tramite un segnale analogico di corrente compreso tra 4 e 20 mA oppure tramite un
potenziometro a distanza.

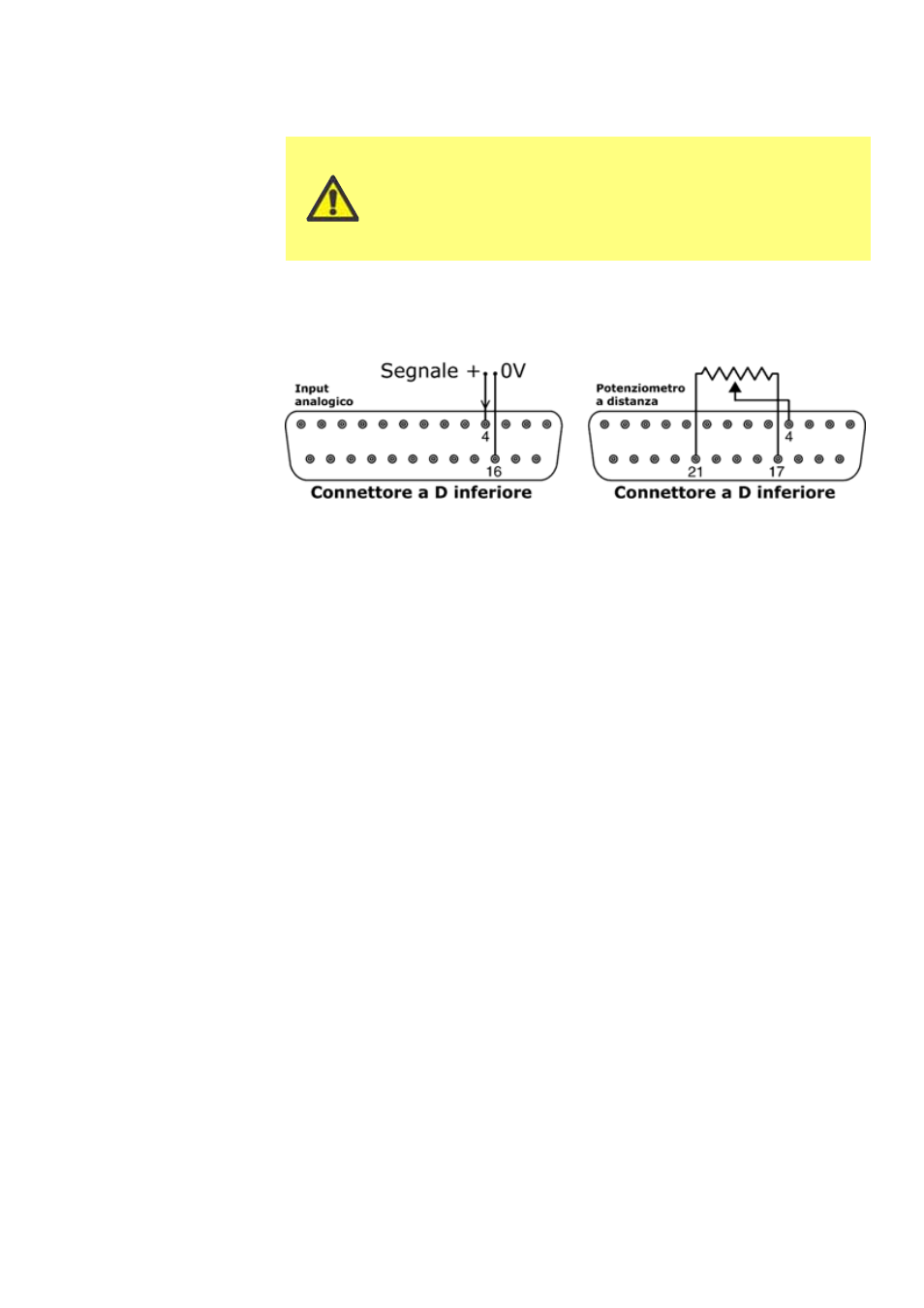

Il segnale analogico di processo deve essere applicato al pin 4 del connettore a D
inferiore. 0 V sul pin 16. La pompa fornisce una portata crescente alla ricezione di
un segnale di comando in aumento (risposta non invertita) o una portata crescente
alla ricezione di un segnale di comando in diminuzione (risposta invertita). Vedere
16.2 Analogico nel menu Imposta.
Impedenza del circuito 4-20 mA: 250
Ω.
Per la modalità a tensione, è possibile usare una fonte di alimentazione stabile
e affidabile con un voltmetro a c.c. Impedenza del circuito: 22 k
Ω.
L'inversione della risposta si imposta nel software. Non invertire la polarità dei pin.
Un potenziometro a distanza con un valore nominale compreso tra 1000 e 2000 con
un minimo di 0,25 W dovrà essere collegato come segue. Quando si usa un
potenziometro a distanza, non applicare un segnale di input di comando a tensione
o a corrente contemporaneamente. Il segnale di comando velocità necessiterà di una
taratura rispetto alle impostazioni minima e massima del potenziometro. Questa
operazione viene effettuata tramite il software (vedere 16.1 Trim nella sezione
Impostazione).
Quando si usa un potenziometro a distanza, è importante impostare l'input analogico
su tensione nel menu Imposta. In caso contrario, la tensione di riferimento
proveniente dal pin 21 sarà sovraccaricata e non fornirà una tensione completa di
5 V o 10 V.
Non applicare mai la tensione ai connettori a D.
Applicare i segnali corretti ai pin indicati. Limitare
i segnali ai valori massimi indicati. Non applicare
tensione attraverso altri pin. In caso contrario, può
derivarne un danno permanente, non coperto dalla
garanzia.
