Watson-Marlow 620UN/620U - Manuale (Pagina 49)

Manuale per l'utente delle pompe Watson-Marlow 620UN, 620U, 620SN, 620S 49
Nota: ritarare sempre dopo la sostituzione dei tubi della pompa, del fluido o di
qualsiasi tubatura di collegamento. Si consiglia inoltre di ritarare periodicamente la
pompa per mantenerne la precisione.
17.4 Uscita
Per tornare alla schermata principale della modalità manuale, selezionare Esci
usando i tasti SU e GIÙ. Confermare premendo il tasto STOP.
18 Dettagli piedinatura
Selezionando Dettagli piedinatura dal menu principale, la pompa visualizza una
schermata di informazioni, quindi vengono mostrati i dettagli dei pin e della tensione
preimpostati nell'ambito di 17 voci: Input analogico, Output analogico, Output
tachimetro, Input funzionamento/arresto, Input attivazione direzione,
Input direzione, Input perdite, Commutazione aut/man, Input dose, Output
1, Output 2, Output 3, Output 4, Tensioni di alimentazione, Disponibilità
0 volt, Messa a terra funzionale e Altro. In questa sezione non è possibile nessun
intervento da parte dell'utente; sono visualizzate solo informazioni.
Nel menu principale, selezionare Dettagli piedinatura usando i tasti SU o GIÙ,
quindi premere ENTER per confermare la selezione.

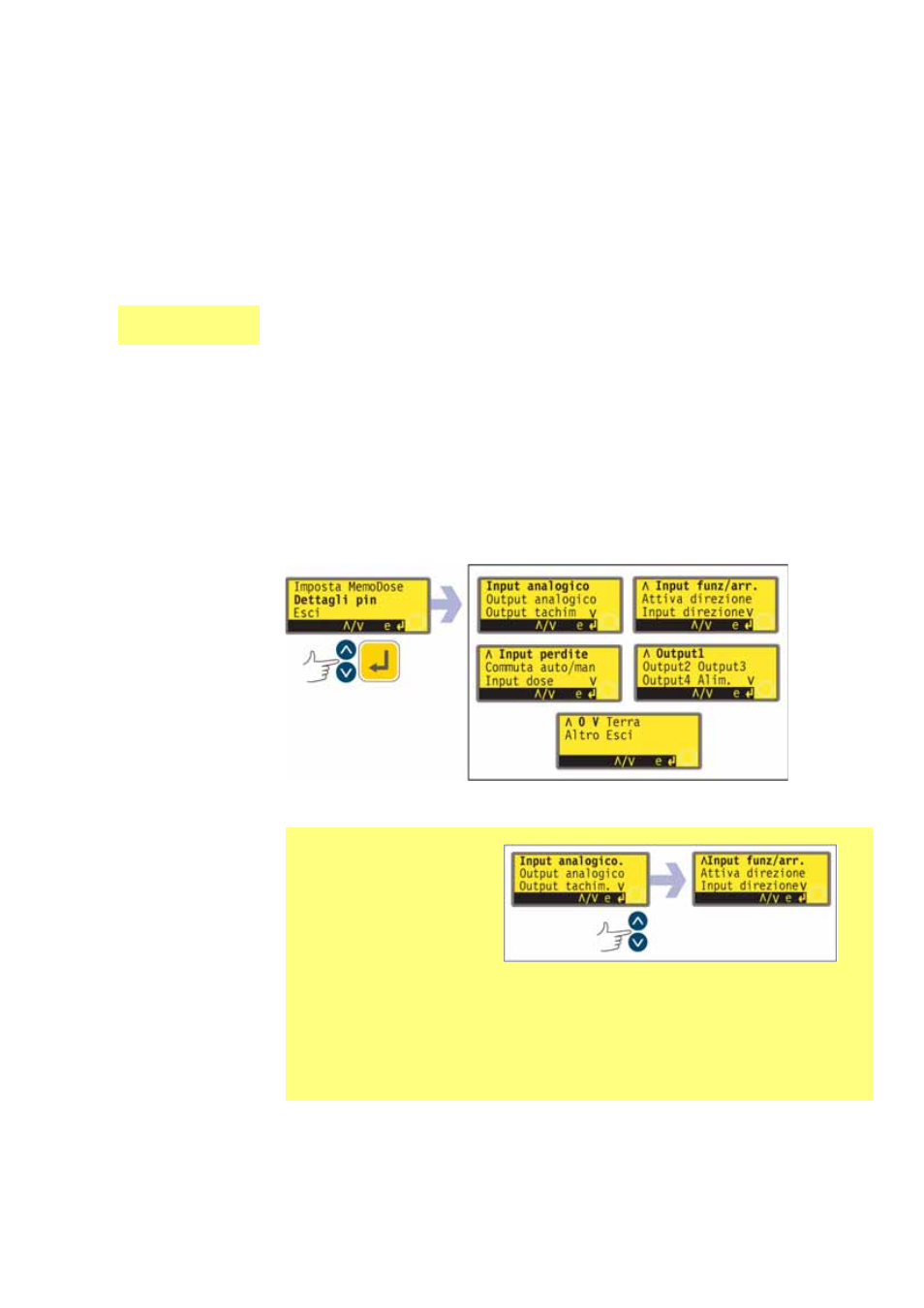

Menu Dettagli piedinatura
Effettuare una selezione usando i tasti SU o GIÙ e premere ENTER per confermarla.
Le informazioni sulla piedinatura riproducono i dettagli descritti nel presente manuale
di istruzioni nella sezione Cablaggio del comando automatico.
Il menu Dettagli
piedinatura occupa cinque
schermate. Qui sono
riportate le prime due.
Per passare da una
schermata alle
successive, premere più
volte GIÙ. Ogni voce
viene evidenziata in sequenza fino all'ultima voce sulla schermata.
Un'ulteriore pressione del tasto GIÙ provoca la visualizzazione della
schermata successiva del menu, con evidenziata la prima voce.
Seguire la procedura inversa usando il tasto SU per passare a una
voce in una schermata precedente del menu.
U
