Manuale per l'utente delle pompe Watson-Marlow 620UN, 620U, 620SN, 620S 68
21.9.2 Output logico 2

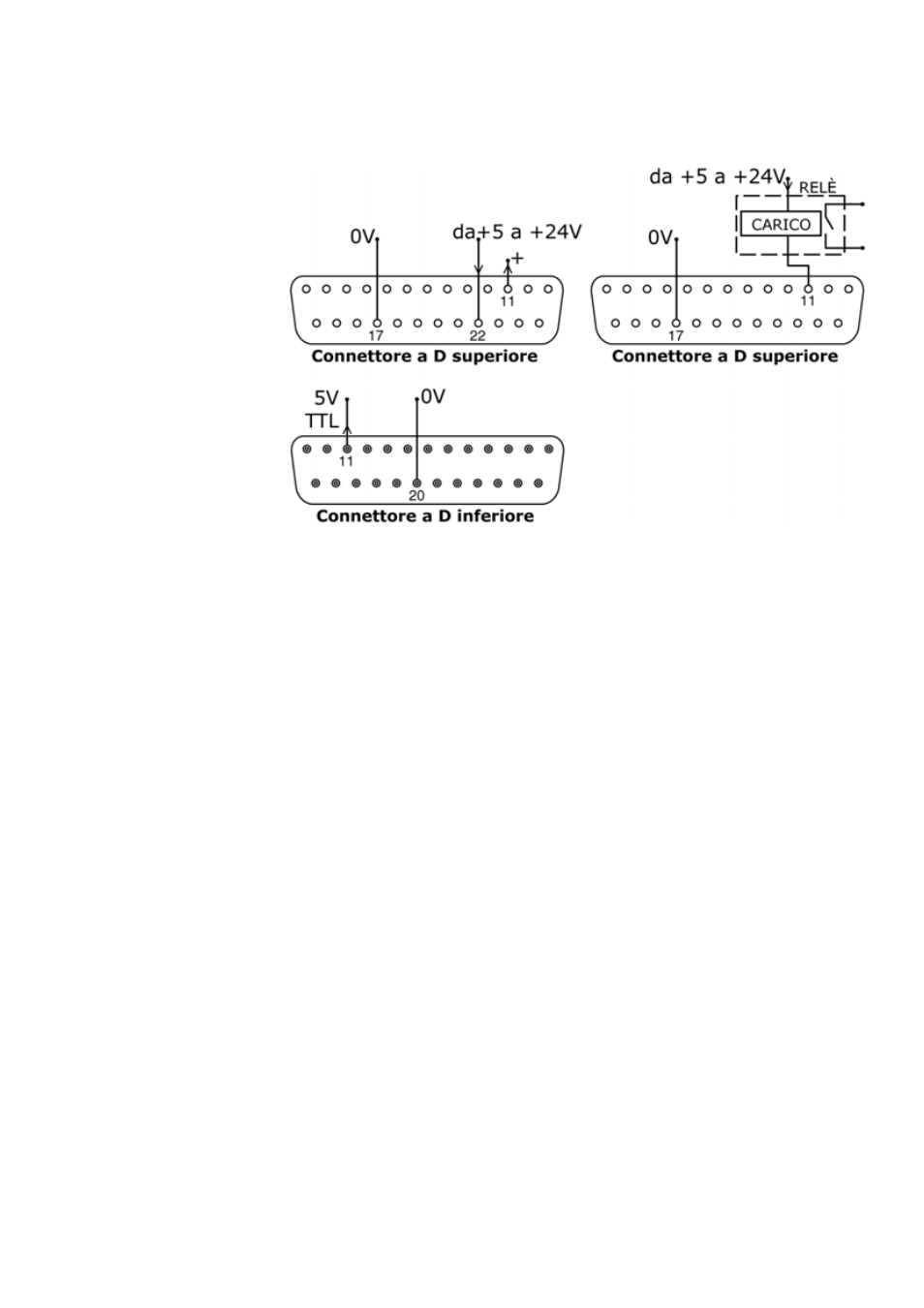

L'output 2 viene derivato dal pin 11 del connettore a D superiore, a seconda dello
stato logico della funzione assegnata all'output 2. Alternativamente, un carico come
la bobina di un relè può essere collegato al pin 11, con collegamento a terra sul pin
17. La corrente passerà nel circuito a seconda dello stato logico della funzione
assegnata all'output 2. Non collegare nessun dispositivo che richieda più di 50 mA.
Inoltre, l'output 2 è disponibile come segnale logico a 5 V TTL sul pin 11 del
connettore a D inferiore. Cambia stato a seconda dello stato logico della funzione
assegnata all'output 2. Non collegare nessun dispositivo che richieda un carico
superiore a 1 TTL.
Per impostazione predefinita, l'output 2 è configurato in modo da indicare lo stato
della direzione. Vedere 12 Accensione della pompa per la prima volta.
