La funzionalità Posizione iniziale consente di configurare una posizione fisica assoluta e nota sul banco da taglio che
viene utilizzata per fare riferimento a futuri comandi “Vai a posizione iniziale” o altri comandi di movimento. In genere ciò
viene ottenuto tramite l’attivazione di un interruttore di riposizionamento posizionato sull’apposito asse, assegnando ad
esso una posizione fisica nota.
Quando sul CNC viene immesso il comando di riposizionamento, il CNC sposta l’asse verso gli interruttori di
riposizionamento ad alta velocità riposizionamento fino a quando gli interruttori vengono attivati. Dopo che gli interruttori
sono stati attivati, il movimento si arresta e l’asse si sposta nella direzione opposta all’interruttore alla velocità
riposizionamento bassa.
Quando l’interruttore viene disattivato, la posizione viene registrata sul CNC e viene fornito un punto di riferimento
assoluto per i futuri comandi di movimento.
Trasversale Premere il tasto funzione Trasversale per avviare la procedura di riposizionamento automatica. In genere tale
procedura genera un movimento della macchina sull’asse Trasversale, a seconda dei parametri di
riposizionamento impostati in Configurazioni.
Binario Premere il tasto funzione Binario per avviare la procedura di riposizionamento automatica. In genere tale
procedura genera un movimento della macchina sull’asse Binario, a seconda dei parametri di
riposizionamento impostati in Configurazioni.
CBH Premere il tasto funzione CBH per avviare la procedura di riposizionamento automatica. In genere tale procedura
genera un movimento della macchina sull’asse CBH, a seconda dei parametri di riposizionamento
impostati in Configurazioni.
THC Premere il tasto funzione THC per avviare la procedura di riposizionamento automatica per l’unità Sensor THC. In
genere tale procedura genera un movimento della macchina sull’asse THC, a seconda dei parametri di
riposizionamento impostati in Configurazioni.
Ribalta Premere il tasto funzione Ribalta per avviare la procedura di riposizionamento automatica per l’asse di ribaltamento.
Ruota Premere il tasto funzione Ruota per avviare la procedura automatica di riposizionamento per l’asse di rotazione.

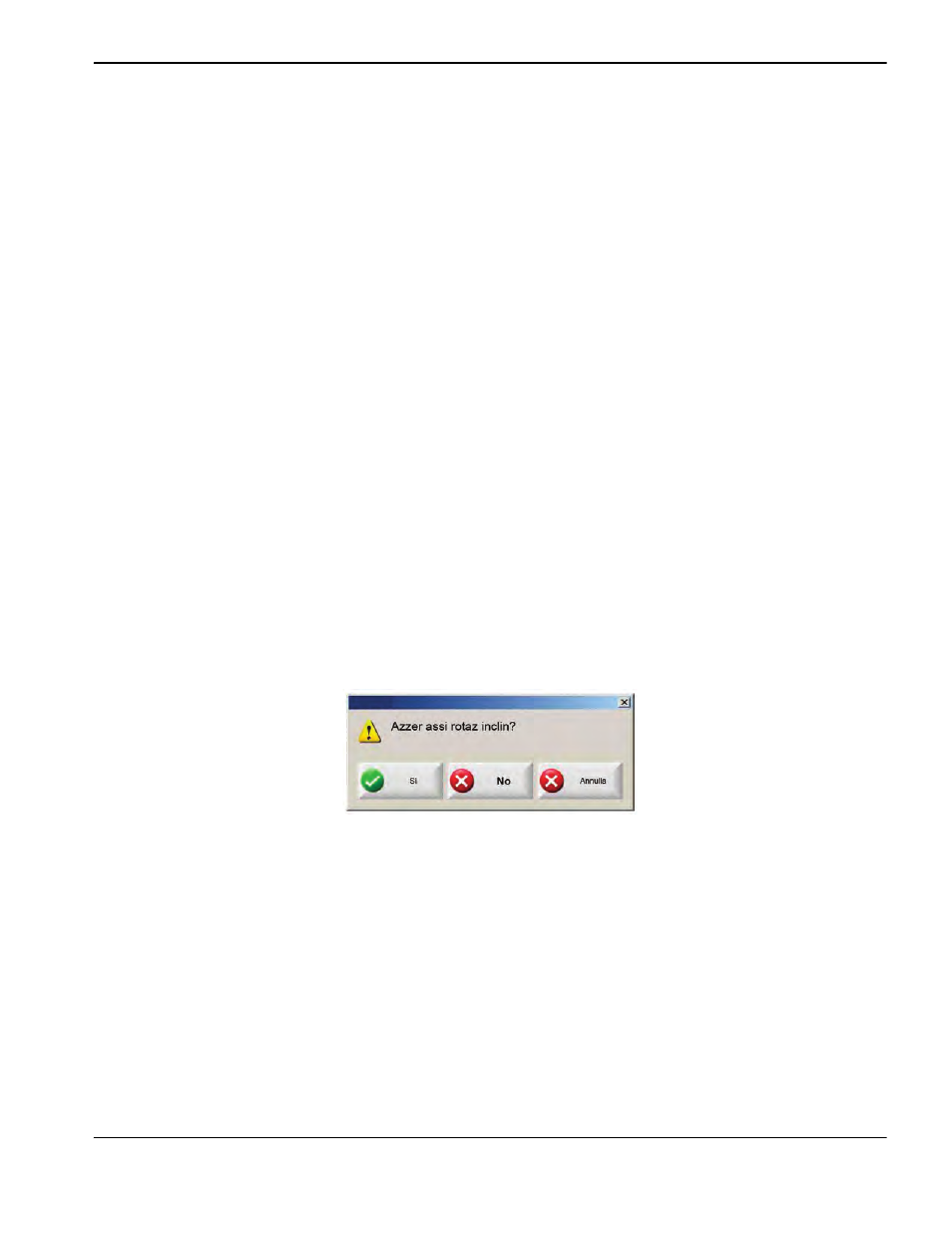

Nota: se sono abilitati gli assi Ribalta e Ruota, verrà visualizzata la finestra riportata di seguito che consente di
accedere agli assi Rib/Ruota e ad altri assi.
Selezionare Sì per accedere al riposizionamento per gli assi Ribalta e Ruota.
Selezionare No per accedere alle funzioni di riposizionamento per gli altri assi.
Tutti Premere il tasto funzione Tutti per avviare la procedura di riposizionamento automatica. Normalmente tale procedura
genera un movimento della macchina su uno o più assi, a seconda dei parametri di riposizionamento
impostati in Configurazioni.
Vai a posizione iniziale Premere uno dei quattro tasti funzione Vai a posizione iniziale per spostare gli assi Trasversale
e Binario nella posizione predefinita impostata nella corrispondente finestra di modifica. Le posizioni Vai a
sono assolute e richiedono che sia già stata eseguita una procedura di riposizionamento automatica.
