Hypertherm Phoenix V9.74.0 - Manuale (Pagina 203)

Phoenix Software V9.74.0 Manuale dell’operatore 806404 Revisione 8 193
Configurazione del Command THC
Distanza risalita Consente di selezionare la distanza di risalita del THC quando si imposta la modalità di risalita parziale.
Fattore alt di sfondam È un fattore che viene moltiplicato per il valore dell’altezza di taglio per definire l’altezza
di sfondamento.
Corr di stallo IHS Consente di impostare la forza applicata al carrello della torcia verso il basso quando la torcia entra
in contatto con la lamiera durante il ciclo IHS. Si tratta di un fattore relativo compreso tra 1 e 10. La
limitazione sulla forza (stallo) viene sempre usata se il rilevamento ohmico dell’ugello è disattivato.
Velocità IHS Consente di impostare la velocità di discesa del carrello della torcia durante il rilevamento IHS. Si tratta di
un fattore relativo compreso tra 1 e 10.
Veloc azzer Determina la velocità di azzeramento o di risalita. Si tratta di un fattore relativo compreso tra 1 e 10.
Contatto ohmico ugello Selezionare On per il Command THC quando si usa il rilevamento del contatto ohmico per
rilevare la lamiera durante il ciclo IHS.
Pre-fluss durant IHS Selezionare On per attivare il pre-flusso durante il ciclo di rilevamento dell’altezza iniziale.
Rilev autom Kerf Selezionare On per ridurre la possibilità di caduta della torcia sulla lamiera. Quando questa funzione è
attivata, il THC rileva le variazioni improvvise della tensione d’arco quando la torcia attraversa un taglio e
congela il THC.
Canc errori Consente di cancellare un errore sul quadro di comando del Command THC. Quando si preme il pulsante,
viene visualizzato un messaggio sul CNC che visualizza la descrizione dell’errore.
Verif carrel Consente di abbassare l’unità sollevamento torcia sulla lamiera, rilevare la presenza della lamiera e risalire
all’altezza di sfondamento.

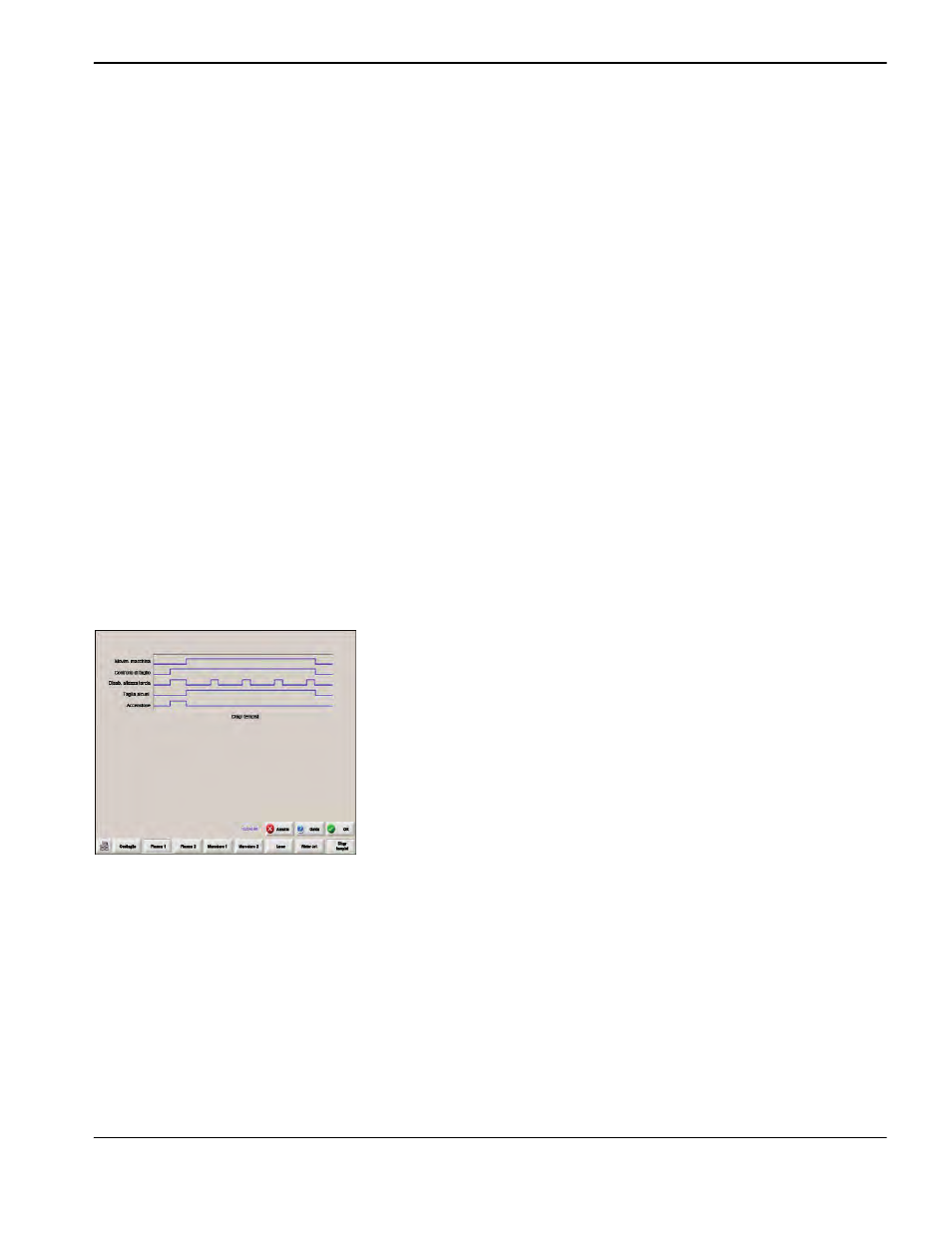

Diagr tempist Consente di visualizzare il diagramma della tempistica dei parametri di processo.
