Processi di taglio e tabelle di taglio
Potenza taglio Consente di impostare la potenza (in watt) da usare durante il processo di taglio. Questo valore può
essere inferiore a quello della potenza di processo.
Velocità di taglio Consente di specificare la velocità di taglio per il processo sul materiale selezionato.
Kerf Corrisponde alla larghezza del materiale rimosso dall’arco plasma, dalla fiamma, dal laser o dal getto acqua durante
il taglio del materiale. Il CNC compensa automaticamente il movimento del percorso per la metà delle
dimensioni del kerf
per assicurare che il pezzo sia tagliato nelle dimensioni corrette.
Altezza taglio Consente di selezionare la distanza di taglio dalla punta dell’ugello alla lamiera. L’altezza di taglio viene
ricavata dal segnale CHS e dalla curva di calibrazione.
Estensione ugello Corrisponde alla distanza consigliata tra l’ugello e la lente per ottenere i migliori risultati in base al
materiale e allo spessore.
Tempo di spurgo Consente di specificare il ritardo per il passaggio da un tipo di gas di taglio a un altro.
Altezza raggio sfond Equivale a una percentuale dell’altezza di taglio. Poiché lo sfondamento a scoppio può causare
schizzi di metallo fuso, impostare il parametro Altezza raggio sfond a un valore diverse volte maggiore
rispetto all’altezza di taglio, per evitare che gli schizzi raggiungano l’ugello.
Tempo raggio sfond Consente di impostare il tempo per lo sfondamento a scoppio.
Tempo di marcia lenta Consente di specificare il tempo, dopo lo sfondamento, durante il quale la testa della torcia si
sposta alla velocità di marcia lenta. La velocità di marcia lenta viene impostata tramite un parametro di
configurazione nella videata di Configurazione velocità ed è espressa in percentuale rispetto alla velocità di
taglio programmata. Trascorso il tempo di marcia lenta, il controllo accelera fino alla velocità di taglio.
Potenza di inizio spigolo Questo parametro consente di definire una velocità alla quale viene usato il segnale
analogico della potenza di spigolo per iniziare a ridurre la potenza del laser. È definito come percentuale
della velocità di taglio.
Potenza min di spigolo Questo parametro consente di definire la potenza minima del laser consentita dal CNC per il
taglio su uno spigolo. Viene definito come percentuale della potenza selezionata (Watt).
Configurazione dello sfondamento per stadi
Le tabelle di taglio con laser a fibre contengono un ciclo di sfondamento a stadi multipli. Lo sfondamento per stadi
consente al laser di creare un foro di piccolo diametro nei materiali spessi. Lo sfondamento per stadi può essere
configurato solo tramite la tabella di taglio sul CNC. Il codice di processo G59 non può essere utilizzato per selezionare
un ciclo di sfondamento per stadi. I valori per lo sfondamento per stadi sono riportati nella tabella di taglio per materiali
con spessore di 11 mm o superiore.
Per configurare un ciclo di sfondamento per stadi, attenersi alla seguente procedura:

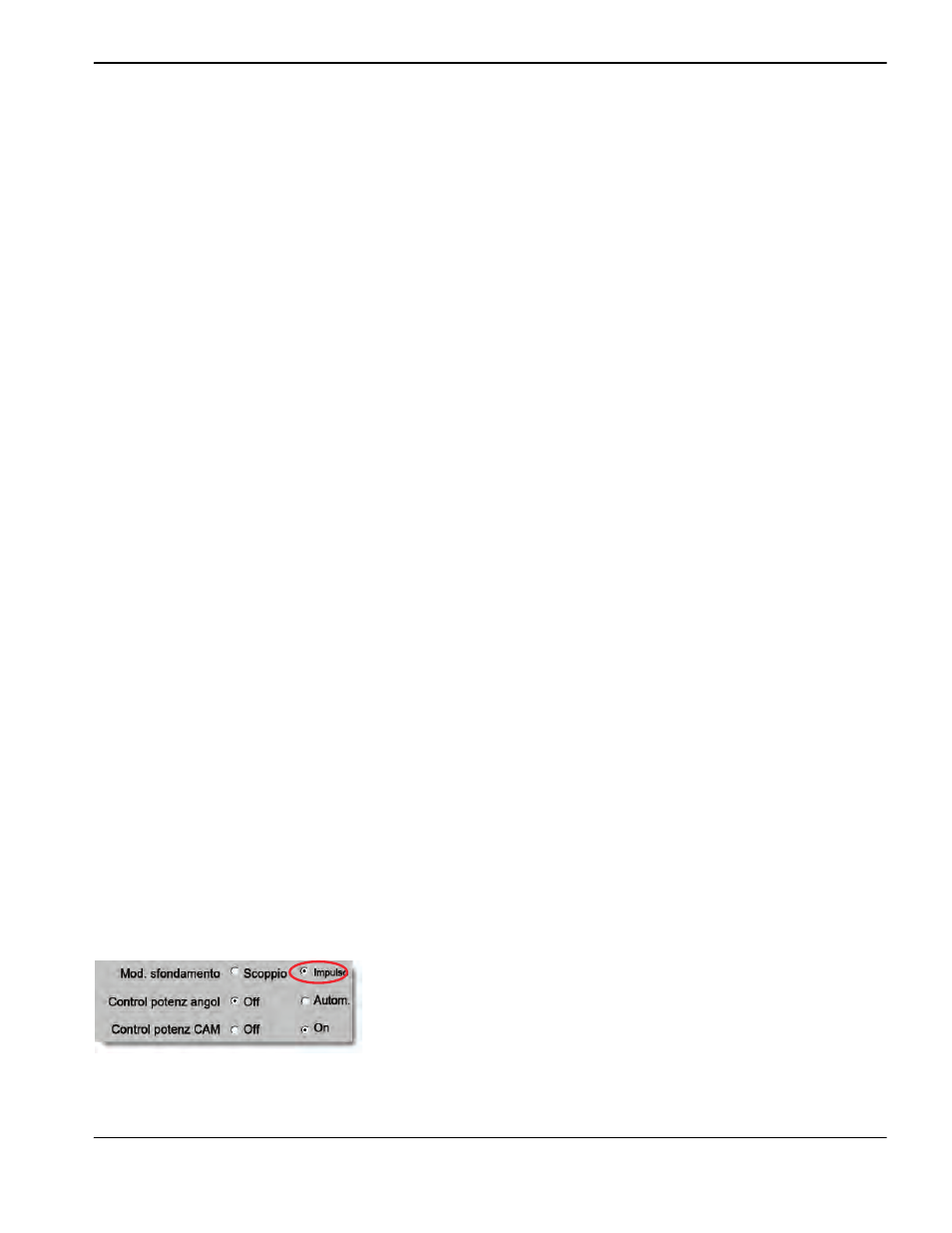

1. Scegliere Impostazioni > Processo per accedere alla schermata Processo laser a fibre.
2. Scegliere Impulso per la modalità di sfondamento.
3. Scegliere OK per salvare le modifiche nella schermata Processo laser a fibre.
