Phoenix Software V9.74.0 Manuale dell’operatore 806404 Revisione 8 65
Disposizione dei pezzi
Quando si aggiungono nuovi pezzi, questi vengono visualizzati sulla lamiera selezionata in preparazione per il
posizionamento finale.

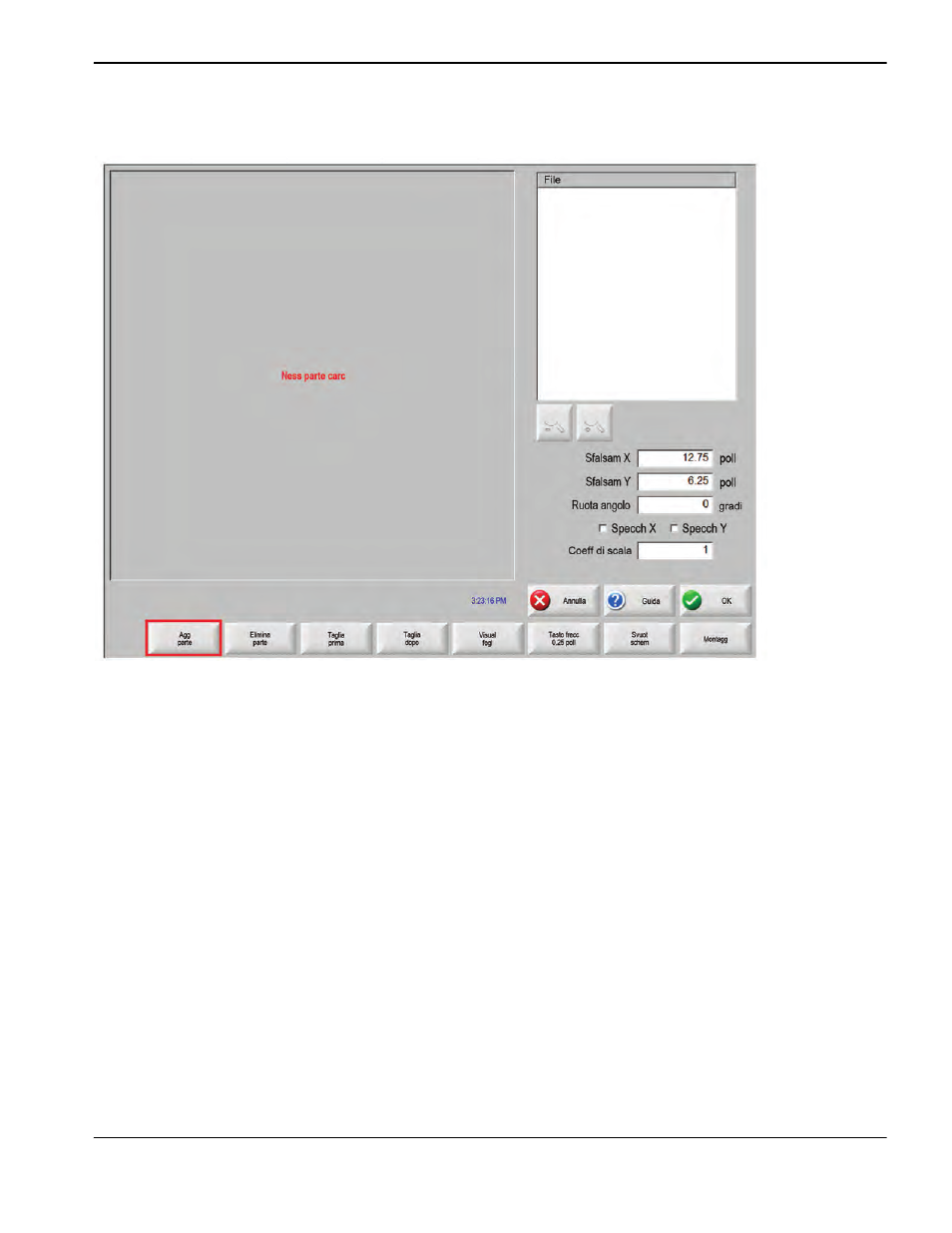

In questa schermata, la parte può essere orientata, ridimensionata e spostata nella posizione finale. Tale operazione viene
eseguita spostando l’elenco delle parti del Nester ed evidenziando il nome del file. Selezionare quindi il campo desiderato
per sfalsare, ruotare, rendere speculare e ridimensionare manualmente la parte.
Per selezionare la parte selezionata utilizzare i tasti direzionali manuali. La schermata di visualizzazione viene evidenziata
mediante un bordo blu scuro a indicare che i tasti freccia sono attivi. Premere i tasti freccia per consentire il movimento
della parte nella posizione desiderata sulla lamiera. Ogni volta che si premono i tasti freccia, la parte selezionata si sposta
nella direzione della freccia in base all’incremento configurato mediante il tasto funzione Distanza tasto freccia. Utilizzare
il tasto distanza freccia, i tasti freccia e lo zoom indietro nel campo di visualizzazione per posizionare la parte esattamente
nel punto desiderato.
Aggiungere altre parti allo schema attenendosi alla procedura descritta in precedenza. Per personalizzare lo schema è
possibile scegliere di eliminare o aggiungere parti all’elenco e modificare l’ordine in cui vengono tagliate utilizzando i tasti
funzione visualizzati. Al termine, premere OK per tornare alla schermata principale Taglio e iniziare a tagliare lo schema. Lo
schema di taglio viene salvato come file temporaneo fino a quando viene caricata un’altra parte.
