Configurazione della schermata Taglio e della Watch Window
Configurazione della Watch Window
La Watch Window visualizza i parametri relativi ai processi durante il taglio. Si possono personalizzare alcune parti della
schermata per visualizzare le funzioni più critiche per l’operazione di taglio specifica. Durante il funzionamento, si possono
visualizzare le informazioni desiderate, per esempio la velocità di taglio attuale, la posizione, lo stato di I/O oppure della
durata dei consumabili.
La Watch Window viene aggiornata nel momento in cui i parametri vengono attivati o disattivati.
Sono disponibili diverse opzioni per personalizzare la Watch Window, ma non tutte le opzioni possono essere visualizzate
contemporaneamente. Le opzioni sono raggruppate in due formati di elementi grafici o icone. Gli elementi grafici grandi
possono essere posizionati in alto oppure al centro della Watch Window. Gli elementi grafici piccoli sono posizionati
nell’angolo in basso a sinistra della Watch Window, vicino alle informazioni di taglio e all’orologio. Le informazioni di taglio
e l’orologio in basso a destra non possono essere modificate.
Le selezioni nella Watch Window cambiano leggermente in base alla configurazione di I/O del CNC e alla scelta delle
opzioni della macchina attivate.

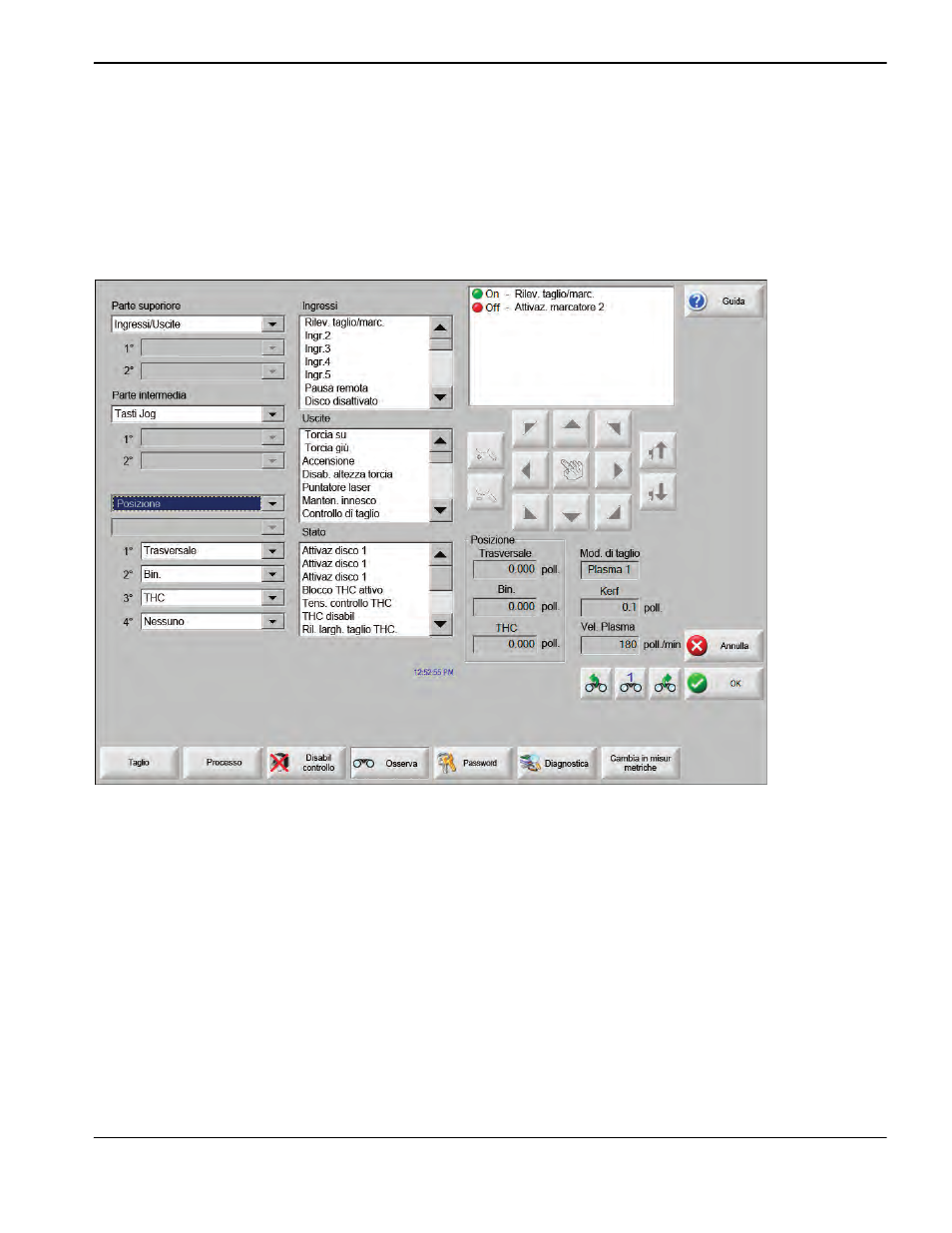

Le posizioni sulla Watch Window consentono le seguenti selezioni:
Nessuno Consente di selezionare Nessuno per lasciare la posizione vuota.
Ingresso/Uscita Consente di visualizzare lo stato degli ingressi, delle uscite e le informazioni sullo stato durante il
taglio. Questo può essere utile in particolare nel debug dei problemi di sequenza del controllo gas. Per
aggiungere o cancellare un punto di ingresso, uscita o di stato dall’elenco degli I/O, fare doppio clic su una
voce o evidenziarla e premere i tasti + (aggiungi) o – (cancella) sulla tastiera alfanumerica.
