66 Phoenix Software V9.74.0 Manuale dell’operatore 806404 Revisione 8
Disposizione dei pezzi
Salvataggio di un nest
Nella schermata principale, premere il tasto funzione File, quindi Salva su disco. È quindi possibile salvare la parte in una
cartella dell’unità disco rigido sul CNC, sul dischetto o sulla memory stick USB. Le parti aggregate in schema possono
essere salvate come uno schema o una parte. Il salvataggio come uno schema mediante la funzionalità Salva come file
Nester crea un file di dimensioni più grandi che consentirà future modifiche dello schema tramite Nester. Le parti
aggregate in schema salvate come file di una parte non possono essere modificate.
Elaborazione automatica degli schemi HyperNest CNC

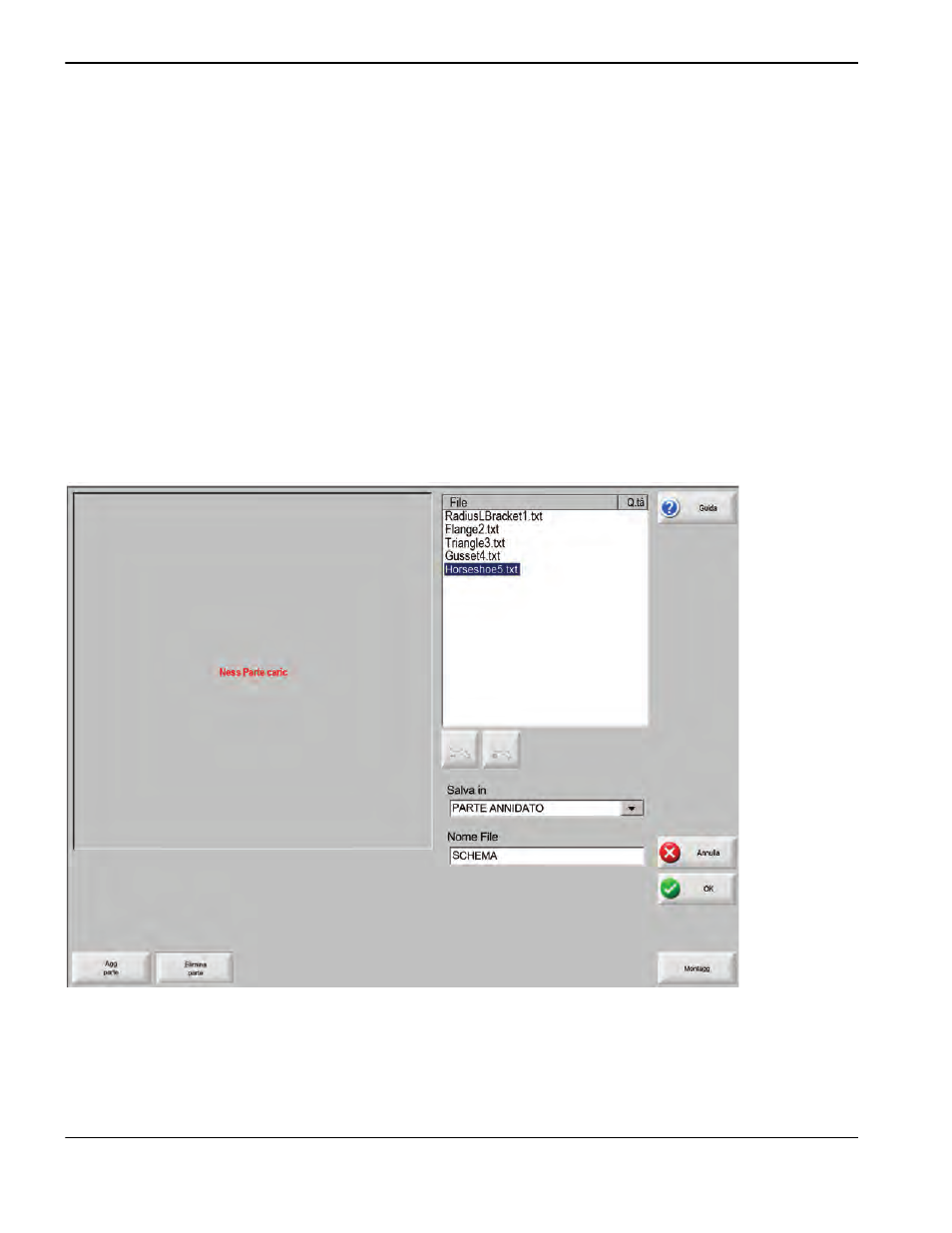

L’area di visualizzazione principale della schermata Nester si trova in alto a sinistra e viene utilizzata per visualizzare in
anteprima gli schemi manuali. Durante uno schema automatico quest’area rimane vuota. Le dimensioni della lamiera
durante la Creazione schema automatico si basano sulle informazioni della lamiera che sono state selezionate nella
schermata di configurazione principale.
Nella parte superiore destra della schermata principale viene visualizzato l’elenco dei programmi dei pezzi e le quantità di
pezzi selezionati per la creazione dello schema. Nella parte inferiore destra sono disponibili i campi per salvare lo schema
in una cartella, assegnandogli un nome.
Nota: questa funzionalità software è protetta mediante un’abilitazione software e una chiave hardware (dongle)
installata sul CNC.
