52 Phoenix Software V9.74.0 Manuale dell’operatore 806404 Revisione 8
Caricamento pezzi
File DXF non elaborati

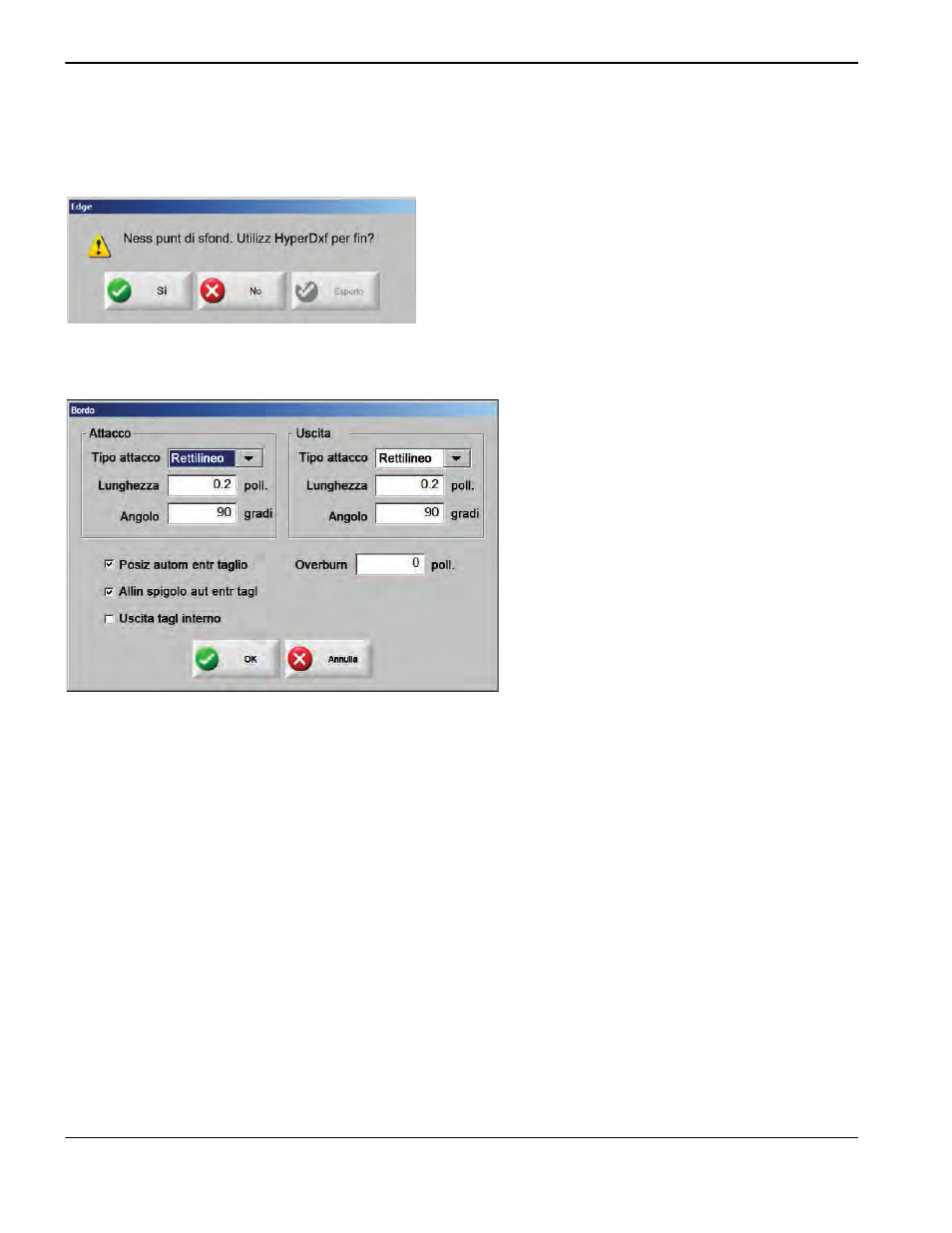

Se il CNC non rileva informazioni sullo sfondamento nel file DXF, è possibile utilizzare l’utility di conversione Hyper DXF
per importare il file e aggiungere le informazioni sul taglio di entrata e sul taglio di uscita.
Se si seleziona Sì, viene visualizzata una schermata di configurazione contenente i campi che consentono di definire il
formato del taglio di entrata e del taglio di uscita.
Taglio entrata e taglio uscita Consente di selezionare un taglio di entrata o di uscita di tipo diretto o radiale.
Lunghezza e raggio Consente di selezionare la lunghezza o il raggio del taglio di entrata o del taglio di uscita.
Angolo Consente di selezionare l’angolo, in gradi, per il taglio di entrata o il taglio di uscita.
Posiz autom entr taglio Selezionando questa casella di controllo, il software tenta di trovare un angolo idoneo per
il taglio di entrata.
Allin spigolo aut entr tagl Selezionando questa casella di controllo, il software tenta di trovare un angolo idoneo per
il taglio di entrata.
Uscita taglio int Selezionando questa casella, per i tagli interni e quelli interni viene eseguito un taglio di uscita.
Se la casella non è selezionata, i tagli di uscita vengono aggiunti solo ai tagli esterni.
Overburn Consente di eseguire un taglio sovrapposto nell’area del taglio di entrata/taglio di uscita di un foro.
Al termine dell’importazione, viene creato un programma parte EIA con estensione txt e inserito nella cartella di origine.
Nota: quando il CNC converte un file DXF, salva il file di testo EIA risultante nello stesso percorso del file DXF
originale. Se si recuperano i file DXF da un percorso di rete, il CNC deve disporre dei privilegi di lettura e scrittura
per il percorso di rete utilizzato. Verificare che il CNC sia in grado di scrivere sul percorso di rete o trasferire al
CNC un file DXF qualsiasi che si desidera convertire per utilizzarlo sul CNC ed evitare di convertire i file DXF da
percorsi di rete.
