Taglio dei pezzi
Taglio a K
Consigli per il taglio inclinato
Nella ricerca guasti riguardanti un pezzo con taglio inclinato, eseguire queste azioni nell’ordine:
1. Misurare e correggere l’angolo di inclinazione.
2. Misurare e correggere per la dimensione della base se si tagliano pezzi con taglio a Y superiore.
3. Misurare e correggere le dimensioni del pezzo.
I pezzi con taglio inclinato di qualità si ottengono grazie a una stretta collaborazione tra il programmatore della parte e
l’operatore della macchina. Il programmatore della parte può approfittare dei parametri per il taglio inclinato disponibili nel
software CAM utilizzato per scrivere il programma parte, mentre l’operatore può eseguire le regolazioni disponibili sul
CNC. La correzione di un problema di qualità di taglio richiede spesso che il programmatore modifichi il software CAM e
generi un nuovo programma parte.
Di seguito sono riportati alcuni dei problemi di qualità di taglio più comuni che possono verificarsi con i tagli inclinati, oltre
ai suggerimenti che il programmatore della parte e l’operatore possono seguire per eliminare i problemi.

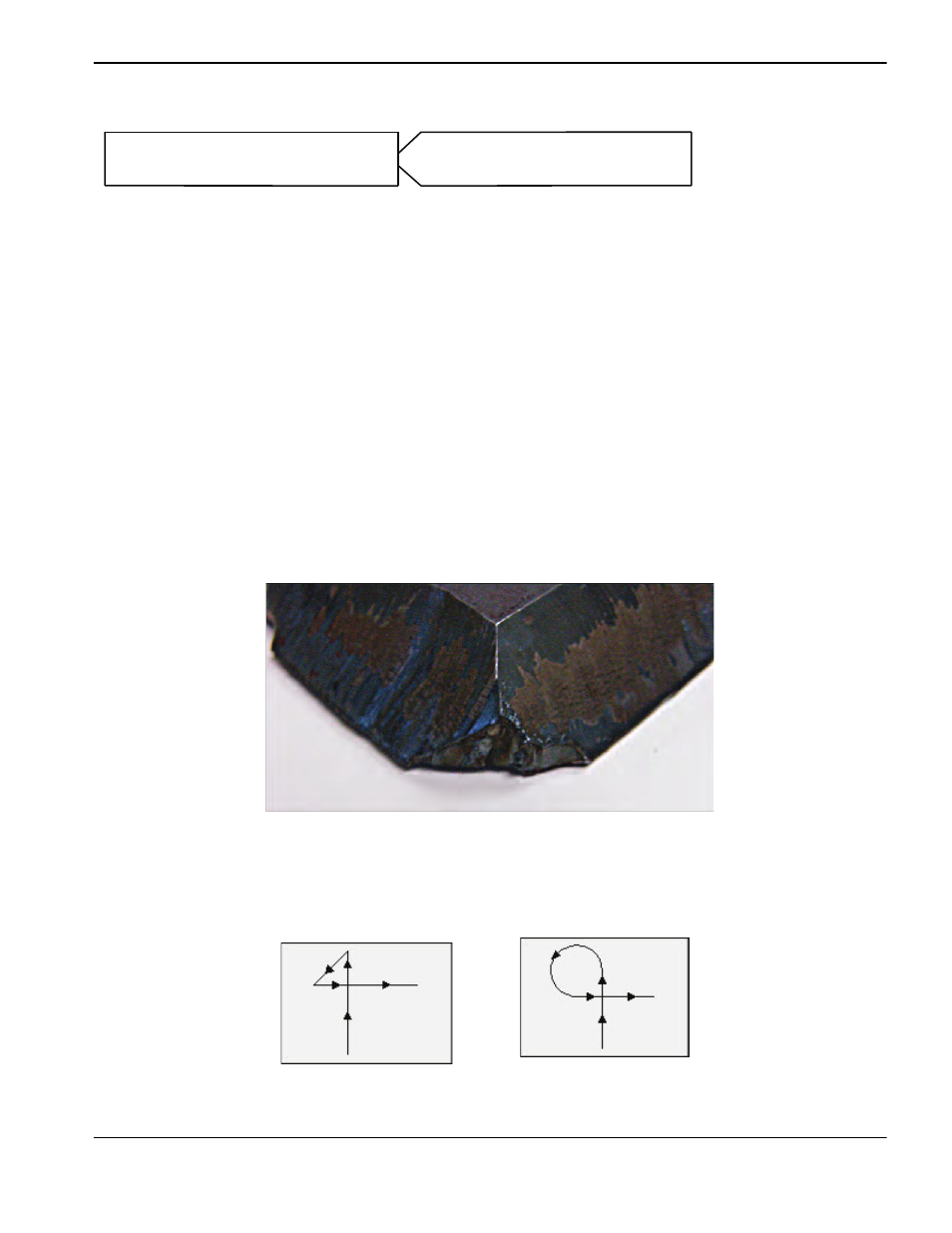

Spigolo scheggiato
Nel taglio inclinato il software CAM utilizza un loop di spigolo per riposizionare la testa inclinata nel cambiare l’angolo di
taglio tra due tagli. Se il loop di spigolo non è abbastanza grande, uno spigolo del pezzo potrebbe scheggiarsi. Per
correggere le dimensioni del loop di spigolo, fare riferimento al software CAM, quindi generare un nuovo programma
parte. Di seguito sono visibili due tipi di loop di spigolo:
Loop di spigolo lineare
Loop di spigolo ad arco
